Поворотний змішувальний 4-ходовий клапан VRG 141 ESBE

Від 5 402,60  з ПДВ

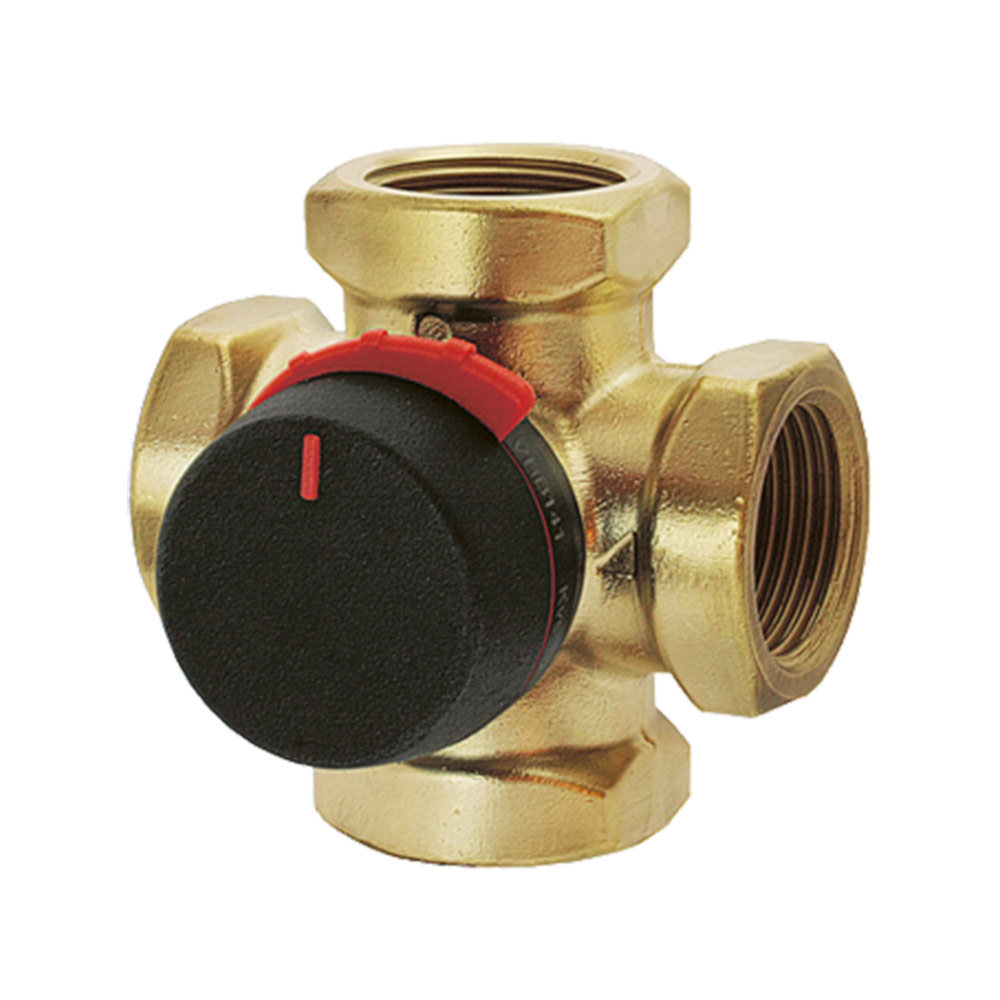

Поворотний змішувальний 4-ходовий клапан VRG 141 ESBE для подвійного змішування. Клапани виготовлені з високопродуктивної латуні, що дозволяє їх використання в системах опалення та охолодження. Серія VRG доступна у типорозмірах DN15-50. У комплект поставки входять різні типи приєднань для більшості труб. Клапан чудово комбінується з приводами та контролерами ESBE.

Особливості:

  • Чудове регулювання для кращої продуктивності подвійного змішування;
  • Компактний та легке встановлення;
  • Тривалий термін експлуатації;
  • Досконала узгодженість між клапаном та приводами ESBE.

Технічні характеристики:

  • Робочий тиск: 10 бар;
  • Макс. диференційне падіння тиску: 100 кПа;
  • Тиск блокування: 100 кПа;
  • Діапазон регулювання Kv/Kv хв, A-AB: 100;
  • Температура теплоносія, макс. постійно: +110 °C;
  • Температура теплоносія, макс. тимчасово: +130 °C;
  • Температура теплоносія, хв.: -10 °C;
  • Матеріал, Корпус клапана: Стійка до корозії латунна поверхня, DZR;
  • Матеріал, Золотник: Зносостійка латунна поверхня;
  • Матеріал, Шток та втулка: PPS композит;
  • Матеріал, Ущільнювальні прокладки: EPDM.
Артикул: VRG141 Категорія: Позначка:
Виробник:ESBE

Опис

Характеристики клапану

Артикул Найменування DN Kvs Підключення A B C D Вага[кг]
11640100 VRG141 15 2,5 Rp 1/2″ 36 72 32 50 0,40
11640200  VRG141 20 4 Rp 3/4″ 36 72 32 50 0,52
11640300  VRG141 20 6,30 Rp 3/4″ 36 72 32 50 0,52
11640400  VRG141 25 10 Rp 1″ 41 82 34 52 0,80
11640500  VRG141 32 16 Rp 1 1/4″ 47 94 37 55 1,08
11641500  VRG141 40 25 Rp 1 1/2 53 106 44 62 1,89
11641700 VRG141 50 40 Rp 2″ 60 120 46 64 2,55

РОЗРАХУНОК

РАДІАТОРНІ І ПІДЛОГОВІ

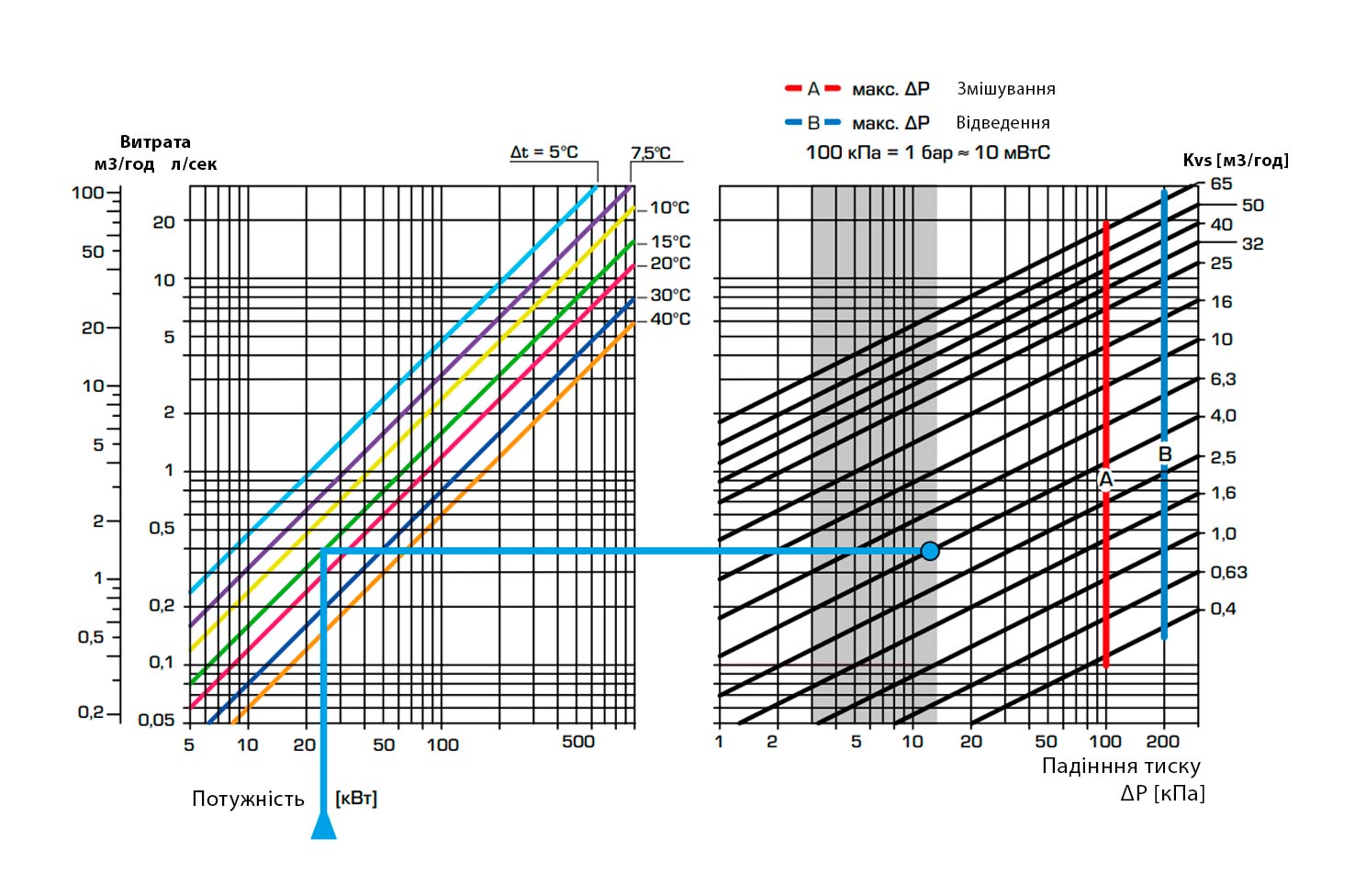

Почніть із необхідної потужності в кВт (наприклад, 25 кВт) та переміщайтеся вертикально до вибору ∆t (наприклад, 15°С). Переміщайтесь горизонтально до затіненого поля (падіння тиску 3-15 кПа) та виберіть меншу Kvs- величину (наприклад, 4.0). Змішувальний клапан з відповідною Kvs-величиною, буде знайдений у відповідному описі виробу.

ІНШІ ЗАСТОСУВАННЯ

Переконайтеся, що максимальне ΔР не перевищено (див. лінії А та В у графіку нижче).

Завантажень для цього продукту поки не додано :( Ми працюємо над цим

Додаткова інформація

Kvs

2,5 м³/год, 4,0 м³/год, 6,3 м³/год, 10,0 м³/год, 16,0 м³/год, 25,0 м³/год, 40,0 м³/год
