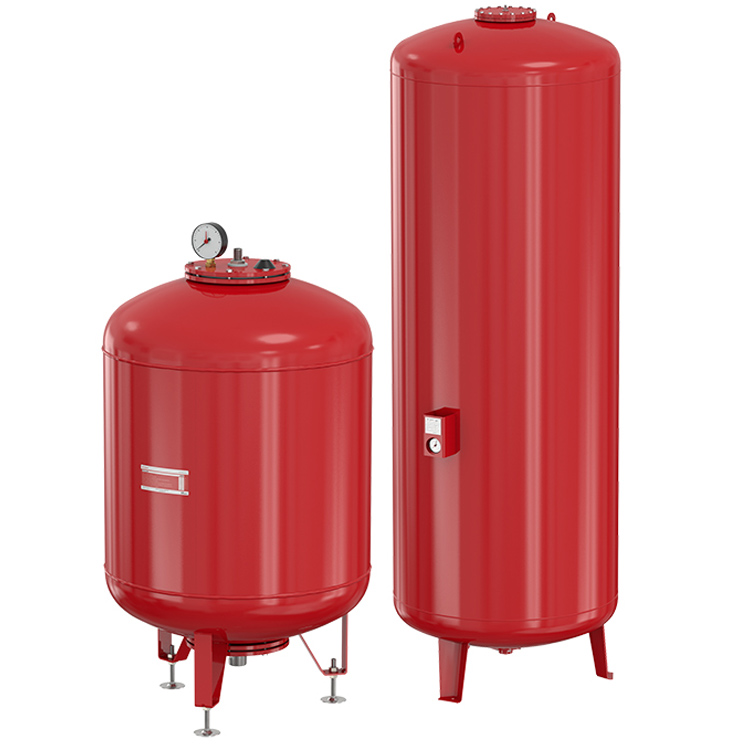

Розширювальний бак Flexcon M для підлогового монтажа

Від 21 823,60  з ПДВ

Для використання в системах питної води, в побутових і комерційних закритих системах опалення та охолодження води

Бак оснащений замінною мембраною з високоякісного каучуку, відповідно до DIN 4807-3. Особливі переваги забезпечуються в установках з широким діапазоном статичного тиску і вихідного тиску запобіжного клапана

  • Замінна мембрана
  • Можливе додавання до 50% антифризу на основі гліколю
  • Максимальна температура системи: 120 ° C
  • Макс. температура на мембрані: 70 ° C
  • Відповідно до Директиви 2014/68 / EU “Обладнання, що працює під тиском”
  • Покриття – епоксидно-порошкове, червоного кольору (RAL 3002)

Технічні характеристики:

  • Максимальний робочий тиск: 6,0 / 10,0 бар.
  • Резервуари: 100 – 1000 літрів: відповідно до EN13831 / 1200 – 8000 літрів: відповідно до AD2000.
  • Максимальна температура системи: 120 ° C.
  • Макс. температура на мембрані: 70 ° C.
  • Відповідно до Директиви 2014 / 68 / EU “Обладнання, що працює під тиском”.
  • Можливе додавання до 50% антифризу на основі гліколю.
  • Якість матеріалів: S235JR.
Артикул: FM-22154 Категорія: Позначка:
Виробники:Flamco Meibes
ПЕРСОНАЛЬНА КОНСУЛЬТАЦІЯ

Опис

Тип Об’єм, л Предвстановлений тиск, бар Номінальний робочий тиск, бар A, мм B, мм C, мм ØD, мм Підключення Вага, кг Артикул
Flexcon M 100 100 3 6 484 958 928 360 G1 3⁄4″ ЗР 23 22000
Flexcon M 200 200 3 6 484 1500 1470 360 G1 3⁄4″ ЗР 30 22001
Flexcon M 300 300 3 6 600 1505 1475 450 G1 3⁄4″ ЗР 41 22002
Flexcon M 400 400 3 6 790 1348 1318 610 G1 3⁄4″ ЗР 55 22003
Flexcon M 500 500 3 6 790 1498 1468 610 G1 3⁄4″ ЗР 61 22004
Flexcon M 600 600 3 6 790 1708 1678 610 G1 3⁄4″ ЗР 68 22005
Flexcon M 800 800 3 6 790 2055 2025 610 G1 3⁄4″ ЗР 93 22006
Flexcon M 1000 1000 3 6 790 2404 2374 610 G1 3⁄4″ ЗР 105 22007
Flexcon M 1200 1200 4 6 1000 1940 850 Ду 40 мм* 285 22108
Flexcon M 1600 1600 4 6 1000 2440 850 Ду 40 мм* 340 22109
Flexcon M 2000 2000 4 6 1200 2180 1050 Ду 50 мм* 425 22110
Flexcon M 2800 2800 4 6 1200 2780 1050 Ду 65 мм* 510 22118
Flexcon M 3500 3500 4 6 1200 3580 1050 Ду 65 мм* 620 22111
Flexcon M 100 100 6 10 484 958 928 360 G1 3⁄4″ ЗР 33 22010
Flexcon M 200 200 6 10 600 1132 1106 360 G1 3⁄4″ ЗР 46 22011
Flexcon M 300 300 6 10 600 1505 1475 450 G1 3⁄4″ ЗР 60 22012
Flexcon M 400 400 6 10 790 1348 1318 610 G1 3⁄4″ ЗР 84 22013
Flexcon M 600 600 6 10 790 1708 1678 610 G1 3⁄4″ ЗР 106 22014
Flexcon M 800 800 6 10 790 2055 2025 610 G1 3⁄4″ ЗР 145 22015
Flexcon M 1000 1000 6 10 790 2404 2374 610 G1 3⁄4″ ЗР 167 22016
Flexcon M 1200 1200 6 10 1000 1940 850 Ду 40 мм* 410 22148
Flexcon M 1600 1600 6 10 1000 2440 850 Ду 40 мм* 485 22149
Flexcon M 2000 2000 6 10 1200 2180 1050 Ду 50 мм* 600 22150
Flexcon M 2800 2800 6 10 1200 2780 1050 Ду 65 мм* 725 22158
Flexcon M 3500 3500 6 10 1200 3580 1050 Ду 65 мм* 900 22151
Flexcon M 5200 5200 6 10 1500 3600 1142 Ду 65 мм* 1330 22152
Flexcon M 6700 6700 6 10 1500 4480 1142 DN 100** 1690 22153
Flexcon M 8000 8000 6 10 1500 5090 1142 DN 100** 2140 22154

Розширюючий бак Flexcon Solar 8-25 л монтуються підключенням вверх безпосередньо на трубопроводі або консолі

Переваги продукту

Розглянемо дешевий розширювальний бак, мембрана “груша”

У звичайних РБ, які мають мембрану типу «груша», посилюється дифузія газу з газової камери при розтягуванні мембрани розширився теплоносієм.
А – стан стіни не розтягнутої мембрани.
Б – стан стінки розтягнутої мембрани.
В результаті система швидко заповітрюється, а розширювальний бак необхідно часто підкачувати.

У звичайних РБ, які мають мембрану типу «груша», гарячий теплоносій, що входить піднімається вгору, і починає гріти гумову мембрану, скорочуючи термін її життя. Якщо в РБ потрапляє повітря, то видалити його звідти неймовірно складно. Перевернути РБ патрубком підключенням вгору не можна, так як вага теплоносія почне тоді відривати горловину мембрани.

Розширювальні баки Flexcon, мембрана типу “капелюх”

При спорожненні кліматичної системи з РБ, які мають мембрану типу «груша», мембрана притискається до дна під тиском газу і помякшується. При тривалому перебуванні в такому стані мембрана може приклеїтися до стінок посудини сама до себе, що може привести до її пошкодження при повторному заповненні системи.

Мембрана, яка використовувалась в розширювальних баках Flexcon не розтягується в процесі прийому зайвого теплоносія з системи опалення, тобто відстань між молекулами не дозволяє проходити молекулам газу (азоту) з газової камери в теплоносій.



У РБ Flexcon підключення розташовується зверху, а мембрана внизу. Тому гарячий теплоносій, який входить, потрапляючи в РБ, сповільнюється і піднімається до верхньої металевої кришки і охолоджується за рахунок віддачі тепла навколишнього РБ повітрю. Мембрана працює в максимально безпечному
температурному режимі.

При спорожненні кліматичної системи з РБ, які мають мембрану типу «Капелюх», мембрана рівно притискається до верхньої кришки під тиском газу. Нанесений на мембрану протектор забезпечує маленьку площу стикання мембрани до корпусу РБ. При повторному заповненні системи теплоносієм, він зможе легко і без пошкоджень привести мембрану в робочий стан.

Завантажень для цього продукту поки не додано :( Ми працюємо над цим

Додаткова інформація

Номінальний робочий тиск

10, 6

Об'єм

100, 200, 300, 400, 500, 600, 800, 1000, 1200, 1600, 2000, 2800, 3500, 5200, 6700, 8000
