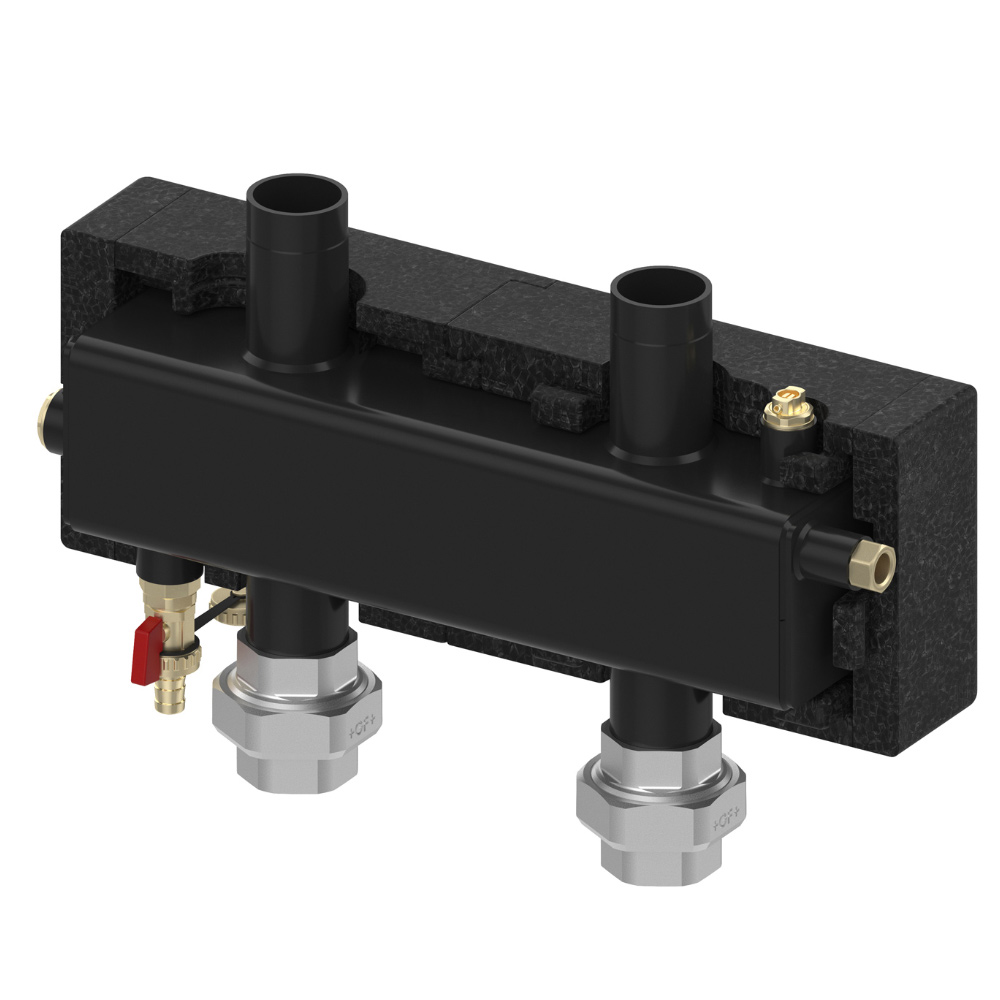

Гідравлічна стрілка MeiFlow M BG

Опис

Таблиця перерахунку максимальної потужності гідравлічної стрілки при різних ΔT

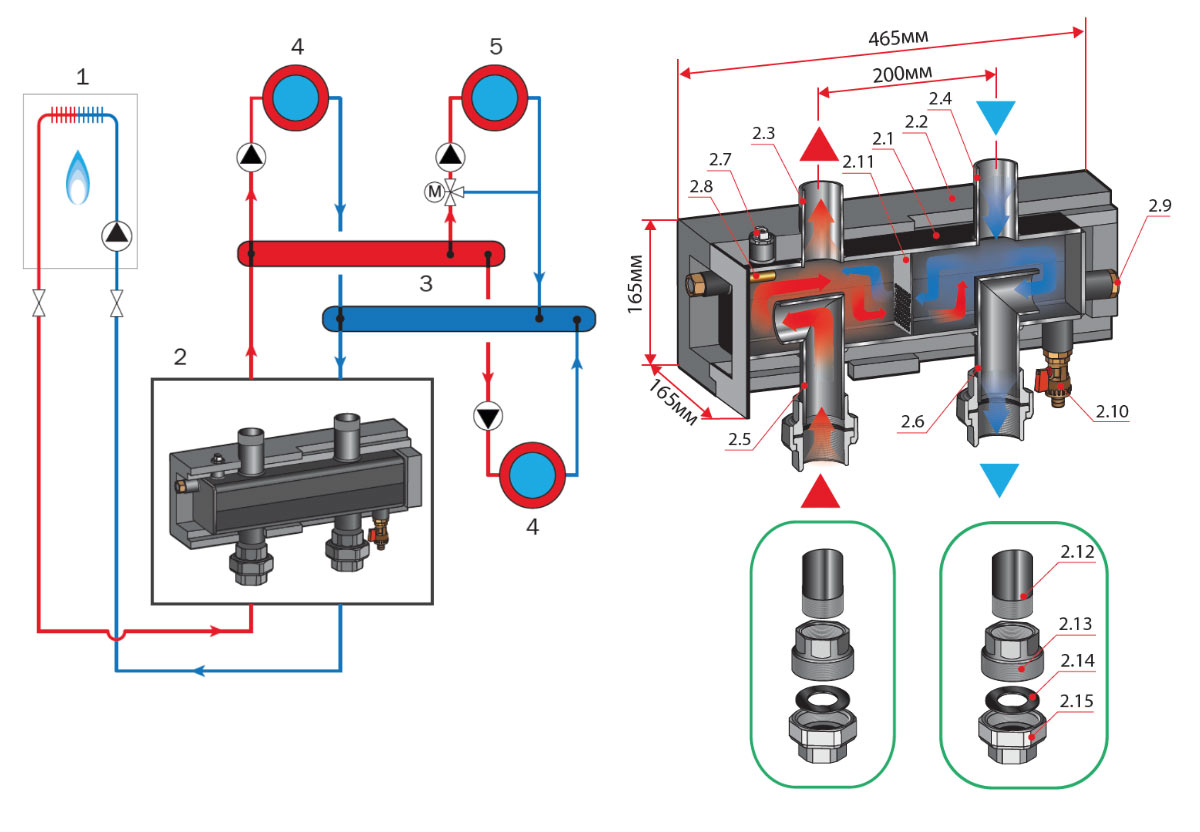

1. Котел
2. Гідравлічна стрілка
3. Розподільчий колектор на 3 контура
4. Прямий опалювальний контур
5. Змішуючий опалювальний контур

Основні елементи гідравлічної стрілки:

2.1 Гідравлічна стрілка з чорної сталі (прогрунтована)
2.2 Блочна EPP теплоізоляція
2.3 Патрубок подаючої лінії опалення ЗР 1 1/2”
2.4 Патрубок зворотньої лінії опалення ЗP 1 1/2”
2.5 Подаюча лінія котлового контуру ВР 1 1/2”
2.6 Зворотня лінія котлового контуру ВР 1 1/2” (розбірне з’єднання)
2.7 Кран Маєвського
2.8 Погружна гільза для датчика температури
2.9 Заглушений патрубок
2.10 Кран для зливу
2.11 Перегородка з перфорацією
2.12 Патрубок підключення до котлового контуру ЗР 1 1/2”
2.13 + 2.15 Швидкорозбірне з’єднання
2.14 Прокладка
