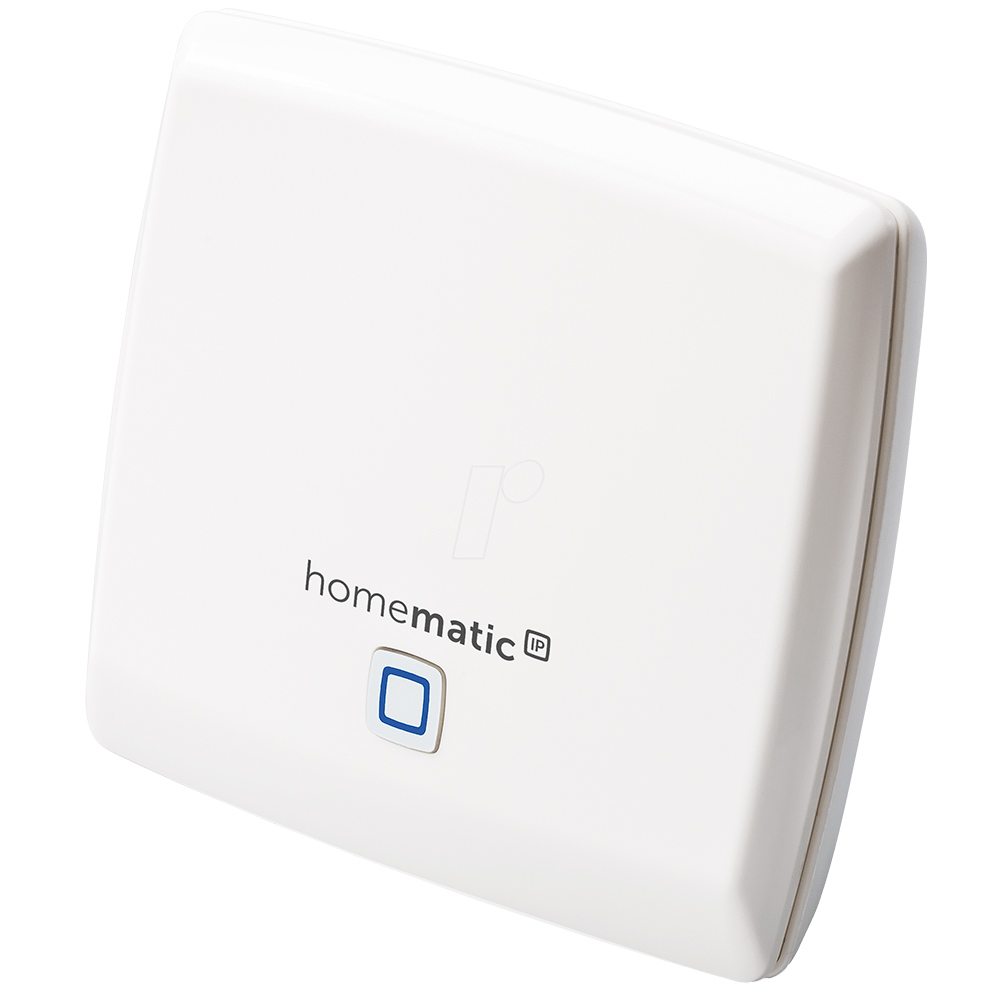

Модем Alpha: IP Access Point

Опис

Приклад комплектації

Позначення:

1. Модем Alpha: IP Access Point (арт. M132083)
2. Блок реле Multi IO Box (арт. M132570)
3. Центральний блок управління Aplha IP (арт. M132573)
4. Термостатична електронна головка Alpha IP (арт. M132084)
5. Базовий модуль Alpha IP на 6 зон, ~ 230В (арт. M132566)
6. Термоприводи NC, ~ 230В (арт. MN80597.0021)
7. Цифрова кімнатна панель BWTH з малим РК дисплеєм (арт. M134231)
8. Розетка Alpha IP (арт. M132380)

Правила комплектації системи Alpha IP з віддаленим управлінням по мобільному телефону:

Побудова системи починається з включення модему Alpha: IP Access Point # 1, який необхідно підключити до інтернету безпосередньо через роутер (за допомогою LAN-кабелю), і підключити до електромережі. Також необхідний сматрфон на базі Android або IOS з попередньо встановленими програмами Alpha  IP (за допомогою нього будуть підключатися і налаштовуватися наступні беспрводние елементи системи).

Блок реле # 2 закладається тільки тоді, якщо необхідно блокувати запуск котельні при відсутності потреби в теплі в контрольованих приміщеннях, або перемикатися в режим теплопостачання на холодопостачання.

Приміщення А: Приміщення обігрівається одночасно і радіаторами і теплими підлогами. Для синхронізації роботи цих двох систем, закладаємо в приміщення Центральний блок управління Alpha IP # 3 . Радітори оснащуємо термостатичними головками # 4, на гребінку теплої підлоги Базовий модуль Alpha # 5 з термопріводамі # 6.

Приміщення B: Приміщення обігрівається електроконвектори і в ньому є ділянка водяної теплої підлоги. Для синхронізації цих двох систем закладаємо на це приміщення цифрову кімнатну панель BWTH # 7, яка буде керувати електроконвектори за допомогою розетки PS (арт. 132380), а теплими підлогами за допомогою безпосередньо підключеного до них термопривода # 6.

Приміщення С: Якщо приміщення опалюється виключно радіаторами, які не закриті в нішах, корзинах і т.д., то для управління кліматом досить закласти тільки термоголовки: вони будуть самі вимірювати температуру навколишнього їх повітря і передавати її в систему Homematic IP.
