Комбінована насосна група rendeMIX для завантаження буфера твердопаливним котлом

Від 32 388,96  з ПДВ

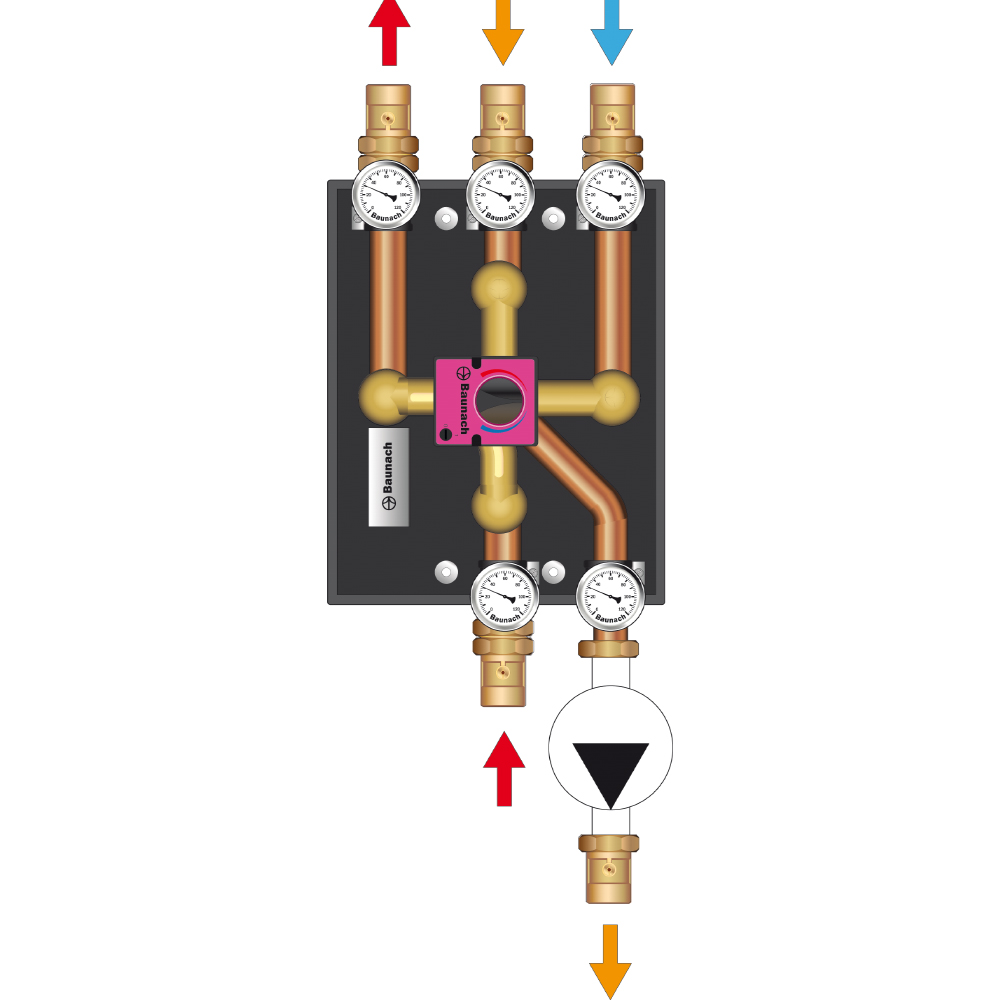

Насосні групи rMIX DN25 RR 5 (72 кВт) та rMIX DN25s 2×3 RR 5 (151 кВт) призначені для захисту від низькотемпературної корозії і завантаження буферної ємності котла

Всі компоненти обв’язані мідной трубою ДУ 25 мм,  всі виводи для трубних з’єднань обладнані відсіним шаровим краном з “американкой” ВР 1”, 5 термометрів, EPP-теплоізоляція

Артикул: FM-001315 Категорія: Позначка:
Виробники:Flamco Meibes
ПЕРСОНАЛЬНА КОНСУЛЬТАЦІЯ

Опис

Опис принципу роботи rendeMIX

Система rendeMIX також має спеціальні насосні групи для роботи з буферними ємностями, які активно використовуються в системах з твердопаливними котлами, тепловими насосами, з декількома джерелами тепла і тд. Перш за все розглянемо різнцицю “ідеальної” буферної ємності від “реальної”

Опис роботи “Ідеальної буферної ємності”
У “Ідеальної буферної ємності” верхню зону займає гарячий теплоносій, нижню зону займає холодний теплоносій, і між ними немає проміжної зони, а є різка межа. Якщо джерела тепла завантажують таку буферну ємність енергією, то зона з гарячим теплоносієм заповнює її простір зверху вниз. Якщо споживачі тепла вибирають енергію з цієї буферної ємності, то зона з холодним теплоносієм заповнює її простір від низу до верху. При повному вивантаженні теплової енергії з ідеальною буферної ємності, вона видає все отримане тепло і її простір заповнюється холодним теплоносієм.

Опис роботи “Реальної буферної ємності”
У “реальної буферної ємності” додатково з зонами гарячого і холодного теплоносія існує ще зона перемішування, яка займає проміжне становище між зоною з гарячим теплоносієм (зверху) і зоною з холодним теплоносієм (знизу). Вона утворюється через наступні фактори:
– нагрівання частини холодної зони за рахунок конвективної тепловіддачі рідини;
– повернення споживачами тепла недоохлажденного теплоносія в нижню частину буферної ємності.
При повному вивантаженні теплової енергії з реальної буферної ємності, в ній залишається частина теплової енергії в вигляді слабконагрітого теплоносія, температура якого недостатня для потреб теплопостачання.

Робота на завантаження буферної ємності
Порівняємо роботу класичної групи завантаження тепла з захистом від низькотемпературної корозії з роботою спеціальної групи rendeMIX при роботі з твердопаливним котлом на завантаження “реальної буферної емності”

Класична обв’язка

Класична насосна група для твердопаливного котла відбирає найхолодніший теплоносій з самого низу буфера. Для того, щоб отримати безпечну температуру з точки зору відсутності конденсату по стороні димових газів у котлі, в холодний теплоносій необхідно жлжаьи 66% гарячого теплоносія з подаючої лінії. В буфер надходить менша частина теплоносія з об’ємною витратою 293 л/год.

При такому способі завантаження буфер має значну зону змішування з низькопотенційним теплоносієм.

Обв’язка rendeMIX

Насосна група rendeMIX також захищає котел від нихькотемпературної корозії шляхом підмісу подаючої лінії в зворотню перед котлом, але вона завантажує буферну ємність в два етапи

1 етап: в зворотню лінію забирається теплоносій із середини буферної ємності. В цій зоні знаходиться зона змішування, заповнена частково підігрітим теплоносієм. Це зменшує частку гарячого теплоносія з подаючої лінії, котрий прямує на підміс, і буферна ємність завантажується швидше на: 430 л/год /293 л/год * 100% = 46%. Також ми використовуємо з користю низькопотинційне тепло, яким в класичній обв’язці зазвичай безповоротно втрачають.

2 етап: коли ми завантажуємо на 75% верхню частину буфера, у залишку 25% ми завантажуємо класичним методом. Оскільки, ніжні патрубки знаходяться напоти зони циркуляції насосів систем опалення, ми все так само ефективно утилізуємо низькопотинційне тепло.

Принципова схема

Завантаження відбувається на 46% швидше

Напірно-витратна характеристика груп rendeMIX у співвідношені з характеристиками насосів Grundfos та Wilo

Завантажень для цього продукту поки не додано :( Ми працюємо над цим

Додаткова інформація

Потужність

151 кВт, 72 кВт
