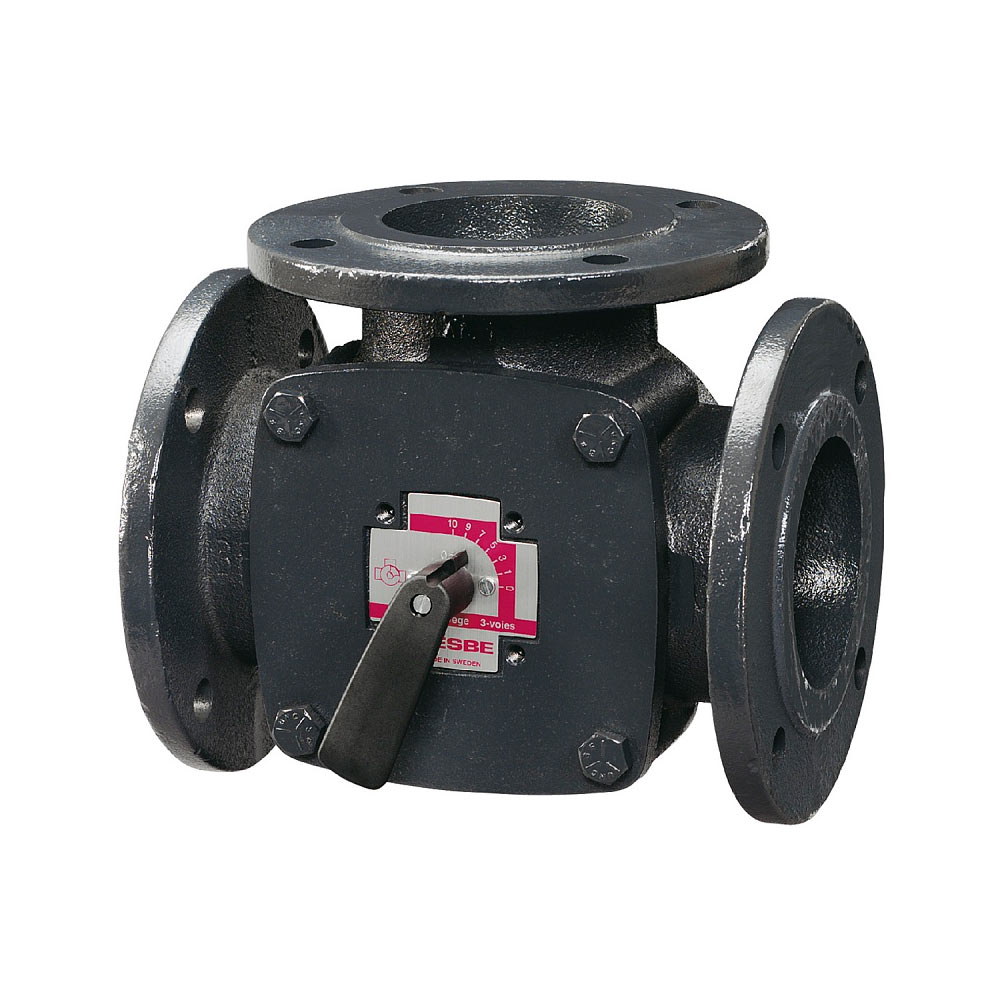

3-ходовий фланцевий клапан тип F ESBE

Від 13 075,20  з ПДВ

Клапани ESBE серії F – це компактні змішувальні клапани з литого чавуну, призначені для використання в системах опалення та охолодження. Пропорції змішування можуть регулюватися ручкою для ручного управління, або здійснюватися через системи автоматичного управління за допомогою електроприводів. Клапан серії 3F доступний в типорозмірах DN 20-150 c фланцевим підключенням. Регулювальна шкала нанесена з двох сторін пластини і може бути перевернута, забезпечуючи при цьому можливість монтувати клапан в бажаному положенні. Робочий кут = 90 °.

Технічні характеристики:

  • Тип/модель: 3F;
  • Робоча температура:-10 °C…+110 °C;
  • Максимальна температура:+110 °C;
  • Максимальний тиск: PN 6;
  • Матеріал DN20-25:
    • Корпус: Литий чавун, EN-JL 1030;
    • Золотник: Латунь, CW 614N;
    • Втулка: Пластик;
    • Пластина зі шкалою: Цинк.
  • Матеріал DN32-150:
    • Корпус: Литий чавун, EN-JL 1030;
    • Золотник: Латунь, CW 614N і нержавіюча сталь;
    • Втулка: Латунь DZR, CW602N;
    • Пластина зі шкалою: Литий чавун.
  • Середовище застосування: Призначені для використання в системах опалення та охолодження.



Артикул: E-11100100 Категорія: Позначка:
Виробник:ESBE

Опис

Характеристики клапана

Артикул Назва DN Kvs A B C D E F G Вага [кг]
11100100 3F 20 20 12 70 140 40 82 65 90 4*11,5 3,5
11100200 3F 25 25 18 75 150 40 82 75 100 4*11,5 4,0
11100300 3F 32 32 28 80 160 40 82 90 120 4*15 5,9
11100400 3F 40 40 44 88 175 40 82 100 130 4*15 6,8
11100600 3F 50 50 60 98 195 50 92 110 140 4*15 9,1
11100800 3F 65 65 90 100 200 52 95 130 160 4*15 10,0
1101000 3F 80 80 150 120 240 63 106 150 190 4*18 16,2
11101200 3F 100 100 225 132 265 73 116 170 210 4*18 21,0
11101400 3F 125 125 280 150 300 80 123 200 240 8*18 27,0
11101600 3F 150 150 400 175 350 88 130 225 265 8*18 37,0

РОЗРАХУНОК

СИСТЕМИ ОПАЛЕННЯ (РАДІАТОРНІ І ПІДЛОГОВІ)

Почніть із необхідної потужності в кВт (наприклад, 200 кВт) та переміщайтеся вертикально до вибору ∆t (наприклад, 10 °С). Переміщайтесь горизонтально до затіненого поля (падіння тиску 3-15 кПа) та виберіть меншу Kvs- величину (наприклад, 60). Змішувальний клапан з відповідною Kvs-величиною, буде знайдений у відповідному описі виробу.

ІНШІ ЗАСТОСУВАННЯ

Переконайтеся, що максимальне ΔР не перевищено (див. лінію D у графіку нижче).

Завантажень для цього продукту поки не додано :( Ми працюємо над цим

Додаткова інформація

Номінальний діаметр

DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150
