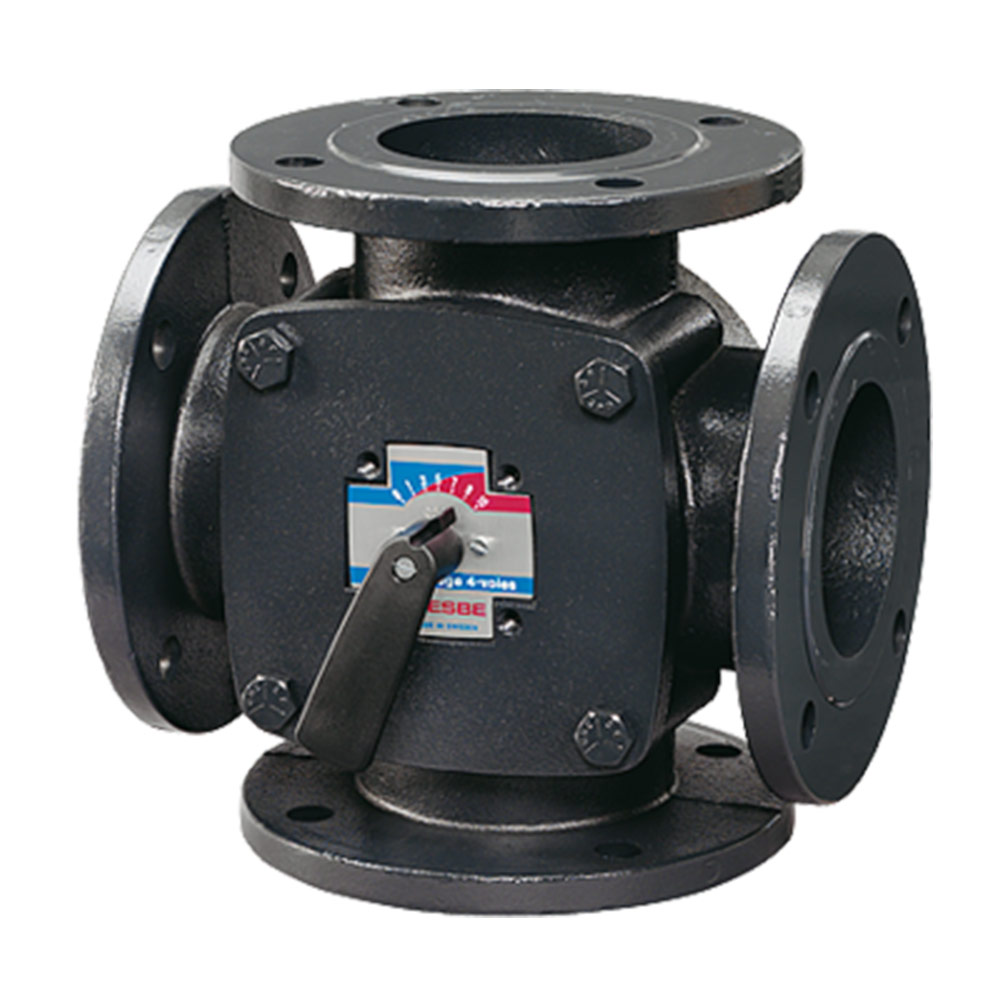

Поворотний змішувальний 4-ходовий клапан F ESBE

Від 23 971,20  з ПДВ

Поворотний змішувальний 4-ходовий клапан F ESBE для подвійного змішування до 6 бар. Клапани виготовлені з литого високопродуктивного чавуну, що дозволяє їх використання в системах опалення та охолодження. Серія 4F доступна у типорозмірах DN20-150. У комплект постачання входить фланець PN6 для фланцевої труби PN6. Клапан чудово комбінується з приводами та контролерами ESBE.

Особливості:

  • Чудове регулювання для кращої продуктивності подвійного змішування до 6 бар (PN6);
  • Широкий вибір розмірів до DN150;
  • Тривалий термін експлуатації.

Технічні характеристики:

  • Температура теплоносія, макс.: +110 °C;
  • Температура теплоносія, хв.: -10 °C;
  • Матеріал:
    • Корпус клапана: литий чавун, EN–JL 1030;
    • Золотник: латунь, CW 614N та нержавіюча сталь;
    • Втулка: латунь DZR, CW 602N;
    • Пластина зі шкалою: литий чавун;
    • Ущільнювальні прокладки: EPDM.
Артикул: 4F-111 Категорія: Позначка:
Виробник:ESBE

Опис

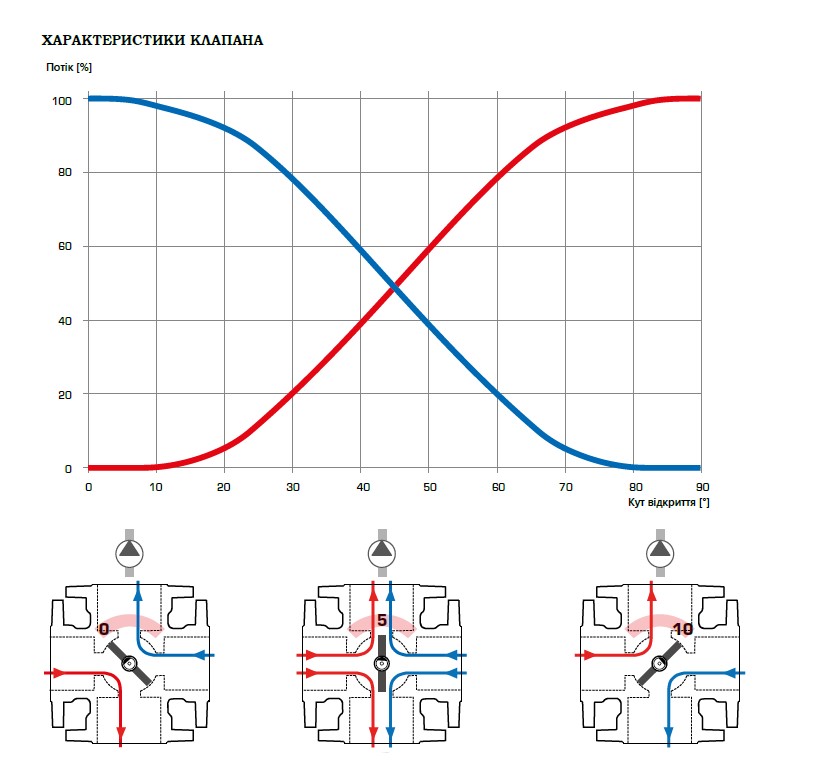

Характеристики клапана

Артикул код DN Kvs A B C D E F G Вага [кг]
11101800 4F 40 40 44 88 175 40 82 100 130 4*15 8,2
11101900 4F 50 50 60 98 195 50 92 110 140 4*15 11,0
11102000 4F 65 65 90 100 200 50 92 130 160 4*15 12,2
11102100 4F 80 80 150 120 240 65 108 150 190 4*18 20,0
11102200 4F 100 100 225 132 265 81 124 170 210 4*18 25,0

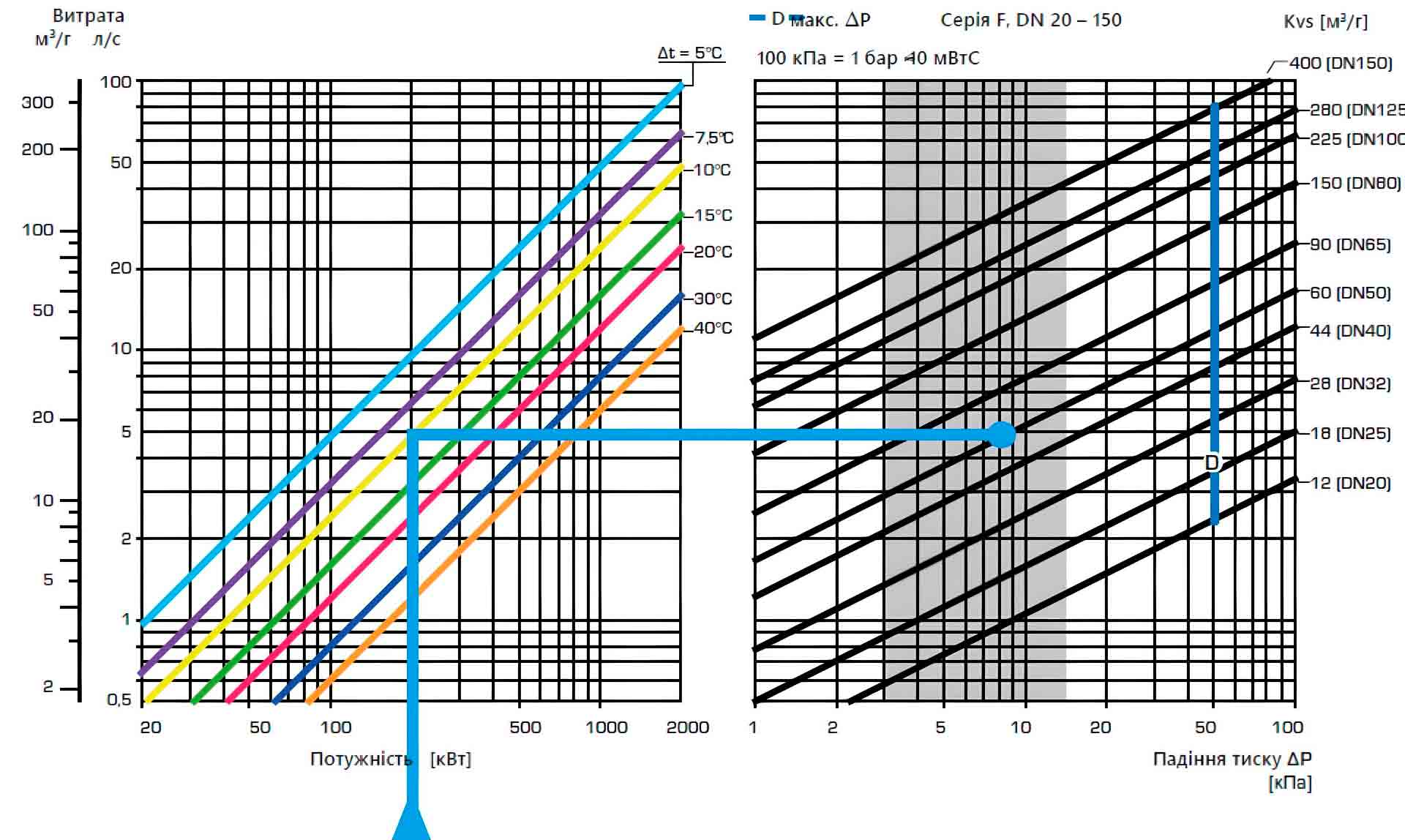

РОЗРАХУНОК

СИСТЕМИ ОПАЛЕННЯ (РАДІАТОРНІ І ПІДЛОГОВІ)

Почніть із необхідної потужності в кВт (наприклад, 200 кВт) та переміщайтеся вертикально до вибору ∆t (наприклад, 10 °С). Переміщайтесь горизонтально до затіненого поля (падіння тиску 3-15 кПа) та виберіть меншу Kvs- величину (наприклад, 60). Змішувальний клапан з відповідною Kvs-величиною, буде знайдений у відповідному описі виробу.

ІНШІ ЗАСТОСУВАННЯ

Переконайтеся, що максимальне ΔР не перевищено (див. лінію D у графіку нижче).

Завантажень для цього продукту поки не додано :( Ми працюємо над цим

Додаткова інформація

Номінальний діаметр

DN 40, DN 50, DN 65, DN 80, DN 100

Відгуки

Відгуків немає, поки що.
