Конденсаційний котел Buderus Logamax plus GB172i.2

Buderus Logamax plus GB172i.2 – найкращий газовий конденсаційний котел для клієнтів, яким потрібна надійна технологія та опалення приміщень. Оптимізовані, компактні настінні рішення доступні з інтегрованим підігрівом ГВП або без нього. Logamax plus GB172i.2 пропонує високу продуктивність та ефективність. Теплогенератор відповідає всім вимогам екодизайну та має сезонний ККД до 94% за умови модуляції 1:8. Він також оснащений новою, зручною для користувача панеллю керування системою Logamatic BC400.

Дизайн системи

Logamax plus GB172i.2 можна комбінувати з іншим теплогенеруючим обладнанням для створення екологічно чистої гібридної системи, додавши тепловий насос. Всі компоненти постачаються компанією Buderus та ідеально узгоджені між собою.

Зручність керування

Logamax plus GB172i.2 керується за допомогою інтуїтивно зрозумілої панелі управління Logamatic BC400. Високоякісний кольоровий дисплей з сенсорним управлінням і опціональне підключення до Інтернету роблять роботу особливо зручною.

Енергетичні витрати

Logamax plus GB172i.2 має ефективність обігріву приміщення 94%. Вбудований блок керування системою BC400 також можна використовувати для ефективного керування тепловим насосом.

Навколишнє середовище

Газовий конденсаційний котел можна розширити за рахунок відновлюваних джерел енергії, таких як геліосистема, що зробить прилад ще більш екологічним. Logamax plus GB172i.2 вже може працювати на 20% водню і до 100% біометану або 100% біо-рідкого газу, відповідно до таблиці DVGW G 260.

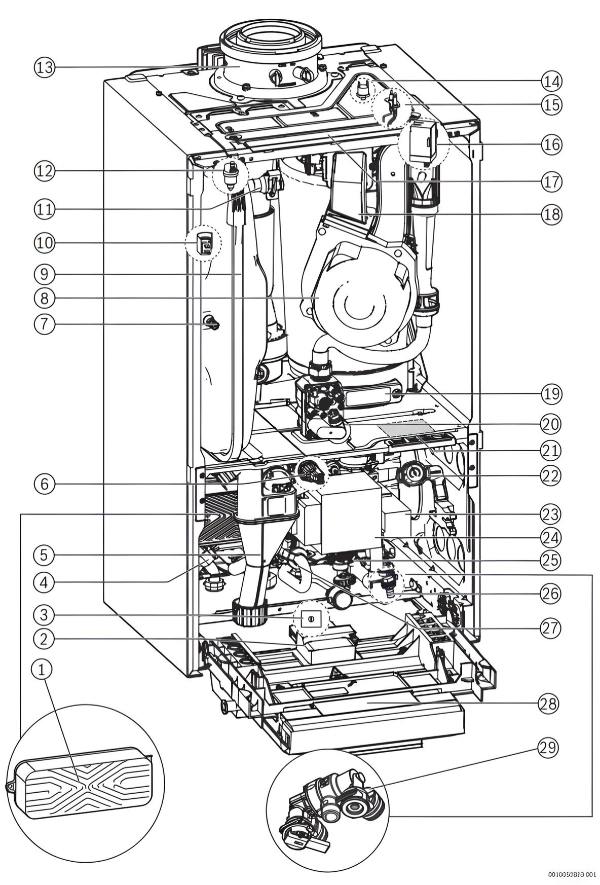

Внутрішня будова конденсаційного котла Buderus Logamax plus GB172i.2

• [1] Пластинчастий теплообмінник
• [2] Роз’єм Key (бездротовий шлюз)
• [3] Перемикач Ввімк./Вимк.¹
• [4] Датчик температури гарячої води
• [5] Сифон для відведення конденсату
• [6] Датчик тиску
• [7] Клапан для заповнення азотом
• [8] Вентилятор
• [9] Мембранний компенсаційний бак
• [10] Датчик температури лінії подачі
• [11] Лінія подачі контуру опалення
• [12] Розповітрювач
• [13] З’єднувальний патрубок опалювального котла¹
• [14] Обмежувач температури котлового блока, який включає камеру згорання і теплообмінник
• [15] Запалювальні електроди
• [16] Трансформатор високої напруги
• [17] Знімний корпус
• [18] Змішувальна камера із запобіжником зворотного витоку димових газів
• [19] Піддон для конденсату
• [20] Газова арматура
• [21] Табличка з позначенням типу приладу
• [22] Манометр
• [23] 3-ходовий клапан
• [24] Насос опалювального контуру
• [25] Запобіжний клапан (опалювальний контур)
• [26] Кран для заповнення та зливу
• [27] Турбіна
• [28] Система керування ACU M/H (BC400)
• [29] Пристрій підживлення

¹Змінюється залежно від конфігурації приладу

*В одноконтурних моделях відсутній теплобміннин, а в моделях на 45 та 50 кВт відсутній розширювальний бак

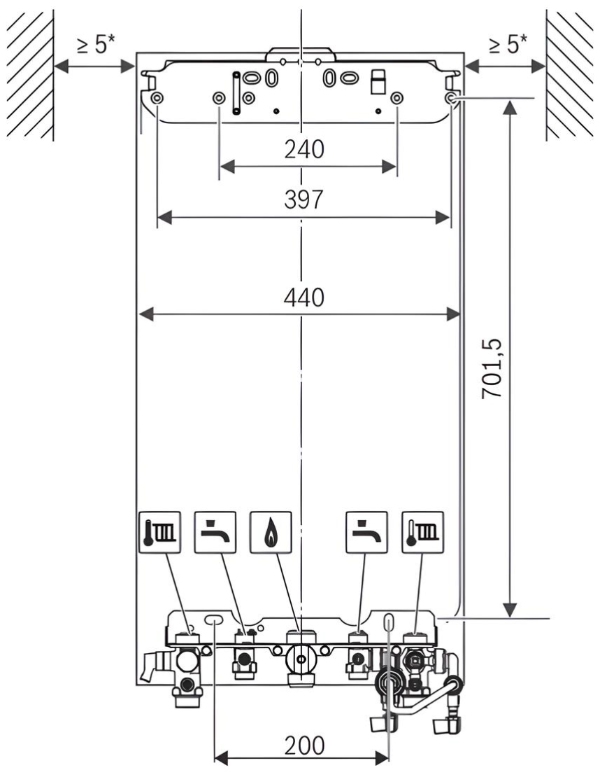

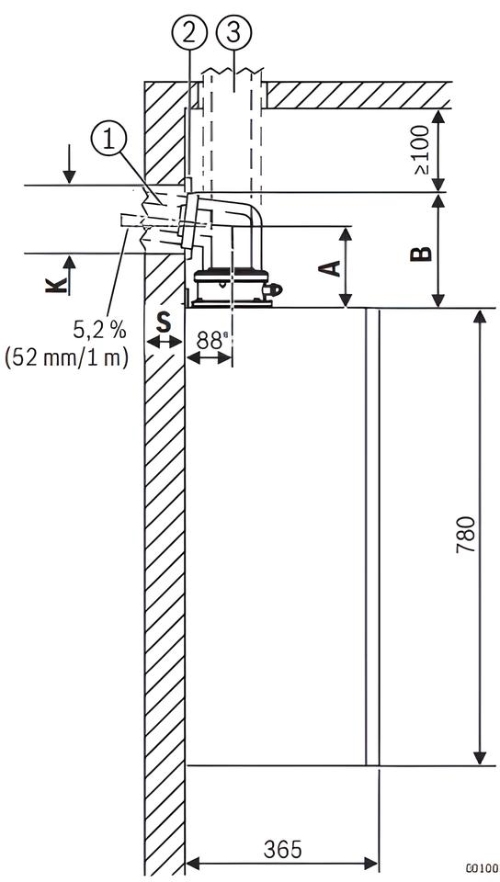

Розміри приладу та мінімальні відстані для монтажу Buderus Logamax plus GB172i.2

[1] Аксесуари для відведення відпрацьованих газів горизонтально

[2] Кришка

[3] Аксесуари для відведення відпрацьованих газів вертикально

A    Відстань від верхнього краю приладу до середньої вісі
горизонтальної труби для відведення відпрацьованих газів
B    Відстань від верхнього краю приладу до стелі
K    Діаметр отвору під свердління
S    Товщина стінки
*    З монтажною планко
