Попередньо зібрана група для забезпечення регулювання з фіксованою точкою і циркуляції теплоносія, що змішується. Забезпечує циркуляцію теплоносія, що надходить з первинного контуру, та постійна підтримка заданого значення температури (фіксованої точки) за допомогою змішувального клапана з термостатичним елементом. Вона знаходить своє застосування в системах опалення, зокрема, в системах теплої підлоги. Спеціальна конструкція забезпечує можливість безпосереднього під’єднання первинного колектора з лівого боку для розподілу високотемпературного теплоносія (на радіатори), та вторинного колектора з правого боку для розподілу низькотемпературного теплоносія (на тепловипромінюючі панелі теплої підлоги або радіатори), що забезпечує їх співвісність. До складу групи входять циркуляційний насос, термостатичний змішувальний клапан, термометри з РК-шкалою, що вимірюють температуру в лінії подачі в систему, ручний відвідник повітря, фітинги для приєднання первинного і вторинного розподільчих колекторів. Групу можна реверсувати для встановлення вторинного колектора з правого або зліва і, відповідно, для встановлення з лівого або з правого боку первинного колектора.
Вбудований вузол з термостатичним змішувальним клапаном, комплектується фітингами для підключення до колекторів Barberi 29B.N
Від 0,00 ₴ з ПДВ
Опис
Технічні характеристики вбудовананого вузла Barberi 27B
Експлуатаційні параметри
- Діапазон робочої температури: 5–90 °C
- Максимальний робочий тиск: 10 bar
- Фітинги із зовнішнім різьбленням: ISO 228-1
- Підключення: Rp 3/4 – G 1 M
- Міжосьова відстань між фітингами на стороні підключення вторинного колектора: 211 mm
- Сумісні робочі рідини: вода, розчини гліколю (макс. 30 %)
- Діапазон регулювання температури: 30–60 °C та 25–50 °C
- Точність: ±2 °C
- Заводське налаштування: 45 °C (30–60 °C) та 38 °C (25–50 °C)
- Шкала термометра: 0-80 ° C
Матеріали
- Корпус: латунь EN 1982 CB753S
- Прокладки: EPDM (етилен-пропіленовий каучук)
- Кран-букс: латунь EN 12164 CW617N
- Пружина: нержавіюча сталь AISI 302
- Термостатичний датчик: віск
- Рукоятка керування: ABS
Насос
- Корпус: чавун
- Напруга: 230 V – 50/60 Hz
- Клас захисту:
- Grundfos UPM3: IP 44
- Wilo Para: IPx4D
- Grundfos UPSO (для країн поза ЄС): IP 44
- Міжосьова відстань: 130 mm
- З’єднання: G 1 1/2 M (ISO 228-1)
- Прокладки: EPDM (етилен-пропіленовий каучук)

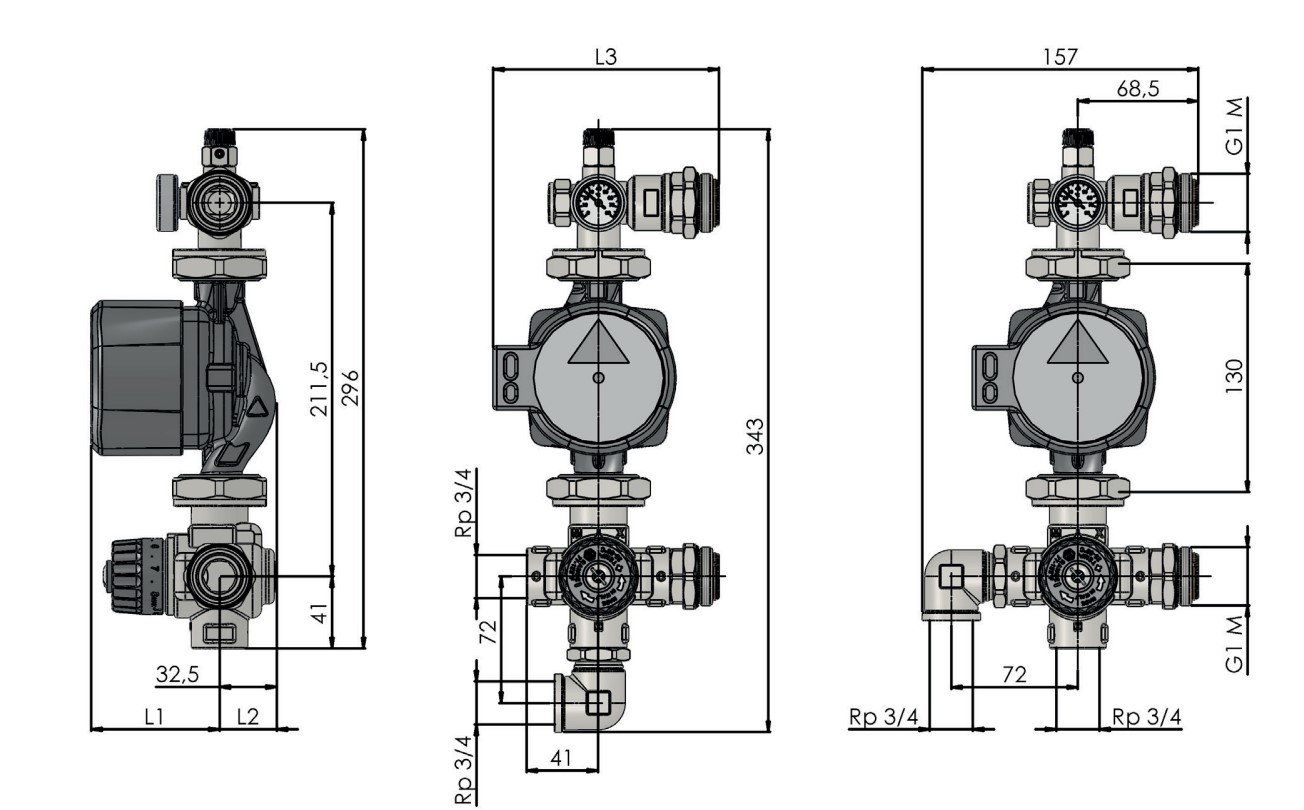

Розміри вбудовананого вузла Barbreri 17B
Завантажень для цього продукту поки не додано :( Ми працюємо над цим
Додаткова інформація
| Конфігурація | Без насосу, З насосом Grundfos UPM3 AUTO 15-70 130, З насосом Grundfos (вне EU) UPSO 15-65 130, З насосом Wilo Para 15-130/7-50/SC-9 |
|---|---|
| Діапазон температур | 25-50 °C, 30-60 °C |
