Пакетна пропозиція Buderus Logapak RK DN25

Розподільчий колектор HKV

Розподільчий колектор HKV це комбінований колектор прямої і зворотної мережної води, в якому камери прямої і зворотної води розташовані одна над одною.
До розподільчого колектору стандартного виконання можна підключити два або три опалювальних контури.
До розподільчого колектору HKV 2/25/25 можна підключити опалювальний прилад потужністю до 50 кВт, до колектору HKV 3/25/32 — опалювальний прилад потужністю до 70 кВт, до колекторів HKV Х/32/32 — опалювальний прилад потужністю до 80 кВт, до колекторів HKV Х/32/40 —опалювальний прилад потужністю до 150 кВт.

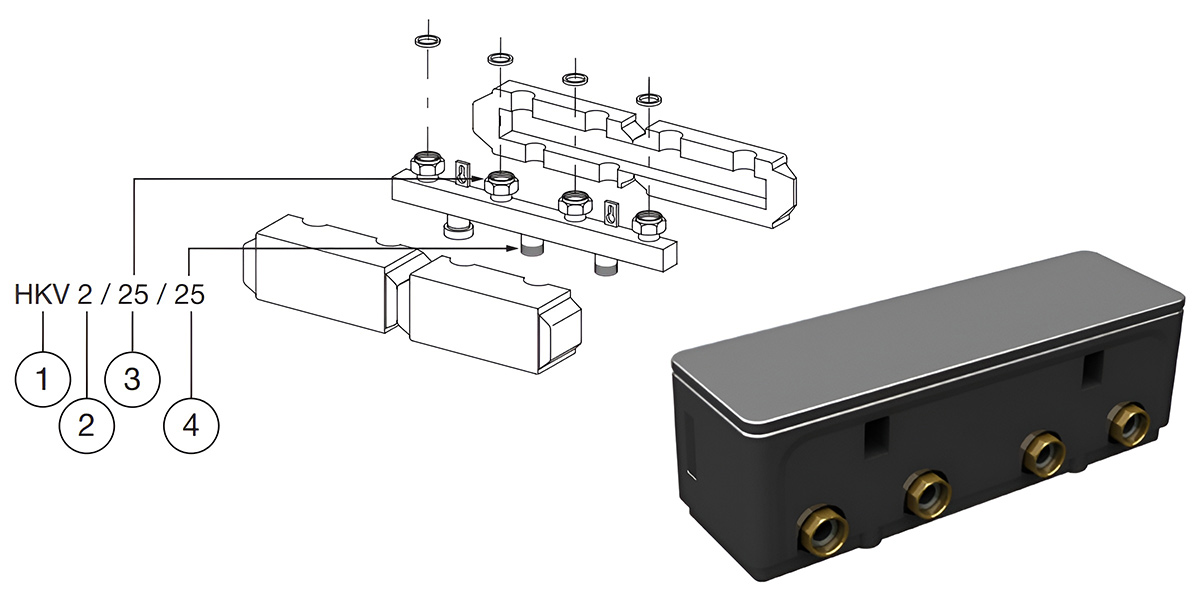

1 – розподільчий колектор HKV; 2 – кількість опалювальних контурів; 3 – діаметр верхніх підключень, тут DN 25; 4 – діаметр нижніх підключень, тут DN 25.

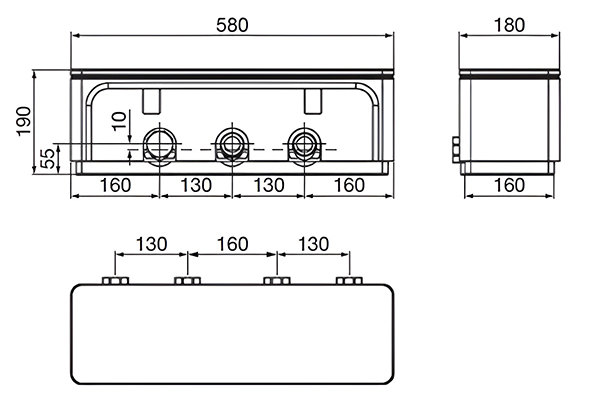

Габаритні розміри HKV 2

HKV 2/25/25
Колектор опалювальних контурів, макс. 50 кВт
HKV 2/32/32
Колектор опалювальних контурів, макс. 80 кВт
HKV 2/32/40
Колектор опалювальних контурів, макс. 150 кВт

Габаритні розміри HKV 3

HKV 3/25/32
Колектор опалювальних контурів, макс. 70 кВт
HKV 3/32/32
Колектор опалювальних контурів, макс. 80 кВт
HKV 3/32/40
Колектор опалювальних контурів, макс. 150 кВт

Комплект підключення опалювального контуру

Комплект підключення опалювального контуру оснащений усіма основними компонентами для підключення опалювального контуру до опалювального котла.
• Трубні елементи комплекту підключення опалювального контуру виконані з ковкого чавуну з поверхневим гальванічним покриттям. Цей матеріал добре зарекомендував себе в закритих опалювальних системах.
• Енергоефективний насос відповідає найвищому класу ефективності А+ згідно європейської директиви енергоефективного обладнання.
• Вбудований зворотний клапан забезпечує протікання води тільки в одному напрямку. Розміщення зворотного клапана між кульовим краном трубопроводу прямої води і штуцером насосу дозволяє його перевірку і демонтаж при закритому кульовому крані без дорогого спорожнення опалювальної установки. Щоб відкрити або закрити зворотний клапан, достатньо повернути червоний термометр лінії подачі.
• Термометри показують діючу температуру подаючого та зворотного контуру опалення.
Комплект підключення опалювального контуру без змішувача дозволяє гідравлічно підключити контур опалення з постійною температурою подачі.

Комбінації з триходовим змішувачем використовуються для декількох споживачів тепла з різними температурами в системах, де температура в окремому опалювальному контурі повинна бути узгоджена з теплоспоживанням приміщень. Триходовий змішувач дозволяє підмішувати частину зворотної води в пряму воду опалювального контуру. У комплектах підключення опалювального контуру з триходовими змішувачами температура може безпосередньо вимірюватися датчиком температури подаючої лінії контуру, що поставляється замовником, в серійно установлену заглибну вимірювальну гільзу.

Комплект підключення до опалювального контуру HS без змішувача

Комплект підключення до опалювального контуру HSM зі змішувачем

1 – кульовий кран з термометром подаючої лінії контуру; 2 – кульовий кран з термометром зворотної лінії контуру; 3 – монтажна петля (тільки для настінного кріплення); 4 – зворотній клапан; 5 – мережевий насос опалювального контуру з електронним регулюванням; 6 – приєднання лінії подачі;
7 – приєднання зворотної лінії; 8 – з’єднувальний кабель зі штекером; 9 – теплоізоляційна оболонка; 10 – вимірювальна гільза для датчика температури подаючої лінії контуру (для опалювальних контурів з триходовим змішувачем); 11 – триходовий змішувач.
