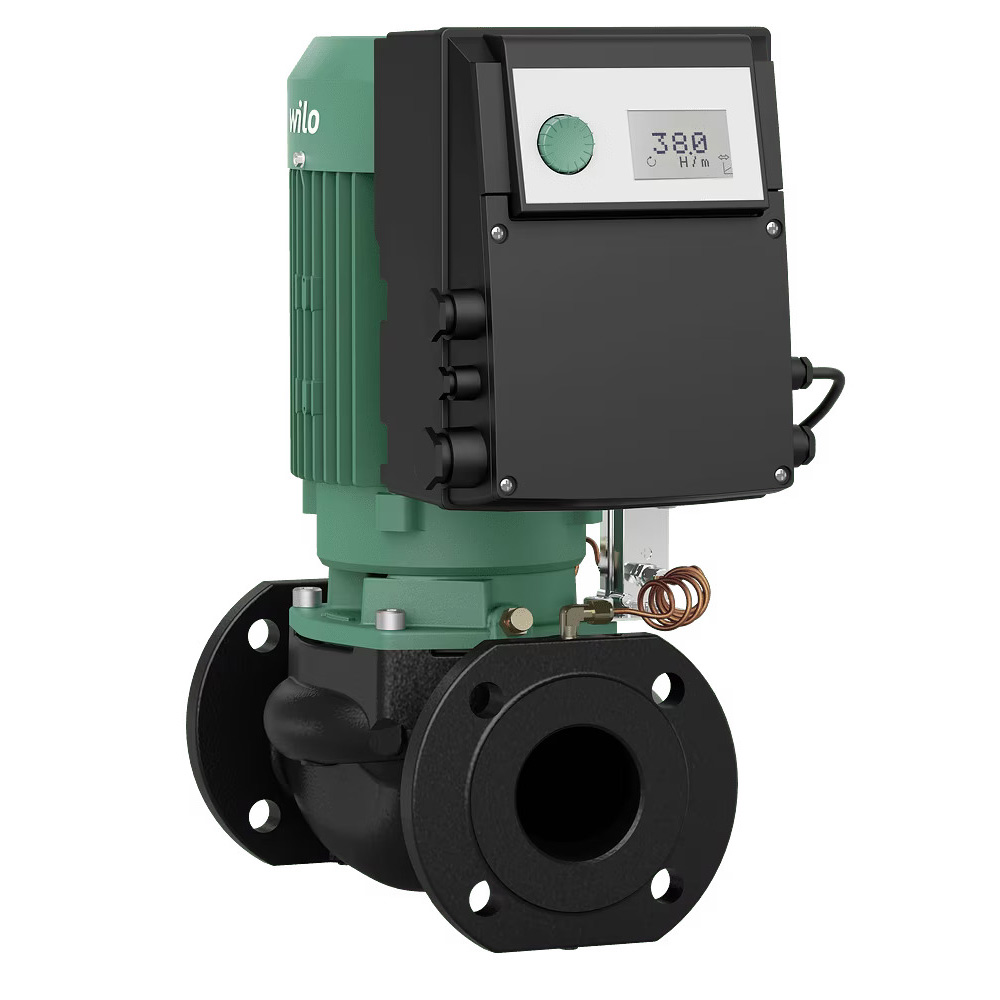

Відцентровий насос із сухим ротором лінійного типу VeroLine-IP-E

Відцентрового насоса із сухим ротором лінійного типу VeroLine-IP-E

Конструкція:

• Одноступеневий відцентровий насос низького тиску із суцільним валом
• Спіральний корпус інлайн-конструкції
• Фланець PN 16 – просвердлений відповідно до EN 1092-2
• Під’єднання для приладу вимірювання тиску (R 1/8) для вмонтованого датчика перепаду тиску
• Корпус насоса та фланець двигуна серійно з катафорезним покриттям
• Ковзне торцеве ущільнення для перекачування води до T=120 °C. До Tmax= +40 °C допускається підмішування гліколю від 20 до 40% об’ємної частки. Інші ковзні торцеві ущільнення або інші перекачувані середовища/температури на запит.

Додаткове приладдя:

• Консолі для фундаментного кріплення
• ІЧ-монітор
• ІЧ-накопичувач
• IF-модуль PLR
• IF-модуль LON
• IF-модуль Modbus
• IF-модуль BACnet
• IF-модуль CAN
• Системи регулювання VR-HVAC/CCe-HVAC/SCe-HVAC
• Комплекти датчиків перепаду тиску 0–10 В для насосів у виконанні …–R1

Серійне спорядження:

• Однокнопочна панель керування для:
  • Увімкнення/вимкнення насоса
  • налаштування заданого значення або числа обертів
  • Вибір способу регулювання: Δp-c (перепад тиску постійний), Δp-v (перепад тиску змінний), PID-регулювання, n-постійний (фіксований режим роботи)
  • Вибір режиму роботи для здвоєних насосів (головний/резервний режим роботи, режим паралельної роботи)
  • Конфігурація робочих параметрів
  • Квитування помилки
• Дисплей насоса для індикації:
  • Спосіб керування
  • заданого значення (напр., для перепаду тиску або числа обертів)
  • повідомлень про помилки та попередження
  • фактичних значень (напр., споживана потужність, фактичне значення давача)
  • робочих даних (напр., напрацьовані години, споживання енергії)
  • даних про стан (напр., стан реле SSM та SBM)
  • даних приладу (напр., назва насоса)

Додаткові функції:

• Інтерфейси: Керувальний вхід «Пріоритет Вимк.», «Зовнішня зміна насосів» (діє тільки для здвоєних насосів), аналоговий вхід 0—10 В, 2—10 В, 0—20 мА, 4—20 мА для ​режиму керування (DDC) або для дистанційного налаштування заданого значення, аналоговий вхід 0—10 В, 2—10 В, 0—20 мА, 4—20 мА для сигналу дійсного параметра напірного патрубка, IR-інтерфейс для бездротового зв’язку з Wilo-IR-накопичувачем/IR-монітором приладу обслуговування та сервісу, гніздо для Wilo-IF-модулів Modbus, BACnet, CAN, PLR, LON для інтеграції із системою автоматизації споруди, конфігурована безпотенційна сигналізація про несправність та роботу/готовність до роботи, інтерфейс для комунікації здвоєних насосів
• Налаштовуваний інтервал часу для зміни насосів (при режимі роботи здвоєних насосів)
• Інтегрований повний захист двигуна
• Різні режими роботи для систем опалення (HV) або кондиціонування (AC)
• Обмеження доступу
• Різні рівні обслуговування: Стандарт/сервіс

Панель керування

• Зелена кнопка та дисплей

Ручне керування

• Налаштування необхідного перепаду тиску
• Налаштування числа обертів (ручне перемикання)
• Налаштування режиму роботи
• Налаштування вмикання/вимкнення (EIN/AUS) насоса
• Конфігурація усіх робочих параметрів
• Квитування помилки

Зовнішнє керування

• Керувальний вхід „Пріоритет Вимк.“
• Керувальний вхід «Зовнішня зміна насосів» (діє тільки в режимі роботи здвоєних насосів)
• Аналоговий вхід 0–10 В та 0–20 мА для фіксованого режиму керування (DDC) та дистанційного налаштування заданого значення
• Аналоговий вхід 2–10 В та 4–20 мА для фіксованого режиму керування (DDC) та дистанційного налаштування заданого значення
• Аналоговий вхід 0–10 В для сигналу дійсного параметра датчика тиску
• Аналоговий вхід 2–10 В, 0-20 мА, 4-20 мА для сигналу дійсного параметра датчика тиску

Сигналізація та індикація

• Загальна сигналізація про несправність SSM
• Узагальнений сигнал про роботу SBM

Обмін даними

• Інфрачервоний інтерфейс для бездротового обміну даними з IR-монітором/IR-накопичувачем
• Гніздо для Wilo-IF-модулів (Modbus, BACnet, CAN, PLR, LON) для інтеграції до системи автоматизації споруди

Захисні функції

• Повний захист двигуна з вмонтованою електронною системою розімкнення
• Обмеження доступу

Керування здвоєним насосом (здвоєний насос або два одинарних насоси)

• Головний/резервний режим роботи (автоматичне перемикання насосів за сигналом про несправність)
• Головний/резервний режим роботи, зміна насосів через 24 години
• Режим паралельної роботи
• Режим паралельної роботи (увімкнення та вимкнення насоса залежно від пікових навантажень для оптимізації ККД)
