Система CMV зі змінною витратою SIBER® MEV ECO HIGRO

Дизайн та інновації

Ми впроваджуємо інновації з унікальними функціями на ринку. Найбільш універсальний на ринку, ECO адаптується до вашого проекту.

Крива повітряного потоку/тиску система CMV SIBER® MEV ECO HIGRO

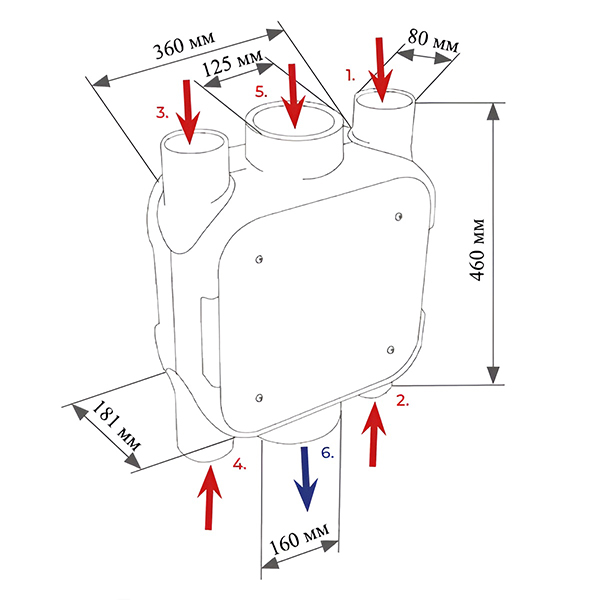

Розміри / Повітряні потоки

Встановлення та обслуговування системи CMV SIBER® MEV ECO HIGRO

Повітропроводи

– Використовуйте жорсткі повітропроводи.
– Рекомендація для кухонь: повітропроводи діаметром 125 мм (еквівалентно прямокутному повітропроводу 55×220 мм)
– Рекомендації для ванних кімнат і туалетів: повітропроводи діаметром 100 мм (еквівалентно прямокутному повітропроводу 55×110 мм)
– Рекомендація для витяжки: повітропроводи діаметром 150 мм (еквівалентно прямокутному повітропроводу 90х180 мм)
– Використовуйте аксесуари Siber для адаптації мережі повітропроводів до пристрою.
– Використовуйте повітропроводи необхідної довжини, щоб уникнути великої кількості колін і, таким чином, зменшити втрати навантаження.
– Використовуйте пряму ділянку повітропроводу довжиною 0,5 і 1 м (як мінімум) між блоком CMV і витяжним отвором.
– Забезпечте належне кріплення та герметичність повітропроводів, щоб запобігти вібраціям і втратам.

Витяжні отвори

– Використовуйте витяжні канали Siber з регулюванням вологості
– У кухнях, ванних кімнатах і туалетах: витрата повітря відповідно до вимог CTE HS3.
– Витяжні канали Siber повинні розташовуватися у вологих приміщеннях будинку на відстані не менше 10 см від будь-якого кута (стіни або стелі) і на висоті не менше 1,8 м від підлоги. Крім того, вони не повинні бути захаращені будь-якими перешкодами, які можуть вплинути на їхню роботу

Витяжний канал

– Витяжний канал повинен виводити повітря безпосередньо на дах будівлі, не змішуючись з будь-якою іншою формою незалежної
вентиляцією.

Електричне підключення

• Живлення здійснюється за допомогою кабелю з подвійною ізоляцією 3х1,5 мм² з максимальним зовнішнім діаметром 13 мм.
• Зачистіть дроти від 5 до 8 мм таким чином, щоб не було ризику контакту з іншими кабелями або металевими частинами.
• Ізоляція кабелю не повинна бути знята.
• Підключення до електромережі повинно здійснюватися за допомогою вимикача, принаймні, омніполярного типу з мінімальною відстанню між контактами більше 3 мм.
•  Він повинен бути обладнаний пристроєм ручного скидання контакту вимикача. Якщо пристрій спрацьовує, перезавантаження повинно здійснюватися при відключеному від електромережі пристрої.
• Пристрій з можливістю трьох швидкостей (одна змінна).

Підключення з фіксованою швидкістю без керування

Підключення з фіксованою швидкістю виконується без можливості керування, але є можливість під’єднання системи CMV SIBER® MEV ECO HIGRO наприклад до вимикача світла або через реле до дверей в певну кімнату.

Підключення з опціональним 3-швидкісним керуванням

Зовнішнє регулювання
