Збірний колектор каскадної системи Meibes (Victaulic)

Від 32 332,72  з ПДВ

Комплектна система складається з:

  • Колектора для одного або двох котлів для настінного монтажу DN 65 DN 80 DN 100
  • Модуль підключення до системи опалення для підключення патрубків до гідравлічного колектора, підключення датчиків і вимірювального обладнання
  • Гідравлічна муфта DN 80, DN 100 спеціальної конструкції з функцією відділення повітря та очисним фільтром, який можна доукомплектувати магнітними картриджами

Переваги

  • Спрощена конструкція
  • Швидка збірка
  • Виключення помилок на всіх етапах монтажу обладнання
  • Пряме підключення до системи котельні потужністю до 2 300 кВт
  • Компактна компоновка обладнання

Технічні характеристики:

  • Максимальний робочий тиск 6 бар
  • Макс. допустима температура 110 °C

Призначення системи:

  • Система призначена для каскадного підключення конденсаційних котлів великої потужності котлів великої потужності для настінного монтажу (75-100 кВт). Для правильної роботи котлів необхідно використовувати автоматику для каскадних котлів інших виробників.
Артикул: FM-M66451.31 Категорія: Позначка:
Виробник:Flamco Meibes

Опис

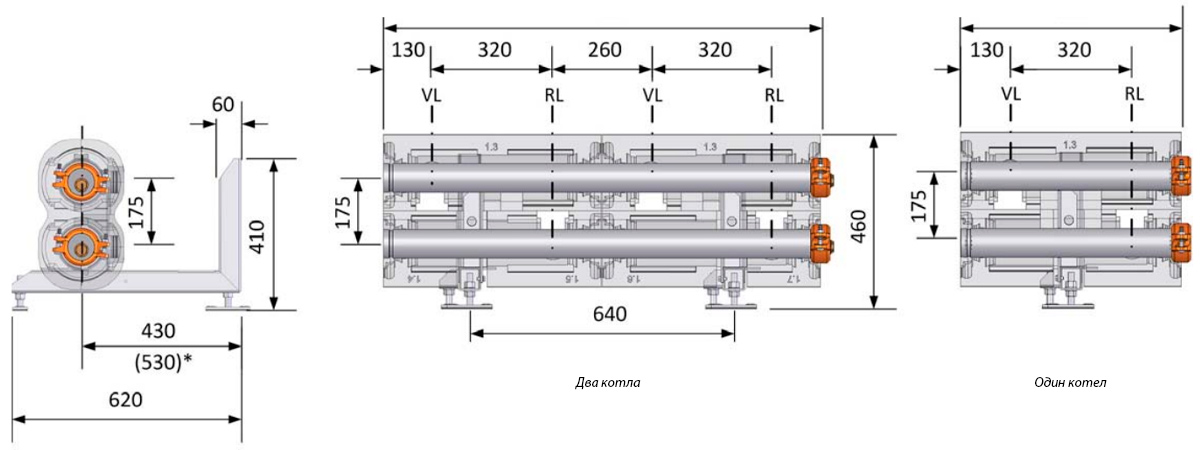

Розміри збірного колектора

DN AD
DN65 76,1
DN80 88,9
DN100 114,3

Будова колектора каскадної системи

Позначення: VL – подача; RL – повернення;

1. Захисний кожух HZW
3. Ущільнення
5. Перехідний фітінг модуля
7. Двоконтурний модуль
9. Кришка з пробкою та ущільненням
11. Кріпильні гвинти
13. Ізоляція вартового
15. Ізоляція двоконтурного модуля
17. Ізоляція кришки з пробкою та ущільнювачем

2. Внутрішній перехідний ніпель
4. З’єднувальний комплект
6. Ущільнення модуля
8. Одноконтурний модуль
10. Рама з ніжками
12. Кріпильні отвори
14. Ізоляція з’єднувального комплекту
16. Ізоляція одноконтурного модуля

Принципова схема монтажу

Завантажень для цього продукту поки не додано :( Ми працюємо над цим

Додаткова інформація

Номінальний діаметр

DN 65, DN 80, DN 100

Конфігурація

Для підключення 1 котла, Для підключення 2 котлів
