Колектор для систем підлогового опалення Simplex VT FH Flowmeter

Від 5 757,61  з ПДВ

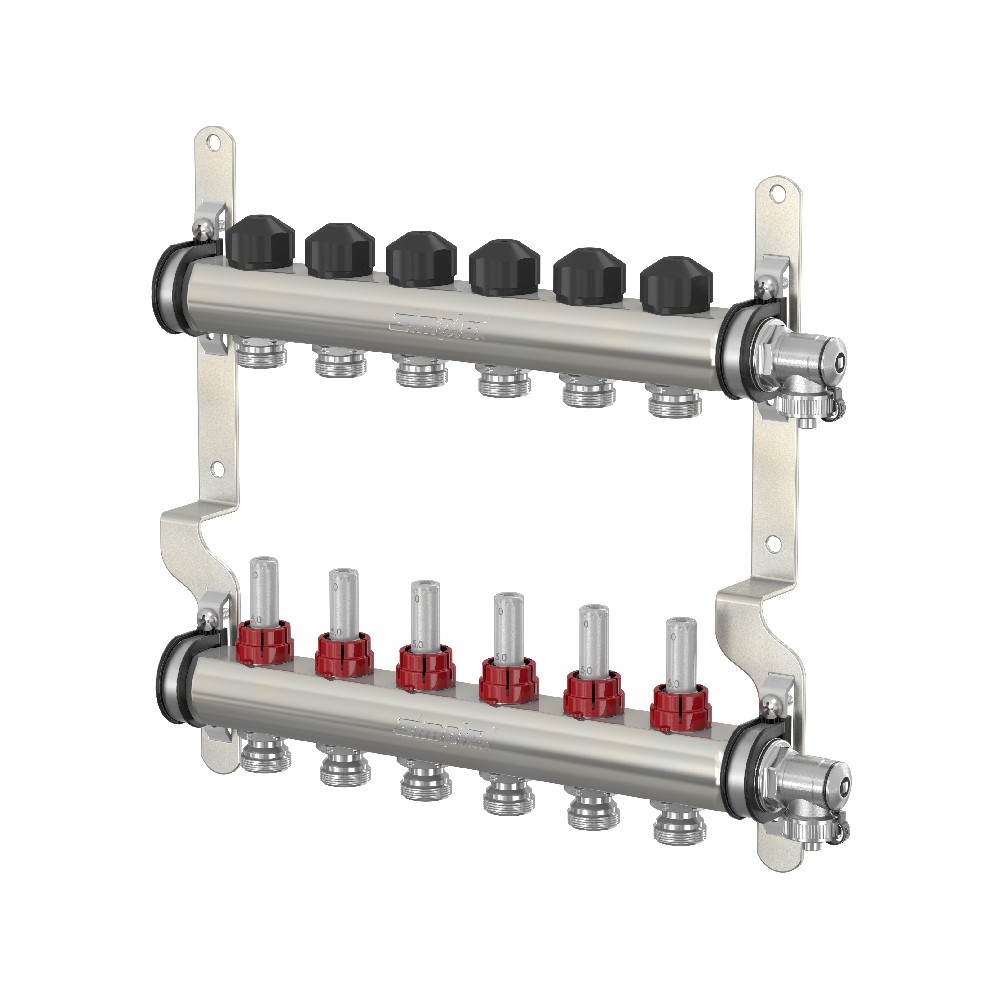

Колектор з нержавіючої сталі з витратомірами, термостатичними клапанами для систем підлогового опалення Simplex та s-подібним настінним кронштейном зі звукоізоляційною вставкою згідно з DIN 4109.

Лінія подачі: підключення до джерела теплопостачання – ВР 1”, попередньо налаштовані витратоміри (0-5 л/хв, мають “прапорці” на зовнішній поверхні), торцева заглушка з поворотним краном (для дренажу, заповнення і знеповітрювання), відводи 3/4 “HP (євроконус, за кількістю виходів) для підключення нагрівальних трубопроводів “теплої підлоги”.

Зворотна лінія: підключення до джерела теплопостачання – ВР 1”, інтегровані термостатичні клапани M 30 x 1.5 мм з ходом штока 2,9 мм (за кількістю виходів), торцева заглушка з поворотним краном (для дренажу, заповнення і знеповітрювання), відводи 3/4 “HP (євроконус, за кількістю виходів) для підключення нагрівальних трубопроводів “теплої підлоги”.

Технічні характеристики:

  • Підключення:
    • Первинний контур – G 1″ F;
    • Вторинний контур – G ¾” M;
  • Внутрішній діаметр колектора – DN 32 мм;
  • Міжосьова відстань – 50 мм;
  • Максимальний тиск – 6 бар;
  • Максимальна температура – 70°С (85ºС – короткочасно);

У комплект поставки кожного колектора входить 2 рейки для настінного монтажу з манжетами для фіксації колекторів подавальної та зворотної ліній, забезпеченими гумовими звукоізолювальними вставками згідно з DIN 4109. Також ці рейки зміщують по горизонтальній осі колектор зворотної лінії відносно колектора лінії подачі на 25 мм.



Артикул: FM-F18519 Категорія: Позначка:
Виробник:Flamco Meibes

Опис

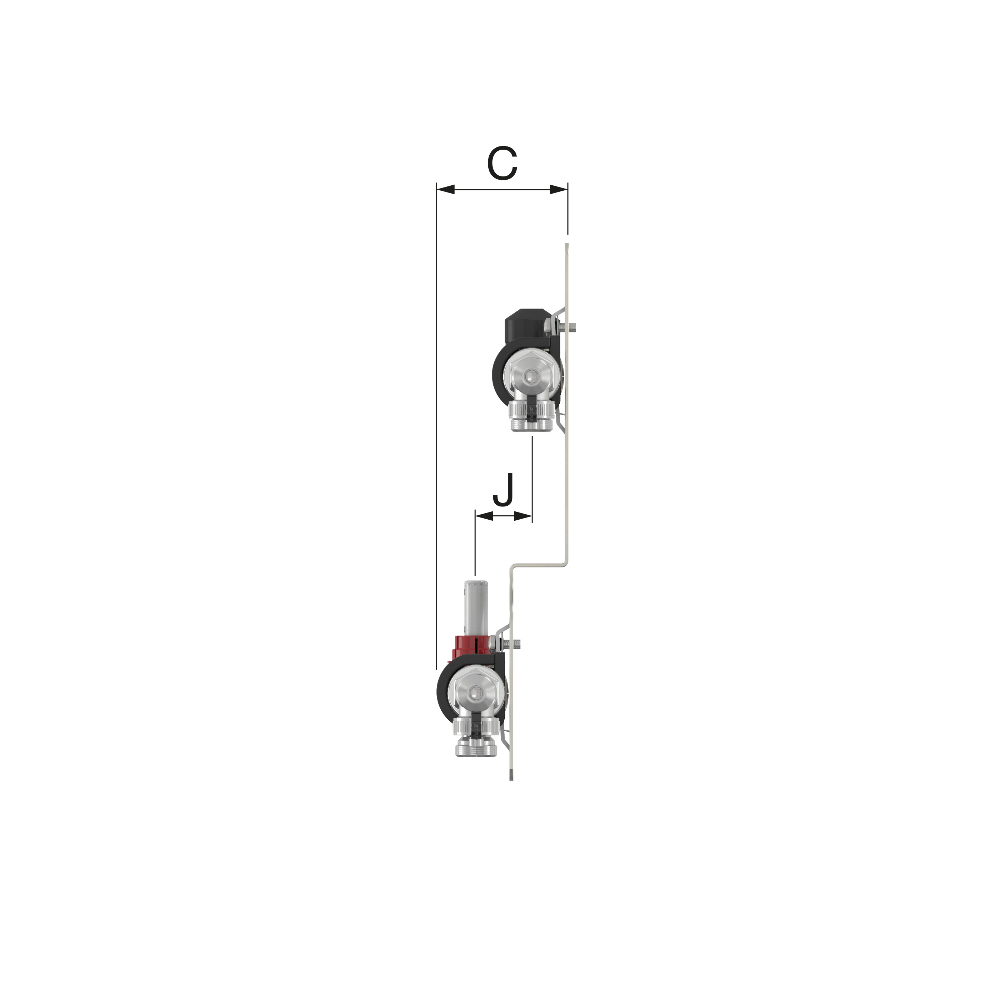

Технічні розміри

Модель Кількість виходів Роміри
A B C F G H I J K
VT FH Flowmeter – 2 2 222 340 84 200 135 175 50 35 25
VT FH Flowmeter – 3 3 272 340 84 200 185 175 50 35 25
VT FH Flowmeter – 4 4 322 340 84 200 235 175 50 35 25
VT FH Flowmeter – 5 5 372 340 84 200 285 175 50 35 25
VT FH Flowmeter – 6 6 422 340 84 200 335 175 50 35 25
VT FH Flowmeter – 7 7 472 340 84 200 385 175 50 35 25
VT FH Flowmeter – 8 8 522 340 84 200 435 175 50 35 25
VT FH Flowmeter – 9 9 572 340 84 200 485 175 50 35 25
VT FH Flowmeter – 10 10 622 340 84 200 535 175 50 35 25
VT FH Flowmeter – 11 11 672 340 84 200 585 175 50 35 25
VT FH Flowmeter – 12 12 722 340 84 200 635 175 50 35 25

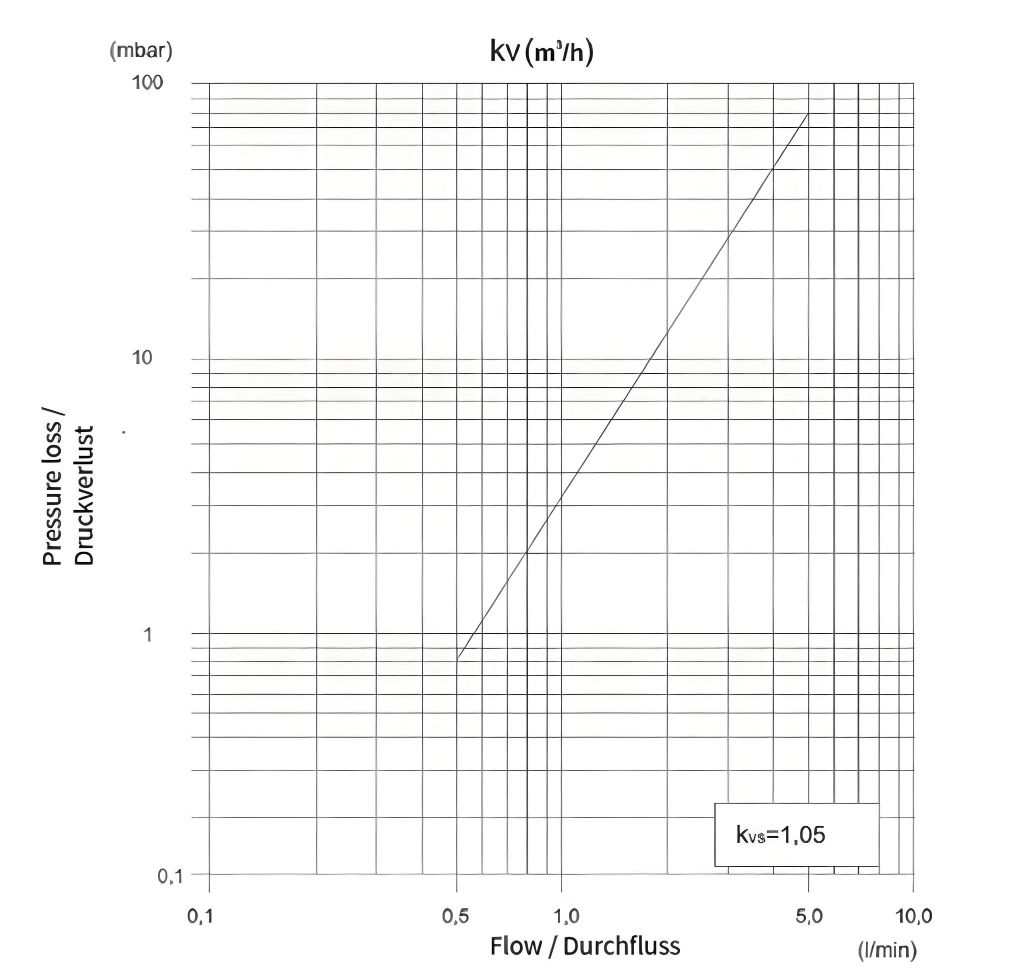

Характеристична крива залежності

Завантажень для цього продукту поки не додано :( Ми працюємо над цим

Додаткова інформація

Кількість виходів

2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12
