Контролер ST-20 – призначений для управління циркуляційним насосом ЦО. Вказана температура встановлюється за допомогою потенціометра. Вказана температура встановлюється за допомогою потенціометра. Завдання контролера: увімкнути насос, якщо температура досягає заданого значення, та вимкнути його – якщо котел охолоне на 2 °C нижче заданого значення. Такий режим роботи запобігає непотрібній роботі насоса, що економить електроенергію, продовжує термін служби насоса та підвищує його надійність.
Контролер TECH для керування насосом ЦО SТ-20
2 634,15 ₴ з ПДВ
Опис
Функції контролера:
- керування насосом ЦО
Устаткування контролера:
- датчик температури ЦО
- потенціометр для налаштування заданої температури
Параметри контролера SТ-20
| Характеристика | Один. вим | Значення |
|---|---|---|
| Живлення | V | 230V ±10% /50Hz |
| Споживана потужність | W | 2 |
| Навколишня температура | °C | 5 – 50 |
| Навантаження виходу циркуляційного насосу | A | 0,5 |
| Точність виміру | °C | 1 |
| Темп. витривалості датчика | °C | -30 – 99 |
| Запобіжник | A | 1,6 |
Регулятор захищений запобіжником WT

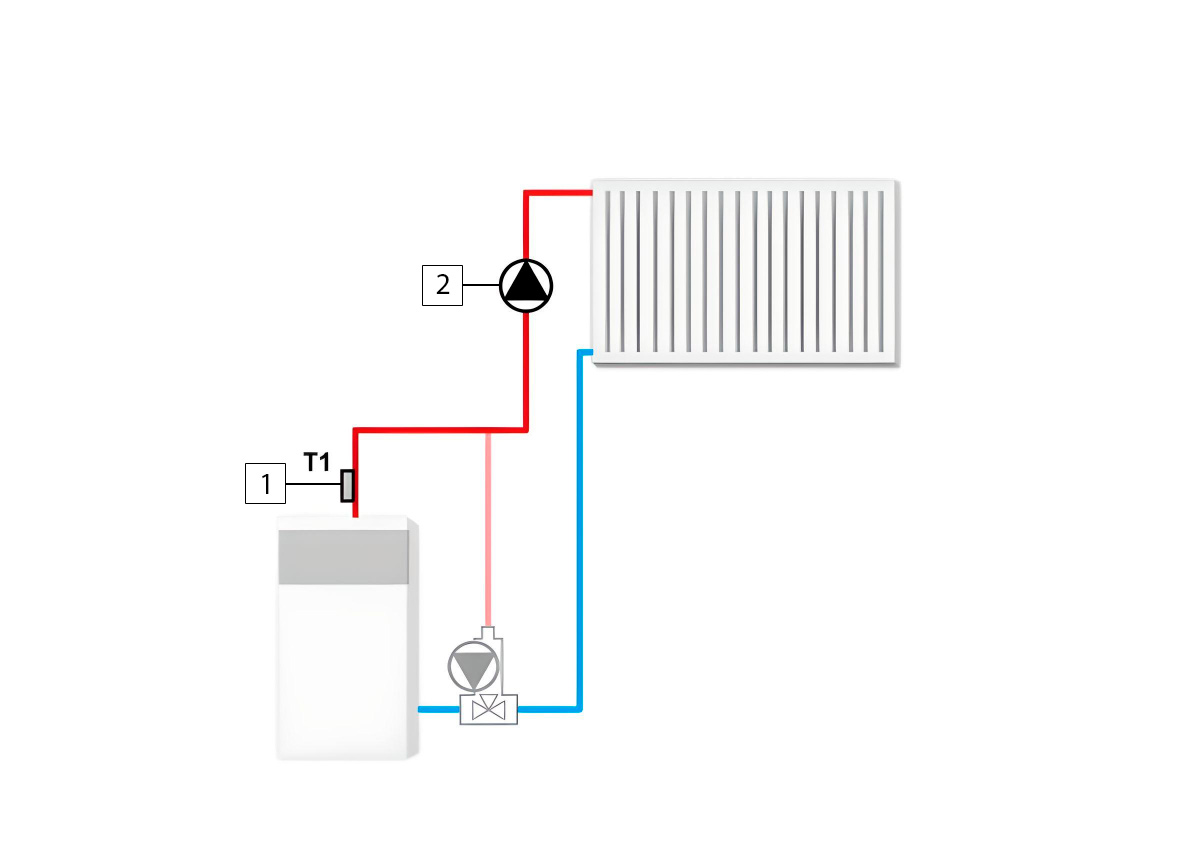

Монтаж котроллера
| Датчик ЦО | Насос ЦО | Живлення |
|---|---|---|
| 1 | 2 | 3 |
Датчик повинен бути встановлений на виході котла за допомогою кабельної стяжки та ізольований від зовнішніх факторів за допомогою електроізоляційної стрічки (не може бути занурений у рідину). Кабель живильний насос повинен бути підключений наступним чином: синій і коричневий – 230V, жовто-зелений (захисний) повинен бути заземлений. Відстань між монтажними отворами складає 110 мм.
