Насосна група DN 25 з термостатичним змішувальним клапаном, зворотня, діапазон регулювання температури: 25-50; 30-60˚C, без з’єднання під байпас, Kv 3,5 (Коефіцієнт протоку відноситься до змішувального клапана). Зовнішня та внутрішня різьба на фітингах для підключення до системи: 1″1/2 ззовні та 1″ всередині. Група складається з насоса, запірних клапанів для подачі / повернення, запірного клапана на вході в насос, датчиків температури подачі / повернення, зворотного клапана проти термосифона, теплоізоляції.
Насосна група з термостатичним змішувальним клапаном – зворотня зі з’єднаннями під байпас Barberi 02G.DN25
Від 0,00 ₴ з ПДВ
Опис
Технічні характеристики насосної групи 02G.DN20
- Максимальна робоча температура: 90 °C
- Максимальний робочий тиск: 10 bar
- Міжосьова відстань: 125 мм
- Різьбові з’єднання: ISO 228-1
- Підключення: G 1″1/2 M – G 1″F
- Коефіцієнт протоку: Kv 3,5
- Діапазон регулювання термостатичного клапана: 30–60 °C та 25–50 °C
- Сумісні робочі рідини: вода, розчини гліколю (макс. 30%)
- Шкала термометрів: 0-120 ° C
Оборотність насосної групи 02G.DN25

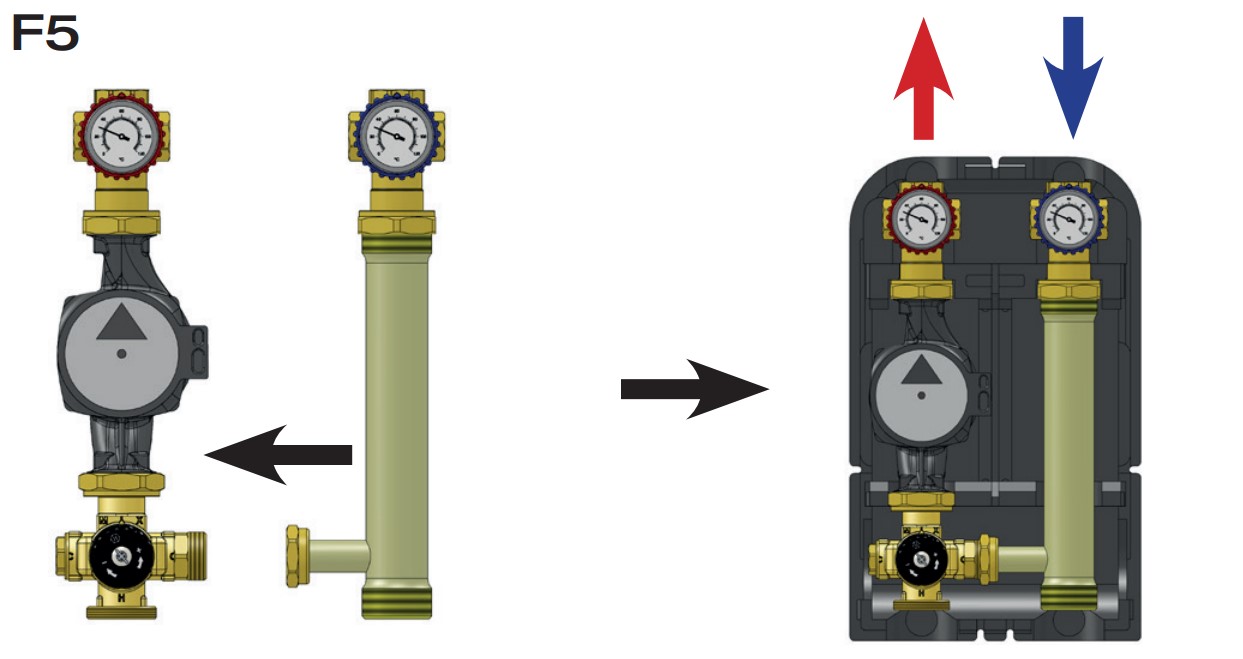

Повністю відкрутити Т-подібну муфту від змішувального клапана (рис. F2). Повністю замінити лінію подачі на лінію повернення, повернувши на 180° приєднаний до Т-подібної муфти подовжувач вертикальної осі (рис. F3). Поміняти місцями заглушку та з’єднання на двох вихідних отворах змішувального клапана (рис. F4). Перевірити цілісність кільцевих ущільнювальних прокладок. Підключити компоненти та затягнути до упору гайки (рис. F5)

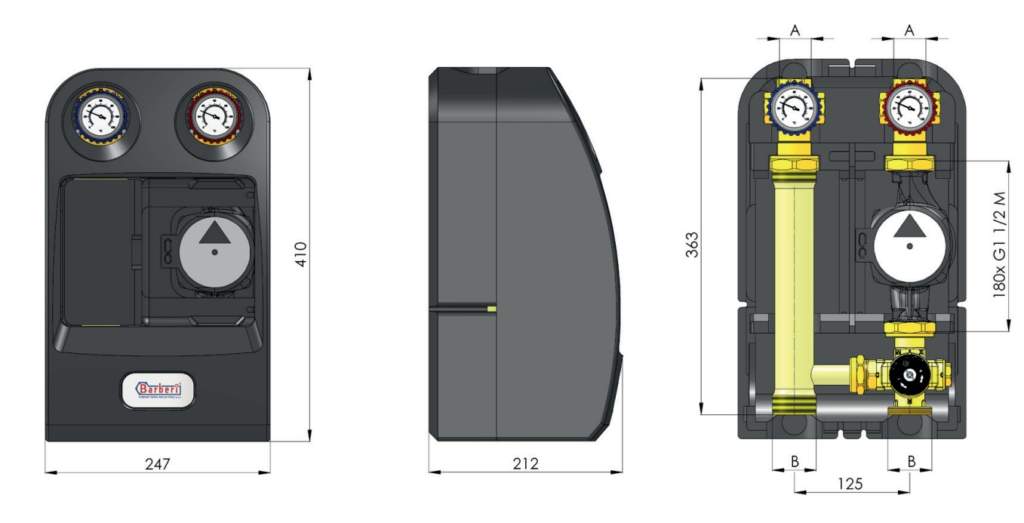

Розміри насосної групи Barberi 02G.DN25
Завантажень для цього продукту поки не додано :( Ми працюємо над цим
Додаткова інформація
| Конфігурація | Без насосу, З насосом Grundfos UPM3 AUTO 15-70 130, З насосом Grundfos UPML AUTO 25-105 180, З насосом Grundfos (вне EU) UPSO 15-65 130, З насосом Wilo Para 15-130/7-50/SC-9 |
|---|---|
| Діапазон температур | 25-50 °C, 30-60 °C |
