Попередньо зібрана група для забезпечення розподілу та циркуляції прямого типу. Забезпечує циркуляцію теплоносія, що надходить із первинного контуру, без регулювання температури. Він знаходить застосування в тих випадках, коли температура подачі в первинному контурі систем опалення та кондиціювання дорівнює температурі, яка потрібна для споживача. Група включає циркуляційний насос, відсічні вентилі в лініях подачі та повернення, відсічний вентиль на вході насоса, термометри в лініях подачі та повернення, зворотний клапан для запобігання природній циркуляції води, теплоізоляційні кожуха. У цій групі диференціальний перепускний клапан може лише зовнішнім. Група є реверсованою (лінію подачі та лінію повернення можна міняти місцями). Фітинги з внутрішнім та зовнішнім різьбленням на стороні приєднання системи.
Моторизована насосна група пряма – зворотня, без з’єднань під байпас Barberi 07G.DN32
Від 0,00 ₴ з ПДВ
Опис
Технічні характеристики насосної групи 07G.DN20
- Максимальна робоча температура: 90 °C
- Максимальний робочий тиск: 10 бар
- Міжосьова відстань: 125 мм
- Різьбові з’єднання: ISO 228-1
- Підключення: G 2 M – G 1 1/4 F
- Сумісні рідини: вода, розчини гліколю (не більше 30%)
- Шкала термометра: 0-120 °C
- Коефіцієнт протоку: Kv 18
Оборотність насосної групи 07G.DN20

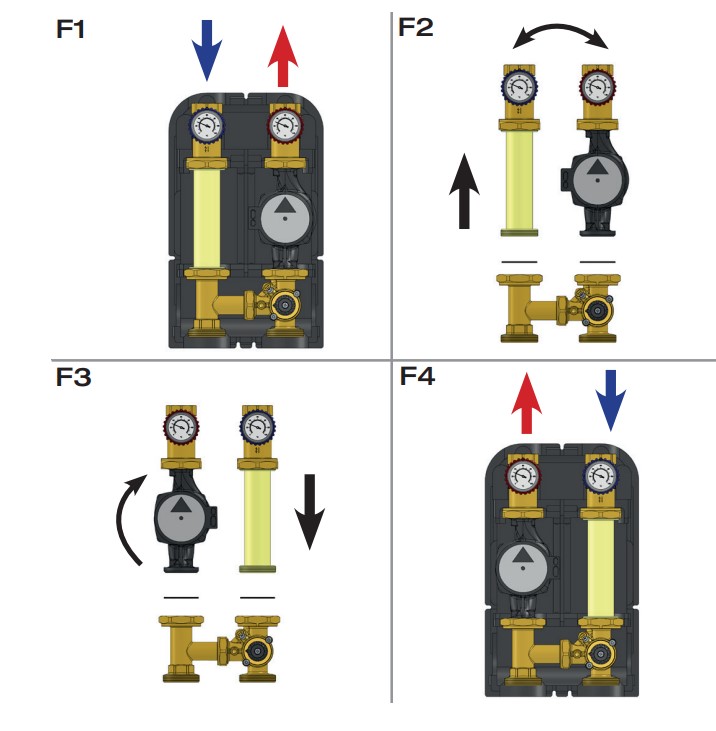

Повністю відкрутити подовжувач від Т-подібної муфти, а насос від змішувального клапана (рис. F2). Змінити місцями блоки «насос + моноблок з червоною рукояткою» на блок «подовжувач + моноблок із синьою рукояткою». Залишити змішувальний клапан і Т-подібну муфту в заводському положенні: у цій новій конфігурації змішувальний клапан виконуватиме функції відвідного клапана (рис. F3). Перемістити датчик температури (постачається в упаковці для групи 07G.06.DN32) на нову подачу на виході з насоса. Підключити компоненти та затягнути до упору гайки (рис. F4).
Увага: у зв’язку з наявністю запірного клапана тримати кульовий клапан з червоною рукояткою на лінії з циркуляційним насосом, а клапан із синьою рукояткою на лінії повернення. Для деяких моделей насоса необхідно повернути електронну частину, щоб вона залишалася усередині теплоізоляції.

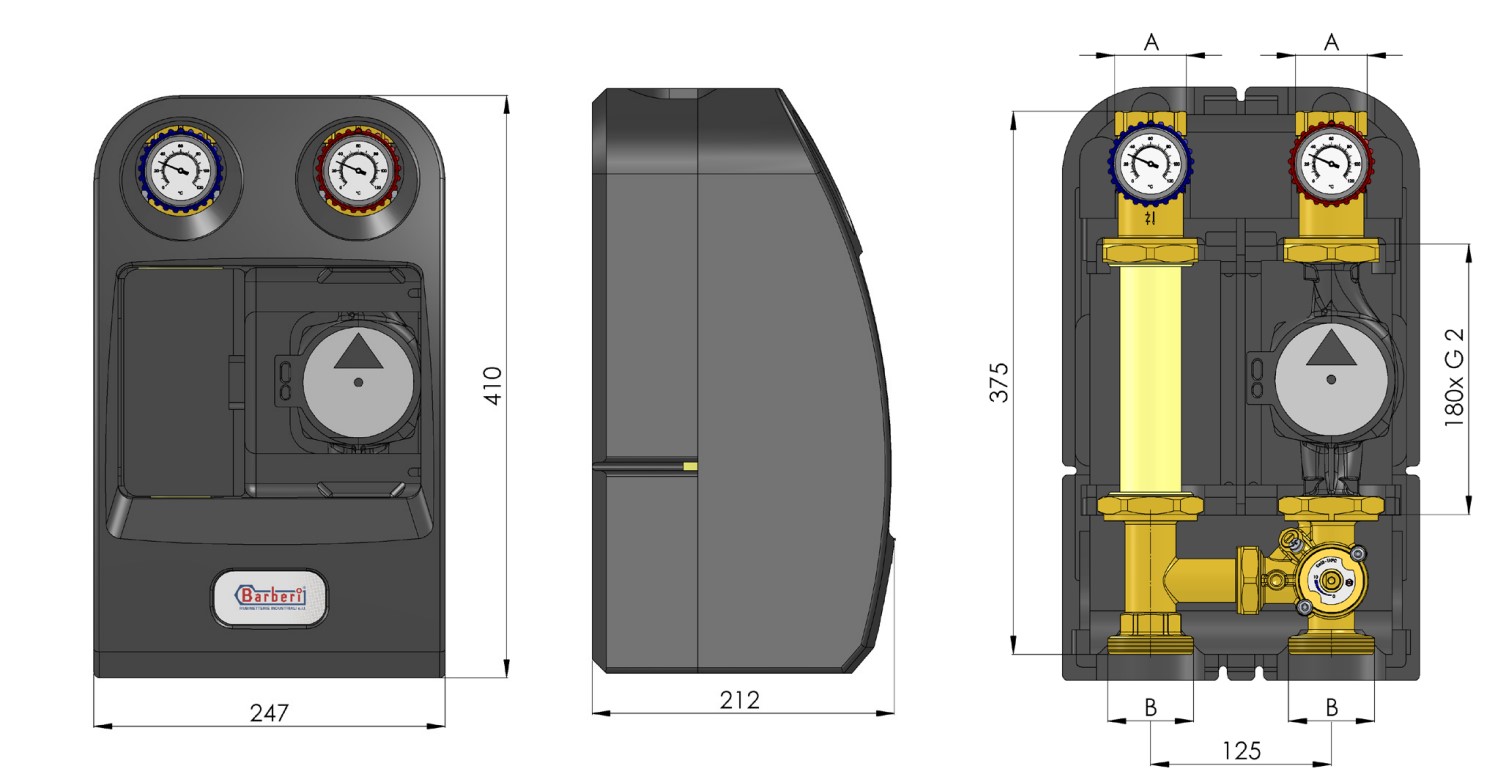

Розміри насосної групи Barberi 07G.DN20
Додаткова інформація
| Конфігурація | Без насосу, З насосом Grundfos UPM3 AUTO 15-70 130, З насосом Grundfos (вне EU) UPSO 15-65 130, З насосом Wilo Para 15-130/7-50/SC-9 |
|---|
