Попередньо зібрана насосна група для циркуляції та регулювання температури води, що повертається до твердопаливних теплогенераторів (полона, пелети, деревна тріска). Група використовується, коли генератор не оснащений вбудованим насосом: груповий насос виконує функцію циркуляційного насоса системи і, разом з клапаном, антиконденсатну рециркуляцію. Група з’єднує твердопаливний генератор з колектором або інерційним накопичувачем або безпосередньо системою. За допомогою термостатичного датчика або вбудованого приводу з фіксованою точкою він підтримує температуру води, яка повертається в котел, вище встановленого значення. Ця функція дозволяє зменшити конденсацію димових газів, що утворюються при згорянні, що спричиняє наступні проблеми: накип і відкладення на поверхнях теплообміну між газами та системною водою, ризик корозії та пожежі, зниження ефективності та терміну служби генератора. Група складається з насоса, запірних клапанів подачі/звороту, антиконденсаційного термостатичного змішувального клапана з фіксованим налаштуванням (15G.DN25) подачі/ датчики температури зворотної лінії, протитермосифонний зворотний клапан, теплоізоляція. У цих групах диференціальний перепускний клапан може бути встановлений тільки зовні. Усі групи реверсивні (подаючу лінію можна поміняти зворотною).
Насосна група протиконденсаційна для систем на твердопаливних теплогенераторах – зворотня з фітингами і накидною гайкою – без з’єднань під байпас Barberi 15G.DN25
Від 0,00 ₴ з ПДВ
Опис
Технічні характеристики насосної групи 15G.DN25
- Діапазон робочих температур: 5–90 °C
- Максимальний робочий тиск: 10 бар
- Гніздо з’єднання: EN 10226-1
- Штекерні з’єднання: ISO 228-1
- Підключення: G 1″1/2 M – G 1″F
- Міжцентрова відстань з’єднання: 125 мм
- Відповідні рідини: вода, розчини гліколю (макс. 30%)
- Налаштування проти конденсації (15G.DN25): 45-55-60-70 °C
- Температура повного закриття байпасного гарячого порту (15G.DN25):
- Tmix=Tset+10 °C=TR
- Точність (15G.DN25): ±2 °C
- Шкала датчика температури: 0–120 °C
Оборотність насосної групи 15G.DN25
Відкрутіть накидну гайку між насосом. та протиконденсатним змішувальним клапаном. Послабте накидну гайку, розташовану між моноблоком з червоною рукояткою та L-подібним подовжувачем (рис. E1). Зніміть блок «насос + моноблок із синьою рукояткою» (рис. E2). Поміняйте місцями лінію подачі (1) та лінію повернення (2), повернувши на 180 ° по вертикальній осі блок «моноблок з червоною рукояткою + L-подібний подовжувач + протиконденсатний клапан». Розгорніть належним чином моноблок із червоною рукояткою (мал. E3). Знову приєднайте насос і моноблок із синьою рукояткою до решти групи та затягніть до упору накладні гайки (рис. E4).

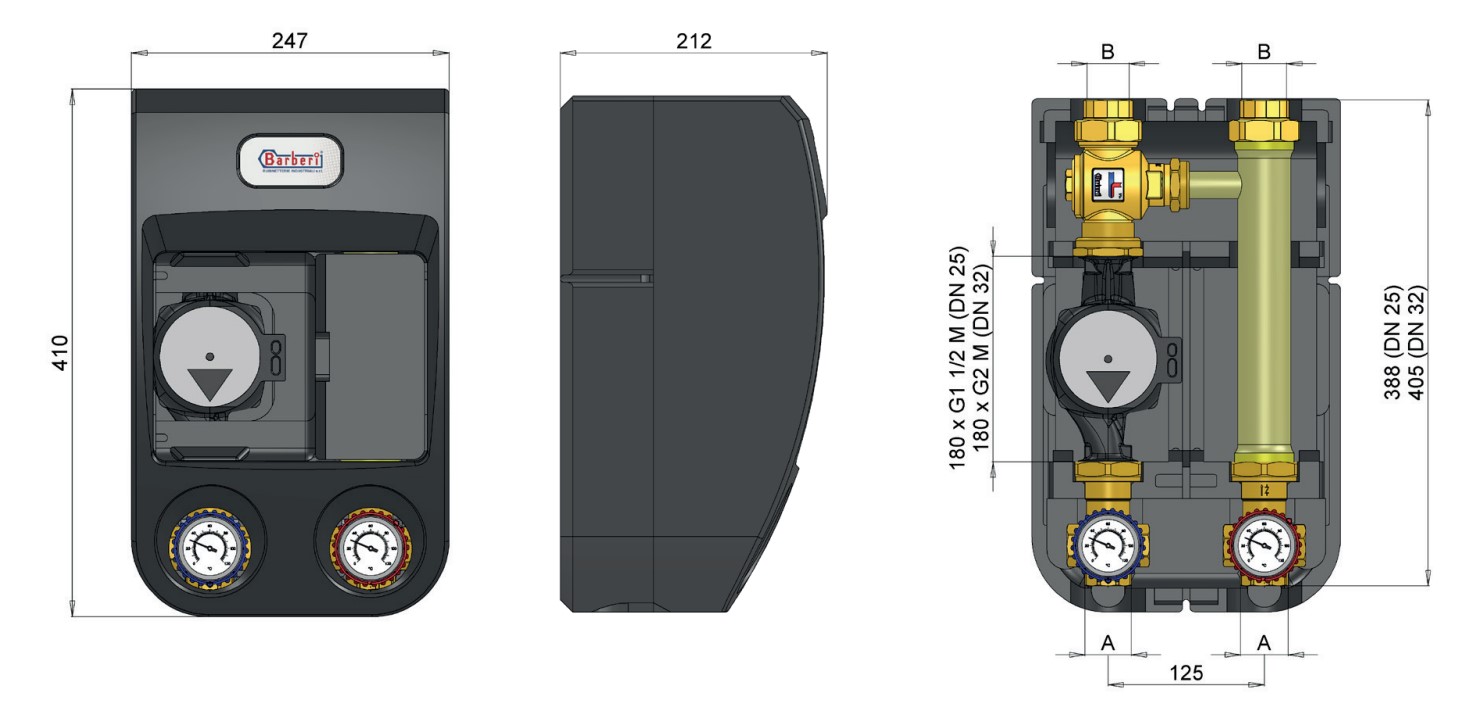

Розміри насосної групи Barberi 15G.DN25
Додаткова інформація
| Конфігурація | Без насосу, З насосом Grundfos UPM3 AUTO 15-70 130, З насосом Grundfos (вне EU) UPSO 15-65 130, З насосом Wilo Para 15-130/7-50/SC-9 |
|---|---|
| Діапазон температур | 45 °C, 55 °C, 60 °C, 70 °C |
