Комплекти 38G.14.DN25 включають теплообмінник з краном заповнення/опорожнення і запобіжною групою і групу прямого розподілу на стороні вторинного контуру. Комплект 02C.10 включає тільки теплообмінник з краном заповнення/опорожнення і запобіжною групою і фітинги, необхідні для приєднання до первинного і вторинного контурів. Комплекти з теплообмінником можуть використовуватися в системах різних типів, таких як системи біомаси, фотоелектричні системи, системи опалення. Вони можуть встановлюватися для поділу контурів з різними рідинами (наприклад, з гліколем і без гліколю) з метою запобігання попаданню забруднень у контури нових генераторів, для поєднання первинних контурів з відкритою судиною з вторинними із закритою судиною або, щоб уникнути складання потужності двох генераторів, обслуговування однієї і тієї ж системи (згідно з італійськими нормативами). Комплект теплообмінника 02C.10 включає фітинги для приєднання розподільчих груп. Запобіжний клапан і фітинг для під’єднання розширювального бака є базовим захисним обладнанням для контуру, приєднаного до вторинної сторони теплообмінника.
Розподільчий вузол з теплообмінником і прямою насосною групою – зворотній зі з’єднаннями під байпас і з групою безпеки 38G.DN25
Від 0,00 ₴ з ПДВ
Опис
Технічні характеристики насосної групи 38G.DN25
- Діапазон робочої температури: 5–90 °C
- Максимальний робочий тиск: 10 bar
- Різьбові з’єднання з внутрішнім різьбленням: EN 10226-1
- Різьбові з’єднання із зовнішнім різьбленням: ISO 228-1
- Підключення: G 1 M – G 1 F
- Міжосьова відстань між фітингами: 125 мм
- Сумісні робочі рідини: вода, розчини гліколю (макс. 30%)
- Шкала термометрів: 0-120 ° C
- Шкала манометра: 0-10 bar
- Запобіжний клапан: стандартний
- Діапазон робочої температури: 0–160 °C
- Налаштування: 3 bar
- Надлишковий тиск для відкриття: 10%
- Тиск повторного закриття: -20%
- Коефіцієнт витрати: K = 0,05
- Сумісні робочі рідини: вода, розчини гліколю (макс. 50%)
- Категорія 2014/68/EU PED: Категорія IV
- Паяний пластинчастий теплообмінник: нерж. сталь

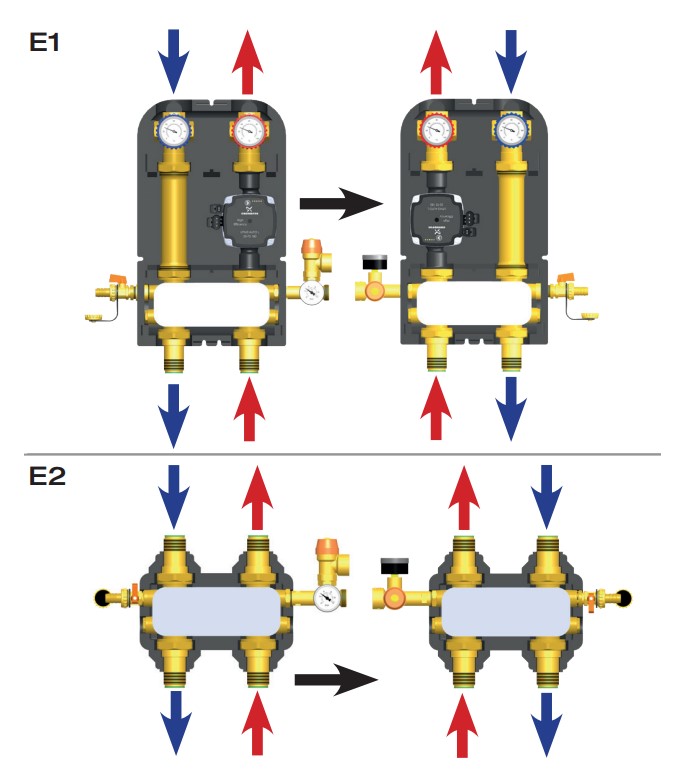

Оборотність насосної групи 38G.DN25
E1) Набір 38G.14.DN25 поставляється в заводській конфігурації з циркуляційним насосом праворуч та подачею води вгору. Допускається реверсивне складання на місці виробництва робіт. Для цього достатньо замінити лінію подачі на лінію повернення, а запобіжний клапан – на кран для заповнення/зливу, щоб запобіжний клапан знаходився на лінії подачі.
Увага: у зв’язку з наявністю запірного клапана тримати кульовий клапан із червоною рукояткою на лінії з циркуляційним насосом, а клапан із синьою рукояткою на лінії повернення. Для деяких моделей насоса необхідно повернути електронну деталь, щоб вона залишалася всередині ізоляції.
E2) Реверсивне складання 02C.10. Рідина у вузлі 02C.10 може однаково циркулювати в обох напрямках. У будь-якому випадку необхідно виконувати установку так, щоб рідини в системі рухалися у протилежних напрямках для забезпечення максимальної ефективності теплового обміну, та залишати запобіжний клапан на трубопроводі подачі правильно повернувши його.

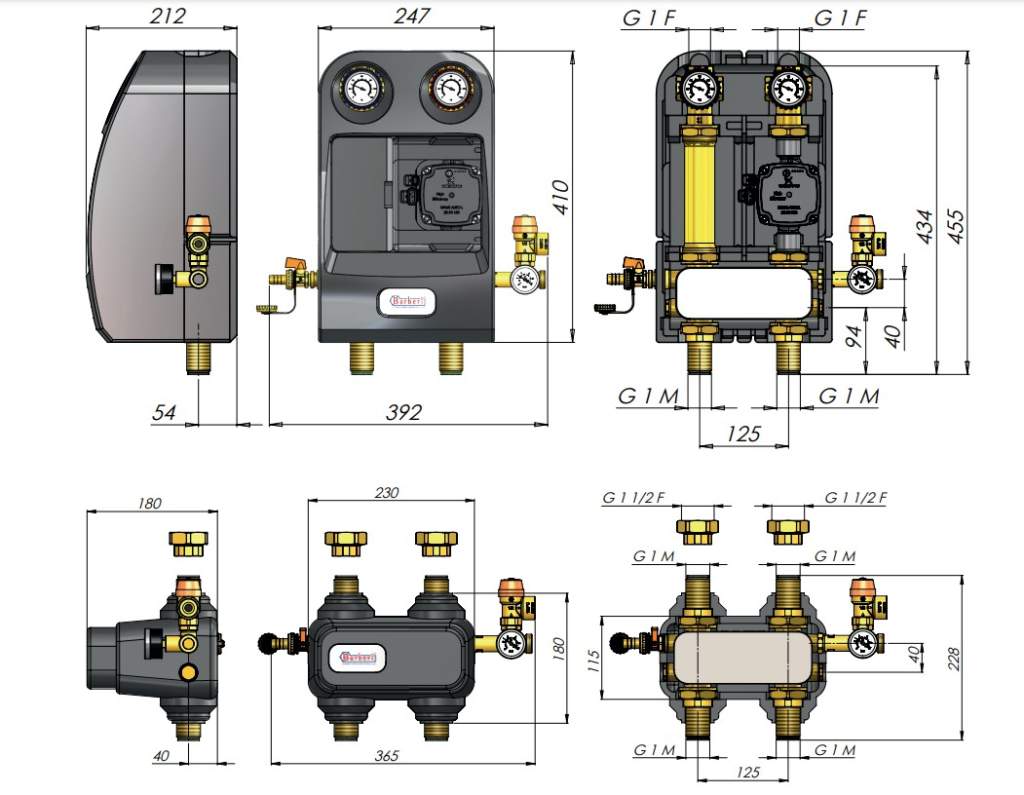

Розміри насосної групи Barberi 38G.DN25
Додаткова інформація
| Конфігурація | Без насосу, З насосом Grundfos UPM3 AUTO 15-70 130, З насосом Grundfos (вне EU) UPSO 15-65 130, З насосом Wilo Para 15-130/7-50/SC-9 |
|---|---|
| Кількість пластин | 18, 28, 34 |
