Колектори Barberi® з нержавіючої сталі дозволяють розподіляти теплоносій у різні зони системи теплої підлоги. Такі компоненти можуть використовуватися як для ліній подачі – за наявності регулятора витрати та витратоміра, так і для ліній повернення – за наявності регульованих кран-букс з конструкцією, що передбачає можливість приєднання електротеплового приводу. Колектори можуть поставлятися у попередньо зібраному вигляді, укомплектованими кронштейнами, відсічними вентилями, кранами заповнення/зливу та повітровідвідником.
Розподільчий колектор подаючого + зворотного контуру Barberi 08M
Від 4 160,68 ₴ з ПДВ
Опис
Технічні характеристики розподільчого колектора Barberi 08M
Експлуатаційні параметри
- Сумісні робочі рідини: вода, розчини гліколю (макс. 30 %)
- Максимальна робоча температура: 70 °C
- Максимальний робочий тиск: 6 бар
- Тиск випробування системи: 10 бар (20 ° C)
- Підключення: G 1 F – G 3/4 M
- Шкала витратомірів: 0-5 л/хв
- Заводське калібрування: 5 л/хв
- Точність виміру: ±10 %
- Головні сполуки: G 1 F (ІSO 228-1)
- З’єднання відводів: G 3/4 M (ISO 228-1) євроконус
- Міжосьова відстань між відводами: 50 мм
Матеріали
- Корпус колекторів подачі та повернення: нержавіюча сталь EN 10217-7 AISI 304L
- Відведення: латунь EN 12164 CW614N нікельована
- Крани для заповнення/зливу: нейлон
- Балансувальний клапан з витратомірами (на нагнітальному колекторі): латунь, термопластик, нержавіюча сталь
- Ущільнення: EPDM (етилен-пропіленовий каучук)
- Запірно-регулюючий клапан (попередньо регульований клапан на зворотному колекторі)
- Натискний гвинт: латунь EN 12164 CW614N нікельована
- Шток керування затвором: латунь EN 12164 CW614N хромована
- Затвор: EPDM (етилен-пропіленовий каучук)
- Пружина: нержавіюча сталь EN 10270-3 AISI 302
- Ущільнення: EPDM (етилен-пропіленовий каучук)
- Рукоятка управління: ABS

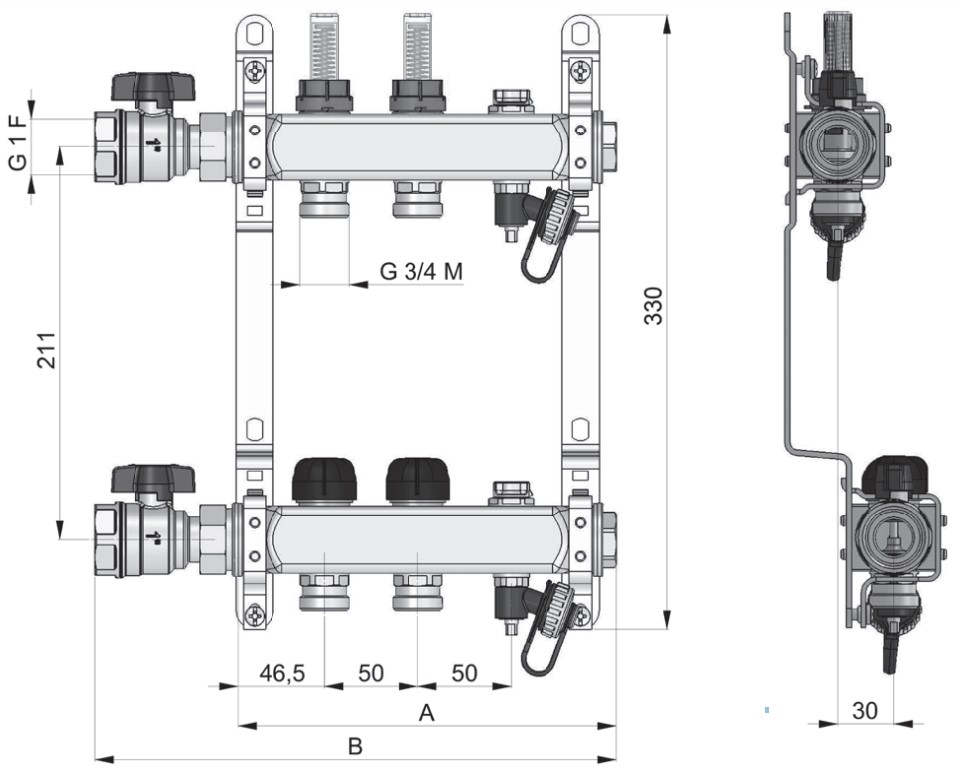

Рохміри розподільчого колектора Barberi 08M
| Кількість зон | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A (мм) | 203 | 253 | 303 | 353 | 403 | 453 | 503 | 553 | 603 | 653 | 703 |
| B (мм) | 284 | 334 | 384 | 434 | 484 | 534 | 584 | 634 | 684 | 734 | 784 |
Завантажень для цього продукту поки не додано :( Ми працюємо над цим
Додаткова інформація
| Кількість зон | 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 |
|---|
