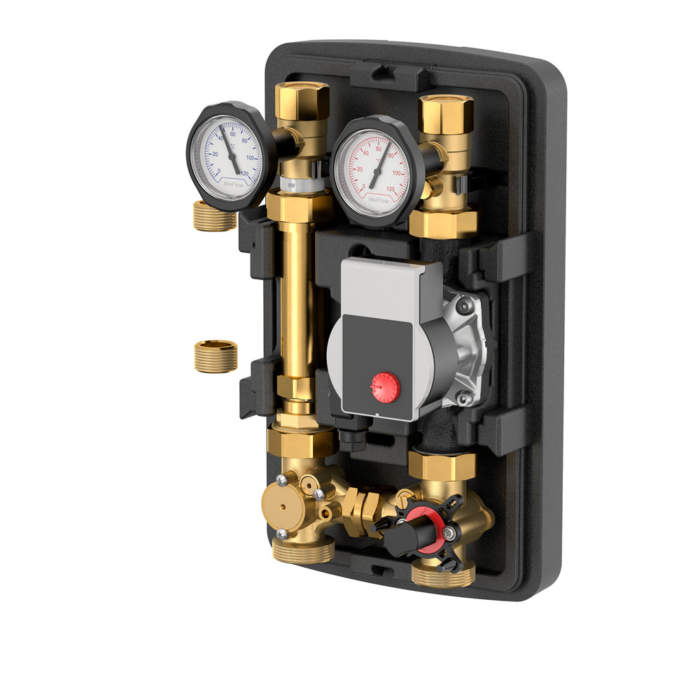

Змішувальна насосна група Meibes для теплопостачання MeiFlow Top S MC-M DN25, з місцем під теплолічильник

Від 17 397,32  з ПДВ

Насосна група MeiFlow TOP S MC-M DN 25 для змішувального контуру, для встановлення теплолічильника з монтажною довжиною 110 і 130 мм.

У комплекті без рециркуляційного насоса, або з насосом Wilo (опціонально).

  • Монтажна арматура з телескопічною деталлю, трубопроводами і різьбовими фітингами;
  • встановлення датчика температури в лінії подачі;
  • можна поміняти подавальну і зворотну лінію місцями.

Можливе замовлення комплексного рішення від компанії Magma Energy

Артикул: FM-M66911ZEA Категорія: Позначка:
Виробник:Flamco Meibes

Опис

Технічні характеристики MeiFlow Top S MC-M

Характеристики DN 25
Розміри ВхШхГ [мм] 421 x 249 x 220
З’єднання контуру нагріву G 1″ F
З’єднання колектора/бойлера G 1 12” M
Міжосьова відстань [мм] 125
Макс. робоча температура [°C] 110*
Номінальний тиск [PN] 6
Температурна шкала термометра [°C] 0 – 120
Монтажна довжина насоса [мм] 180
Kvs [м3/ч] 5,8
Встановлення датчика M10x1

Будова та розміри насосної групи для теплопостачання MeiFlow Top S MC-M

Позначення:

  1. Підключення лінії подачі споживача ВР 1” (Ду 25);
  2. Підключення зворотної лінії споживача ВР 1” (Ду 25);
  3. Підключення до лінії подачі джерела НГ ЗР 1 1/2”.
  4. Підключення до зворотної лінії джерела НГ ЗР 1 1/2”.
  5. Відсічний кульовий кран із занурювальним термометром у знімній ручці, штуцером для занурювальної гільзи (М10), і накидною гайкою 8.
  6. Відсічний кульовий кран із занурювальним термометром у знімній ручці та накидною гайкою 10.
  7. Триходовий змішувальний клапан із байпасом.
  8. Накидна гайка для підключення насоса 1 1/2”.
  9. Прокладки для монтажу насоса.
  10. Накидна гайка на зворотній лінії 1 1/2”.
  11. Зворотний клапан (всередині кульового крана).
  12. Футорки для підключення теплового лічильника з підключенням 1″ ЗР і базою 130 мм.
  13. Заміщаюча вставка під тепловий лічильник з підключенням 3/4” ЗР і базою 110 мм.
  14. Корпус змішувального клапана (порожній) для перенесення лінії подачі з ліва на право.
  15. Комплект кріплення насосної групи до стіни (якщо вона не встановлюється на колектор);
  16. Кріпильна консоль для монтажу насосної групи на стіні (тримає вагу арматурної групи).
  17. Отвір для виведення проводів від електрообладнання.
  18. EPP-теплоізоляція з лазерною структурою
Завантажень для цього продукту поки не додано :( Ми працюємо над цим

Додаткова інформація

Конфігурація

Без насосу, З насосом Wilo
