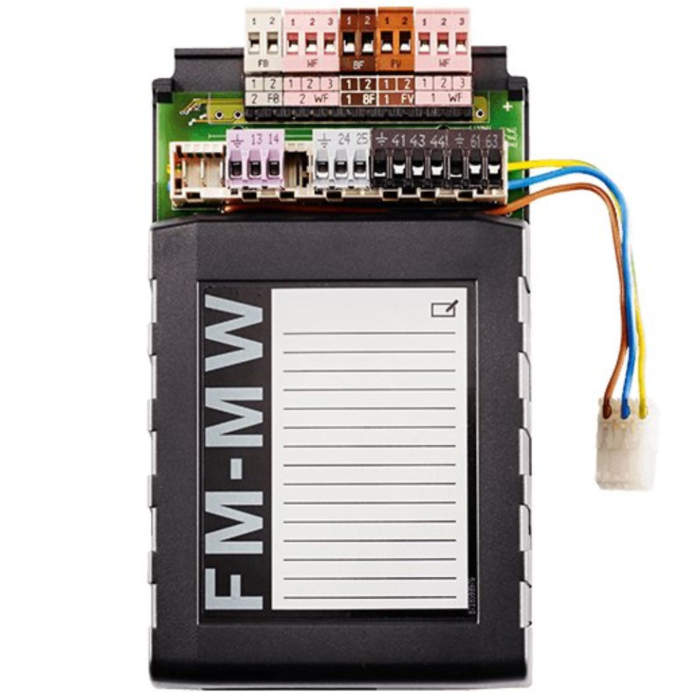

Функціональний модуль Buderus Logamatic FM-MW – Управління опалювальним контуром і ГВП

Опис

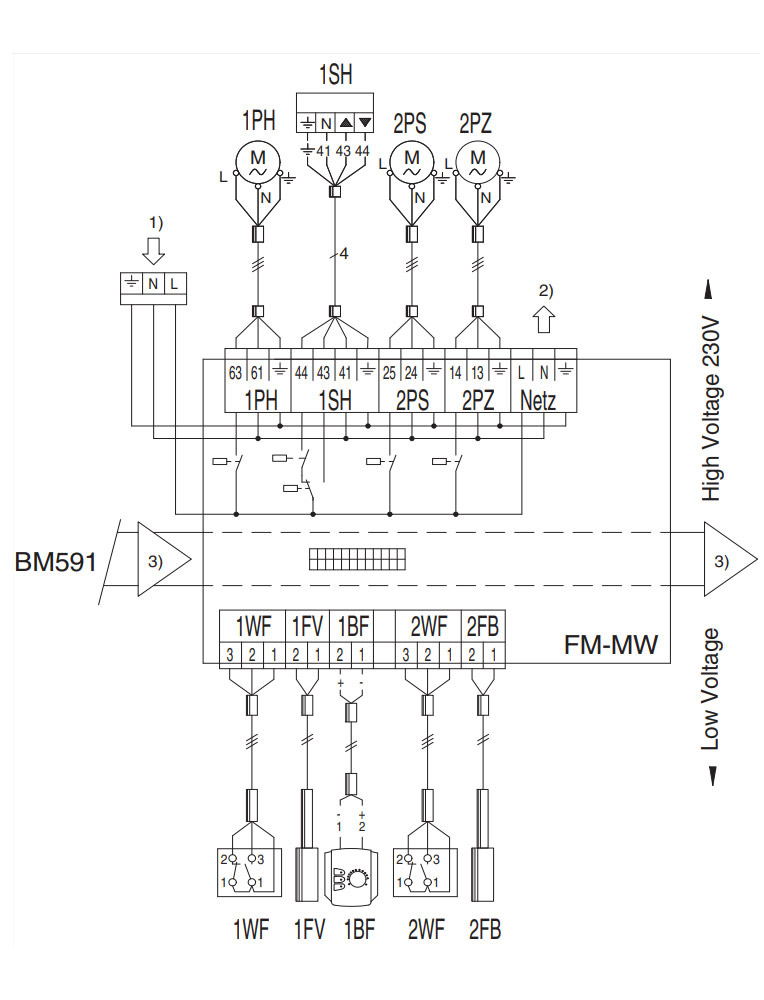

Електрична схема Функціонального модулю Buderus Logamatic FM-MW

• Пояснення
• Клеми
• High-voltage — Напруга лінії керування 230 В ~ 1,5 мм²/AWG 14, макс. 5 A
• Low-voltage — Низька напруга 0,4…0,75 мм²/AWG 18
• 1) — Електричне живлення від мережевого модуля або від сусіднього модуля
• 2) — Електричне живлення від мережі для інших модулів
• 3) — Внутрішня шина в системі керування
• Назви модулів
• BM591 — модуль друкованої плати внутрішньої шини
• FM-MW — функціональний модуль опалювального контуру та гарячої води
• Загальні пояснення
• 1BF — Дистанційне керування для опалювального контуру
• 2FB — Температурний датчик гарячої води
• 1FV — Датчик температури лінії подачі опалювального контуру
• 1 PH — Насос опалювального контуру 1
• 2PS — Насос завантаження бака непрямого нагріву
• 2PZ — Циркуляційний насос
• 1SH — Виконавчий елемент опалювального контуру 1
• 1WF — Функція вибору (без потенціалу) опалювального контуру 1
  • Функція вибору можлива лише за умови відсутності підключення дистанційного керування. (Контактне навантаження 5 В DC/ 10 мA)
  • 1/3 = режим опалення/знижений режим
  • 1/2/3 = режим опалення/знижений режим/авто
  • 1/2 = зовнішня індикація несправності насоса
  • 1/2 і 1/3 = зовнішня індикація несправності насоса та режим опалення/знижений режим
• 2 WF — Функція вибору (без потенціалу)
  • Гаряча вода (контактне навантаження 5 В DC/ 10 мA)
  • 1/3 = термічна дезінфекція або одноразове заповнення
  • 1/2 = несправність насоса
