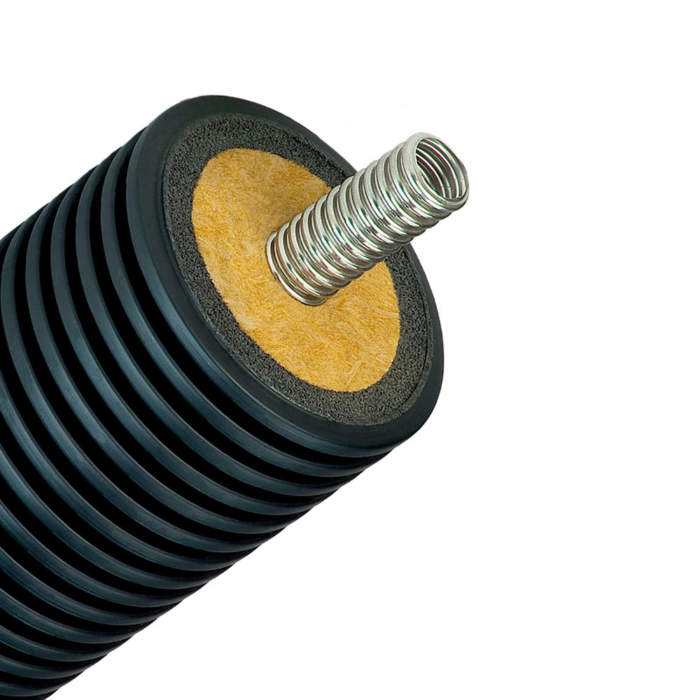

Попередньоізольована cоларна одинарна труба AustroISOL

Від 3 056,32  з ПДВ

MCS (single) – попередньоізольована однотрубна трубопровідна система, що застосовується в геліотехніці. Система складається з нержавіючої сталі гнучкої гофрованої труби, ізольованої шаром мінераловатної теплоізоляції, що допускає підвищення температури теплоносія до 250°C і захищеної шаром крайової ізоляції, виконаної зі зшитого поліетилену (PE-X). Гнучка гофрована зовнішня оболонка, виготовлена з поліетилену високої щільності (HDPE), дозволяє забезпечити швидке, легке та надійне прокладання в ґрунті.

AUSTROSOLAR® MCS застосовується в якості трубопровідної системи, що прокладається в грунті, для транспортування теплоносія та підключення теплотехнічного обладнання до геліоколекторів.

Ціна вказана за метр

Артикул: A-112MCS125125 Категорія: Позначка:
Виробник:AustroISOL

Опис

Гофрована труба із сталі. Характеризується гнучкістю та стійкістю до високих температур. Розрахована на температурне навантаження до 250 °С.

Ізоляція складається з двох компонентів:

  • Шар базальтової вати, що щільно облягає сталеву гофровану трубу.
  • Поверх мінерального волокна розташований поліетиленовий шар PE-X.

Базальтова вата має одну з найважливіших властивостей – це гідрофобність, завдяки чому гофрована труба не піддається корозії.

Шар PE-X має закриту пористу структуру, що забезпечує високі ізоляційні властивості. Також крайова ізоляція виготовлена без використання озоноруйнівних речовин.

Зовнішній кожух із щільного поліетилену PE-HD. Виконує захисну функцію усієї системи, а також забезпечує гнучкість. Поліетилен стійкий до різних механічних навантажень.

Попередньо ізольована гофрована труба складається із досконалих компонентів, що значно спростить та прискорить монтаж. Поставляються у бухтах до 100 м.

При прокладанні для з’єднання труб АВСТРОСОЛАР використовуються спеціальні фітинги.

Технічні харктеристики

AUSTROFLEX® MCS
Труба Виготовлена з нержавіючої сталі, гнучка гофрована труба
Ізоляція Мінеральне волокно (внутрішній шар)/пінополіетилен РЕ-Х (крайова ізоляція)
Зовнішня оболонка Гнучка гофрована труба, виготовлена з поліетилену високої щільності (HDPE)
Захисна труба/ сигнальний кабель Гофрована труба, виготовлена з непластифікованого
ПВХ (PVC-U) з прокладеним усередині 4-х-жильним кабелем.
Коеф. теплопровідності при 40 °C ≤ 0,039 [Вт/м.K] відповідно DIN 52613
Компонент: мінераловатна ізоляція
Властивості Без запаху, володіє високими гідрофобними властивостями. Гідрофобність у відп. з AGI Q 132
Придатна для ізоляції елементів з нержавіючої сталі у відп. AGI Q 132
Об’ємна вага 80 [кг/м³ ]
Класс огнестойкости мин.волокна A1 у відп. EN 13501 -1
Температура використання до 250 [°C]
Теплопровідність при 40 °C ≤ 0,037 [Вт/м.K] в відп.DIN 52613,EN ISO 8497
Компонент: крайова ізоляція (зшитий пінополіетилен РЕ-Х)
Матеріал Зшитий пінополіетилен РЕ-Х із закритою пористою структурою, без хлорфторвуглеводнів (FCKW)
Об’ємна вага 28 [кг/м³ ]
Теплопровідність при 40 °C ≤ 0,040 [Вт/м.K] DIN 52613
Компонент: Сигнальний кабель у захисній трубі
Багатожильний кабель Сигнальний кабель у ПВХ оболонці
Тип 4 x 0,8 [мм²]
Діапазон температур +5 до +50 [°C] (змінний)
Захисна труба гофрована ПВХ (PVC-U) труба EN 61386-22
Номінальний діаметр da 16,0 мм di (min) 12,1 мм
Компонент: Зовнішня оболонка
Зовнішня оболонка-HDPE висока гнучкість, висока стійкість до зминання,
висока стійкість до статичних та ударних навантажень.
Тип D.A. [мм]
A125 122 ± 1,0
A145 144 ± 1,2
A175 174 ± 1,5
A200 198 ± 1,8
Компонент: гофрована труба з нержавіючої сталі
Загальні показники Гофрована суцільнометалева труба, стійка до корозії, високих температур, тиску та вібрації. Гнучкість та стійкість до поперечних деформацій.
Відповідність нормам Відповідають стандарту ISO-Norm 10380.
Матеріал Високоякісна хром-нікелева сталь
Стандарт якості DIN 1.4404 ( Нержавіюча сталь ) AISI 316 L
DN 12 16 20 25 32 40 50
Внутрішній діаметр [мм] 12,2 16,2 20,9 25,0 33,4 39,8 50,2
Зовнішній діаметр [мм] 16,7 21,3 26,4 31,2 40,6 49,8 60,8
Похибка (± ) [мм] ± 0,2 ± 0,2 ± 0,2 ± 0,4 ± 0,4 ± 0,4 ± 0,4
Вага [кг/м] (± 10 %) 0,08 0,14 0,18 0,22 0,33 0,45 0,48
Товщина стінки [мм] 0,15 0,18 0,18 0,2 0,25 0,25 0,25
Радіус згину [мм] 20 25 30 40 50 60 70
Площа поверхні [м²/м] 0,06 0,09 0,11 0,14 0,22 0,34 0,44
Ємксість [л/хв] 0,16 0,29 0,45 0,64 1,09 1,63 2,48
Макс. робочий тиск при 20°C [бар] 21 16 10 10 10 10 10
Макс. робочий тиск при 150°C [бар] 13,6 10,4 6,5 6,5 6,5 6,5 4,0
Макс. робочий тиск при 200°C [бар] 12,8 9,7 6,1 6,1 6,1 6,1 /

Діаграма втрат тиску ( Теплоносій: вода ; Температура: 20°C)

Завантажень для цього продукту поки не додано :( Ми працюємо над цим

Додаткова інформація

Номінальний діаметр

DN 25, DN 32, DN 40, DN 50

Товщина ізоляції

125 мм, 145 мм, 160 мм, 175 мм
