Модуль комбінованої геліосистеми MAGMAmodule® Ultimate

123 704,29  з ПДВ

MAGMAmodule® Ultimate — Багатофункціональна установка для нагріву води, басейну та/або системи опалення від сонячної енергії.

  • Використання сонячної енергії на потреби ГВП та другого споживача (басейн, система опалення)
  • Легке підключення до інженерних мереж
  • Компактні габарити Ш/Д/В, мм. 610/1180/1880
  • Бак водонагрівач 300 л. із двома теплообмінниками
  • Енергоефективний насос геліоконтуру із частотним керуванням
  • Триходовий перемикаючий клапан геліоконтуру
  • Термостатичний клапан із захистом від опіків (регулювання в діапазоні 35-60°C)
  • Функція рециркуляції гарячої води
  • Електронний датчик контролю тиску в геліоконтурі
  • Надійна електромеханічна система захисту
  • Віддалений контроль та управління через мережу Internet
  • Функція автоматичного вихолодження

Можлива комбінація з будь-яким типом сонячних колекторів та теплогенераторів.

Цілісний заводський виріб з проведеними гідравлічними та електричними випробуваннями, готовий до встановлення. Об’єднує всі компоненти для комплексних системних рішень в одному компактному пристрої.

Значна економія часу на монтаж!

Артикул: BX30033RI Категорія: Позначка:
Виробники:Magma Energy
ПЕРСОНАЛЬНА КОНСУЛЬТАЦІЯ

Опис

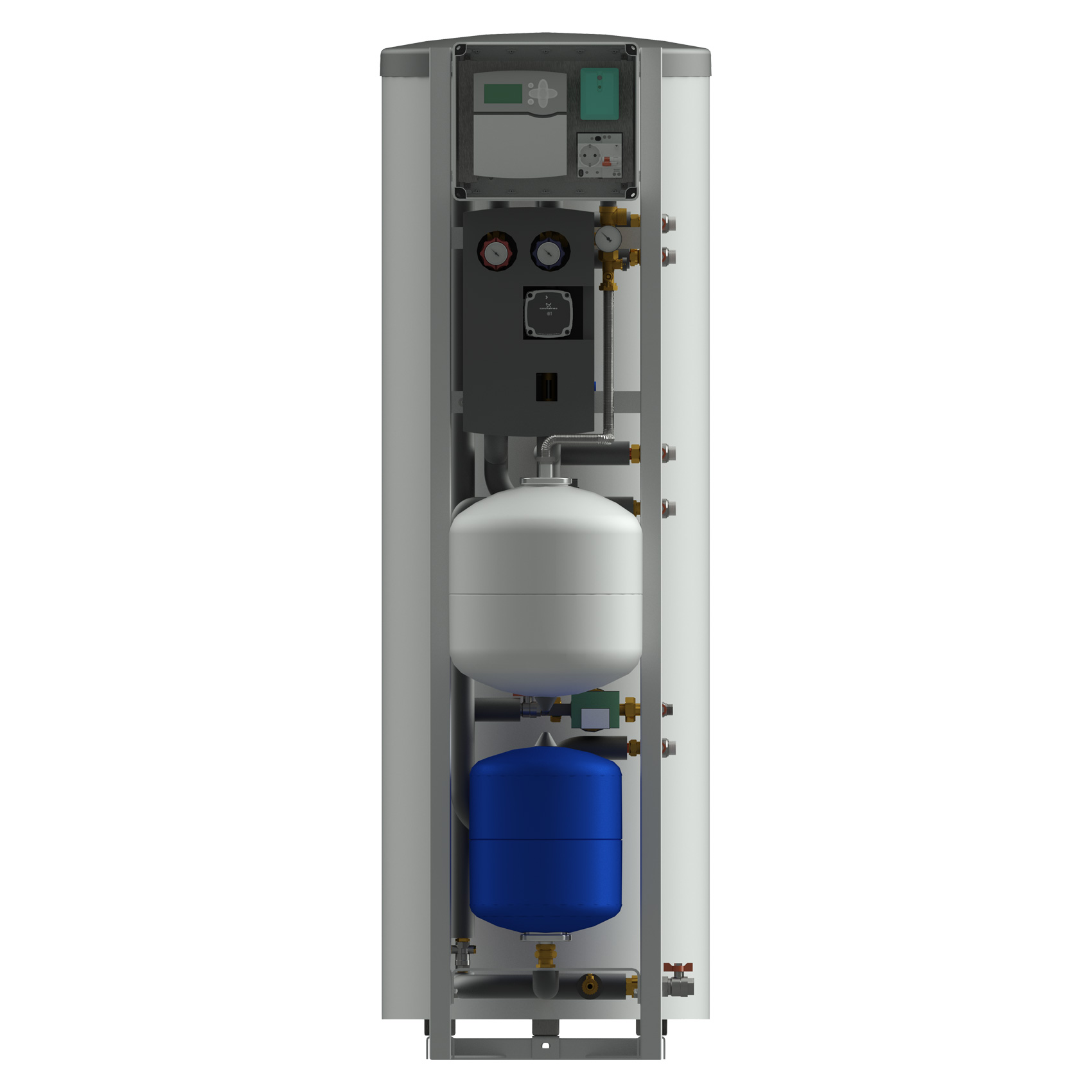

Модуль комбінованої геліосистеми  MAGMAmodule® Ultimate

MAGMAmodule® Ultimate

Наведіть та натисніть на елемент модулю і отримайте більше інформації :)

Перш за все, що ж таке MAGMAmodule® Ultimate? Це багатофункціональний блок модульного типу геліотермічної установки.

Застосовується як основний вузол з генерації та розподілу теплової енергії виробленої сонячними колекторами.

Може готувати до 1000 літрів гарячої води на добу у комбінації з сонячними тепловими колекторами.

Поставляється готовим виробом з проведеними гідравлічними та електричними випробуваннями.

Модуль комбінованої геліосистеми  MAGMAmodule® Ultimate
Бак водонагрівач Насосна група Інтернет-модуль Електрозахист Розширювальний бак водопостачання Розширювальний бак геліоконтуру Насос рециркуляції ГВП Запобіжний клапан геліоконтуру Контролер управління

Бак водонагрівач

Емальований бак з двома теплообмінниками, у якому виконується нагрів води. Об'єм баку - 300 літрів.

Насосна група

В MAGMAmodule® Ultimate встановлено високоефективний насос з широтно-імпульсною модуляцією, мінімальна потужність якого може досягати 2 Вт.

Інтернет-модуль

Resol KM2 - модуль зв'язку з системою для подальшого моніторингу та керування через мережу інтернет

За допомогою модуля є можливість здійснювати моніторинг та управління системою через інтернет.

Електрозахист

Модуль оснащено надійною електромеханічною системою захисту, яка запобігає випадковому ураженню електричним струмом. Комутація електрообладнання виконана за допомогою герметичних роз’ємів з ступенем захисту ІР 65.

Розширювальний бак водопостачання

Забезпечує захист від підвищення тиску у контурі питної води. Об'єм баку - 18 літрів.

Розширювальний бак геліоконтуру

Забезпечує захист від підвищення тиску в геліосистемі. Об'єм баку - 33 літри.

Насос рециркуляції ГВП

Насос, встановлений в контурі водопостачання, забезпечує циркуляцію гарячої води згідно запрограмованого графіку.

Запобіжний клапан геліоконтуру

Механічний елемент, який спрацьовує у разі аварійної ситуації підвищення тиску понад 6 бар у геліоконтурі.

Контролер управління

Управління системою здійснюється за допомогою контролера поєднаного з комунікаційним модулем.

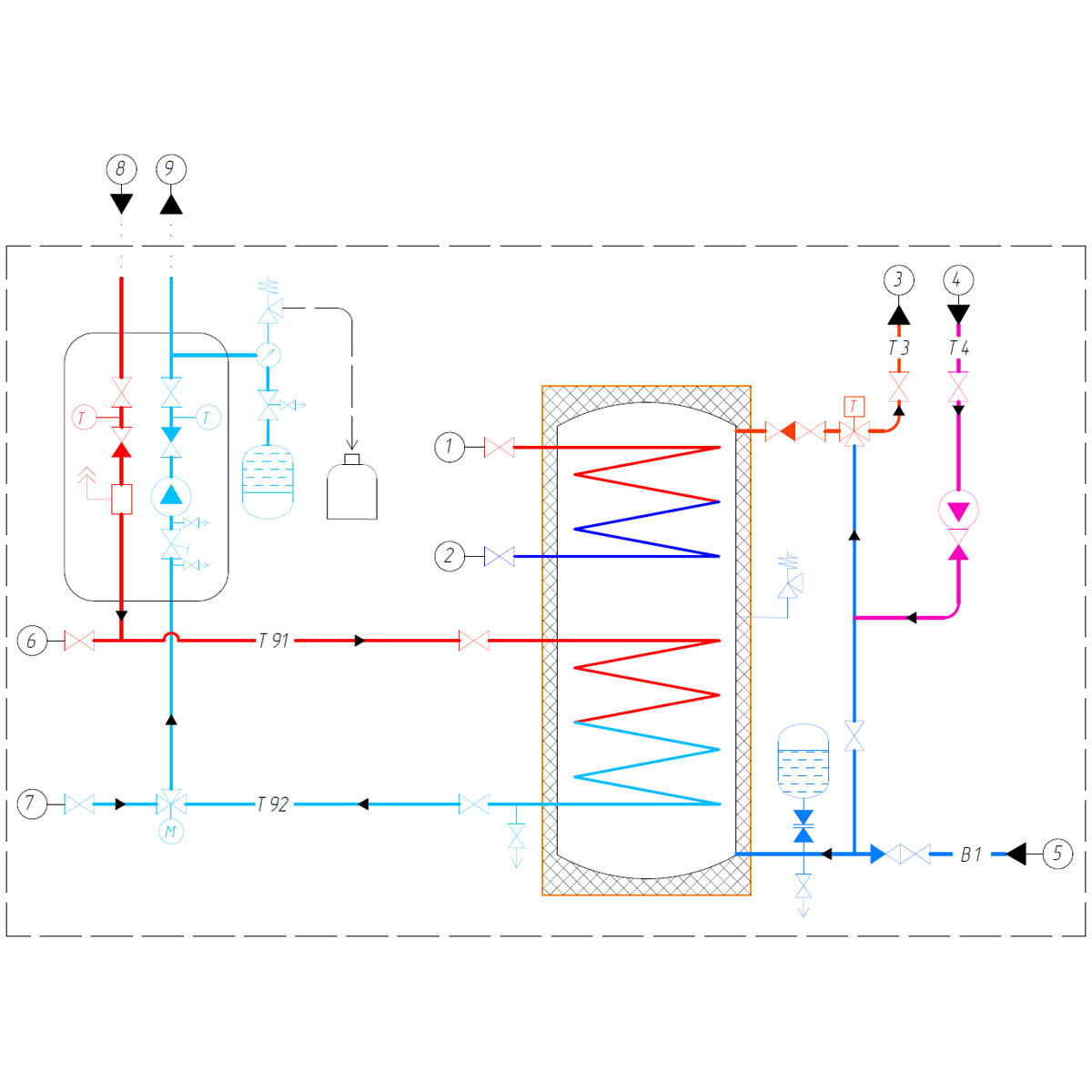

Системний блок з’єднується трубопроводами з сонячними колекторами. Вироблена геліоколекторами теплова енергія надходить в теплообмінник бака водонагрівача та передається побутовій воді, яка накопичується. Після нагріву баку ГВП до встановленої температури, за допомогою моторизованого триходового перемикаючого клапану, теплоносій перенаправляється на нагрів другого споживача.

Все обладнання і системні елементи скомпоновані на металевій рамі, мають необхідні гідравлічні та електричні з’єднання, що забезпечує компактність та універсальність.

В MAGMAmodule® Ultimate встановлено високоефективний насос з широтно-імпульсною модуляцією, мінімальна потужність якого може досягати 2 Вт.

Термостатичний змішувальний клапан в контурі ГВП дозволяє налаштувати комфортну температуру гарячої води та забезпечує захист споживача від опіків.

Насос, встановлений в контурі водопостачання, забезпечує циркуляцію гарячої води згідно запрограмованого графіка.

Запірна арматура встановлена таким чином, щоб мінімізувати гідравлічні втрати тиску, що виникають внаслідок місцевих опорів та максимально забезпечити швидкість і простоту сервісного обслуговування.

Модуль оснащено надійною електромеханічною системою захисту, яка запобігає випадковому ураженню електричним струмом. Комутація електрообладнання виконана за допомогою герметичних роз’ємів з ступенем захисту ІР 65.

Управління системою здійснюється за допомогою контролера поєднаного з комунікаційним модулем. За його допомогою є можливість здійснювати моніторинг та управління системою через інтернет.

Також до покупки доступні готові комплекти на основі MAGMAmodule® Ultimate.

Схема MAGMAmodule® Ultimate – підтримка системи опалення

Схема MAGMAmodule® Ultimate - підтримка системи опалення



Схема MAGMAmodule® Ultimate – додатковий бак ГВП

MAGMAmodule Ultimate - додатковий бак ГВП



Схема MAGMAmodule® Ultimate – підігрів басейну

Схема MAGMAmodule® Ultimate - підігрів басейну



Відношення використаної енергії до виробленої сонячною установкою з MAGMAmodule® становить не менше 1/50.

АртикулНазва ТоваруТип ФайлуРозмірФайлУсі артикули
BX30033RIМодуль комбінованої геліосистеми MAGMAmodule® UltimateІнструкція з монтажу та експлуатації2,3 МБBX30033RI

Додаткова інформація

Вага 160 kg
