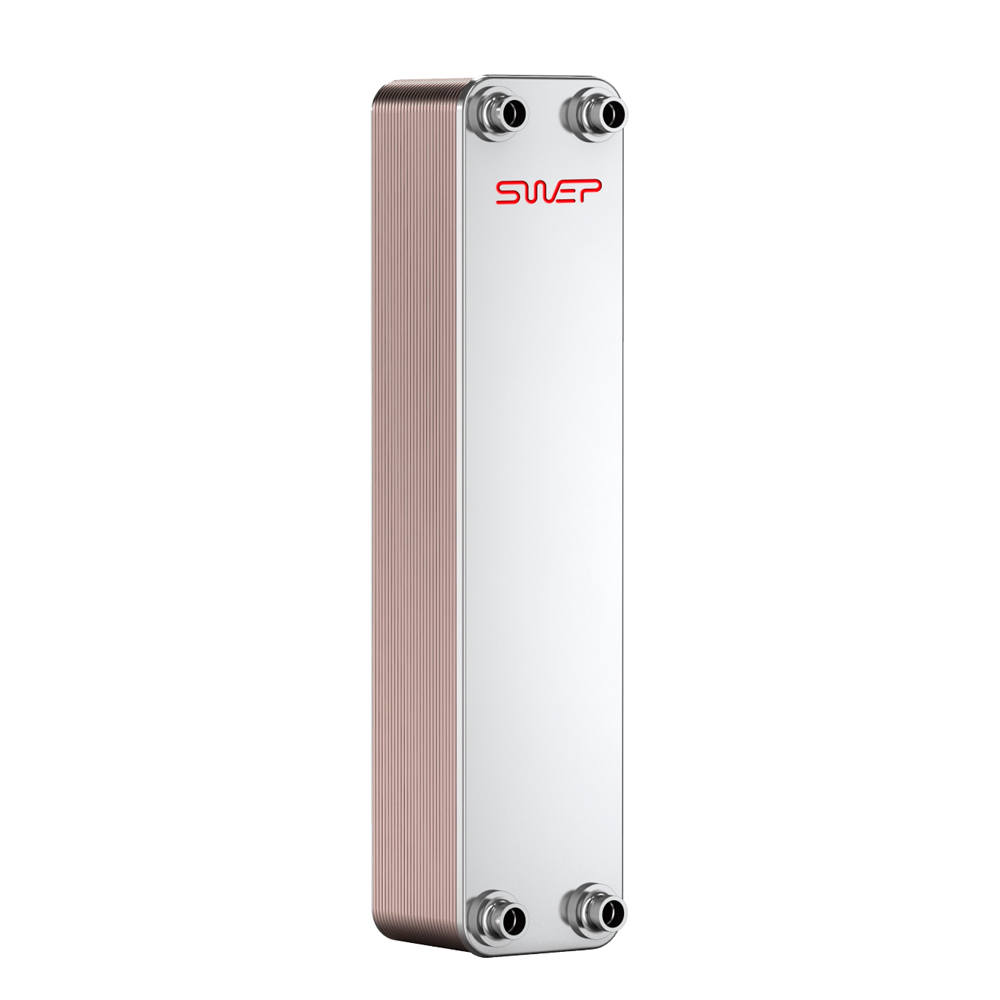

Пластинчастий теплообмінник SWEP B25TH/1P-SC-M

Від 15 830,98  з ПДВ

В25Т забезпечує ефективний теплообмін при широкому інтервалі потужності. Завдяки своїй універсальності та чудовій теплопередачі продукт чудово підходить для застосування у водо-водяних установках, в яких висуваються високі вимоги до обладнання, а також як високопродуктивний конденсатор.

Компанія “Magma Energy” може проконсультувати вас у виборі теплообмінника, саме під вашу систему.

За допомогою звертайтесь за контактним номером.

Артикул: B25TH Категорія: Позначка:
Виробник:SWEP

Опис

Компактні паяні пластинчасті теплообмінники – один із найефективніших способів теплопередачі, їх конструкція передбачає забезпечення безпрецедентної продуктивності за низької вартості життєвого циклу. Зупинивши свій вибір на технології паяння для проекту теплопостачання або холодопостачання, ви отримуєте безліч переваг, включаючи економію простору, енергії та витрат на технічне обслуговування.

Основні переваги:

  • Надзвичайна компактність. ППТО SWEP відрізняються більшою компактністю у порівнянні з іншими пристроями. Зайнятий ним простір може становити лише одну десяту площі, яку займає кожухотрубні теплообмінники, або половину площі, яку займає ПТО з ущільнювальними прокладками.
  • Максимальна ефективність використання матеріалу. За відсутності необхідності у прокладках ущільнювачів або допоміжному обладнанні близько 95% матеріалу використовується для теплопередачі. Високотурбулізовані потоки дають змогу ефективно використовувати невеликі перепади температур.
  • Надійність. Міцна конструкція без ущільнювальних прокладок унеможливлює ризик протікання. Це дає стабільні термічні та гідравлічні характеристики з мінімальним технічним обслуговуванням та експлуатаційним простоєм.
  • Гнучкість. Компактний розмір дозволяє ефективно використовувати простір та забезпечує гнучкість під час створення систем. Декілька пристроїв, які добре проходять у стандартні двері та ліфти, можна збирати у великогабаритні установки, що дозволяє легко нарощувати потужності відповідно до зростаючих потреб.
  • Економічна ефективність. Ви можете заощаджувати витрати на енергію, технічне обслуговування, запасні частини та монтаж. Витрати повного терміну експлуатації (понад 15-20 років) часто становлять половину таких витрат на теплообмінники з ущільнювальними прокладками.
  • Самоочищення. ППТО, як правило, є самоочисні завдяки сильно турбулізованим потокам. При використанні теплообмінника в умовах високого ризику забруднення або утворення накипу можна легко провести безрозбірне чищення.
  • мінімальні внутрішні обсяги
  • високий робочий тиск
  • висока міцність

Компактний паяний теплообмінник Swep в принципі складається з пакета гофрованих пластин із замикаючими наборами пластин спереду та ззаду. Набір замикаючих пластин складається з пластин, що герметизують, герметизують кілець і пластин-кришок. Для підключення Swep до системи клієнта використовуються різні типи з’єднань. У процесі вакуумного паяння паяне з’єднання утворюється в кожній точці контакту основного матеріалу з припоєм. Дизайн пластин такий, що створює теплообмінник Swep. Тип підключення може бути індивідуалізований відповідно до специфічних вимог місцевого ринку та конкретного застосування. Замикаючі пластини призначені для герметичного поділу простору між пластиною-кришкою та крайньою з гофрованих пластин, що утворюють канали. Замикаючі пластини називаються також початковою та кінцевою пластинами. У деяких моделях Swep замикаючі пластини інтегровані з пластинами-кришками. Кількість пластин-кришок залежить від моделі теплообмінника Swep, діапазону тиску тощо. Деякі теплообмінники Swep мають герметизуючі кільця для поділу простору між каналоутворювальною пластиною і пластиною-кришкою, інші мають дизайн, при якому герметизуючі кільця інтегровані з пластиною-кришкою і першою/останньою пластиною. Зауважимо також, що напрями так званих “ялинок” змінюються при переході від кожної пластини до сусідньої.

  • Матеріали пластин – AISI 316, Mo-steel.
  • Температура від -195 до +350 °С.
  • Потужність до 250 кВт

Види пропою:

  • Мідь (99,9%)
  • Нікелеві сплави

Виконання пластин:

  • симетричні кути нахилу рельєфу під тупим та гострим кутом;
  • здвоєні пластини для процесів, де не дозволяється змішування робочих середовищ.

Теплообмінники SWEP забезпечують ефективне використання енергії, матеріалів та простору в системах опалення, вентиляції, кондиціювання повітря та промисловості. SWEP пропонує найбільший асортимент продукції на ринку, і завдяки модульній концепції та великому досвіду може створювати оптимізовані рішення відповідно до вимог замовника. Паяні пластинчасті теплообмінники компанії SWEP схвалені такими сертифікаційними організаціями: Європа, Директива ЄС з обладнання, що працює під тиском (PED) США, Лабораторії з безпеки (UL) Японія, Японський інститут безпеки газу під високим тиском (KHK). Компанія також отримала схвалення багатьох інших сертифікаційних організацій.

Технічні дані теплообмінника B25TH

Характеристика Значення
Підключення 4*1″&22U; 2*22U+2*1 ”&22U
Тип теплообмінника Одноходовий, паяний, пластинчастий
Матеріал пластин Нержавіюча сталь
Пайка Мідь
Призначення теплообмінника Опалення/Кондесатор
Макс. потік 16,9 м3/год
Вага 3.96+(0.234*NoP) кг

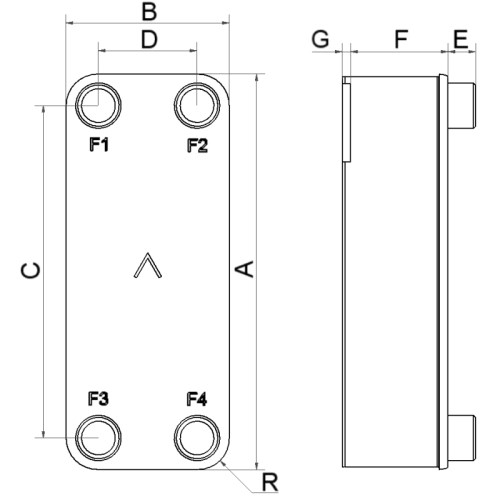

Технічні розміри

# мм
A 526
B 119
C 479
D 72
F 4,00+2,25*(NoP)
G 6
R 23
E_1 20
E_2 45
Завантажень для цього продукту поки не додано :( Ми працюємо над цим

Додаткова інформація

Кількість пластин

20, 30, 40, 50, 60, 70
