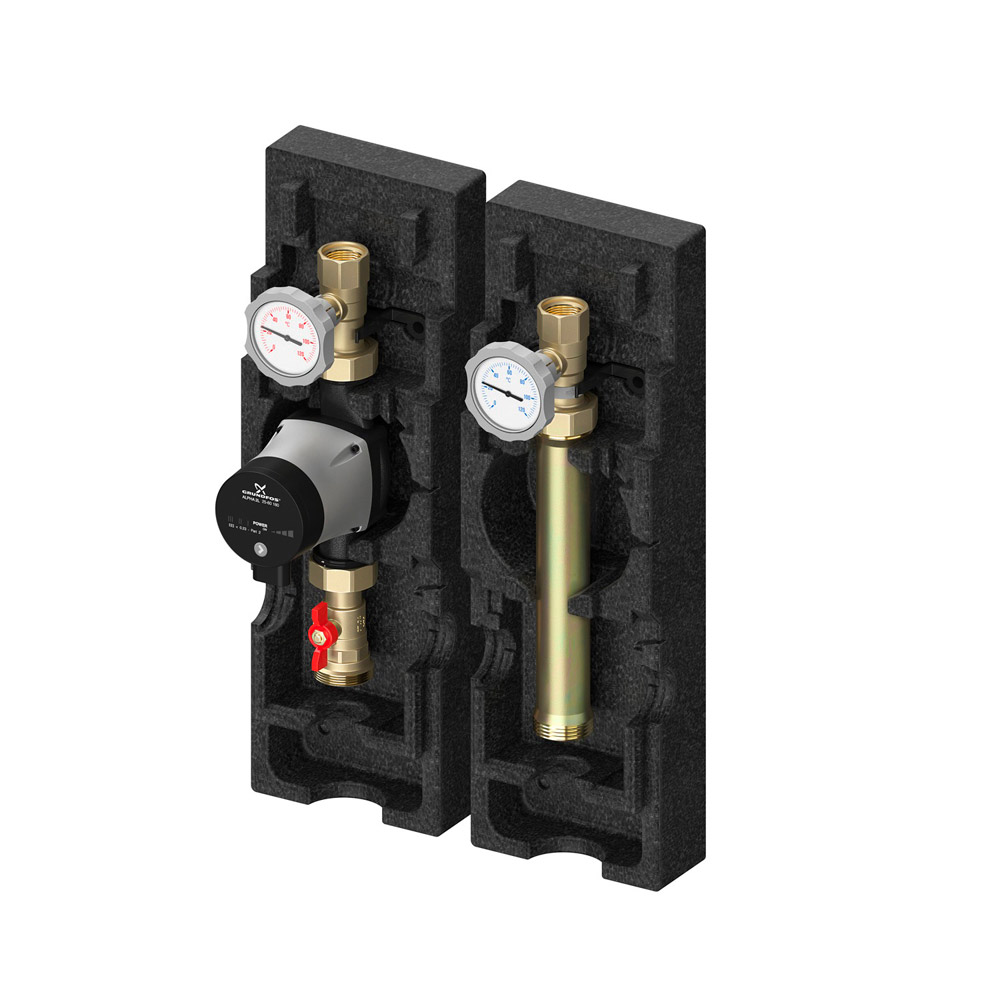

Насосна група Flamco Meibes V-UK (нова ізоляція)

Робоча характеристика груп V-UK DN 25, 32 в порівнянні з характеристиками насосів Wilo

Будова та розміри насосної групи V-MK

Позначення:

1. Знімна рукоятка з червоним термометром;
2. Знімна рукоятка із синім термометром;
3. Циркуляційний насос (або посадкове місце під насос із базою 180 мм);
4. Блокова ЕРР теплоізоляція;
5. Нікельований трубопровід;
6. НР 1 1/2″ HP для підключення до розподільного колектора;
7. Підключення до системи опалення ВР 1″ (для групи Ду 25 мм) або ВР 1 1/4″ (для групи Ду 32 мм);
8. Зворотний клапан;
9. Кульовий кран;
10. Монтажна консоль для кріплення арматурної збірки всередині ізоляції;
11. Ущільнення для монтажу насоса;
12. Накидна гайка НГ 1 1/2″;
13. Накидні гайки для підключення насоса НГ 1 1/2″ (для Ду 25 мм) або НГ 2″ (для Ду 32 мм);
