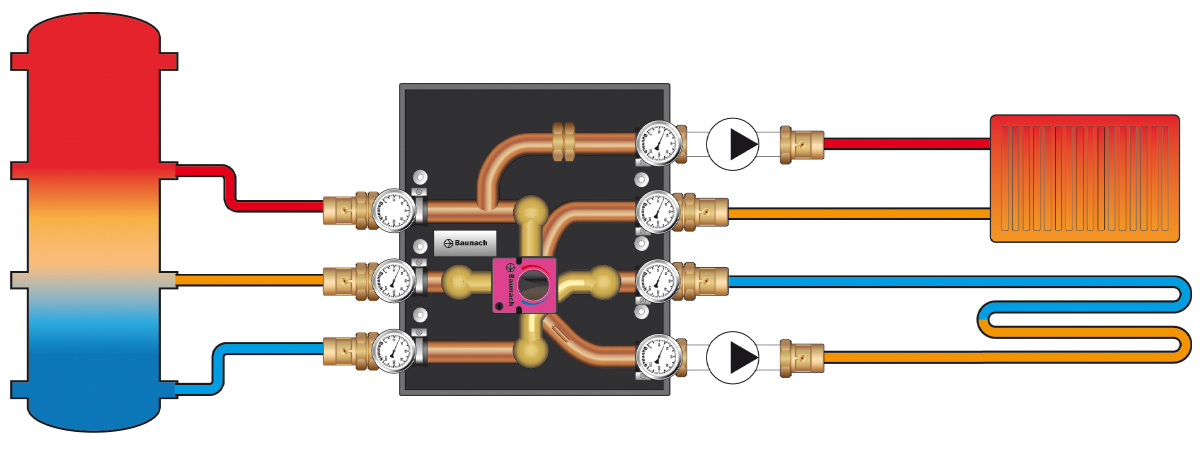

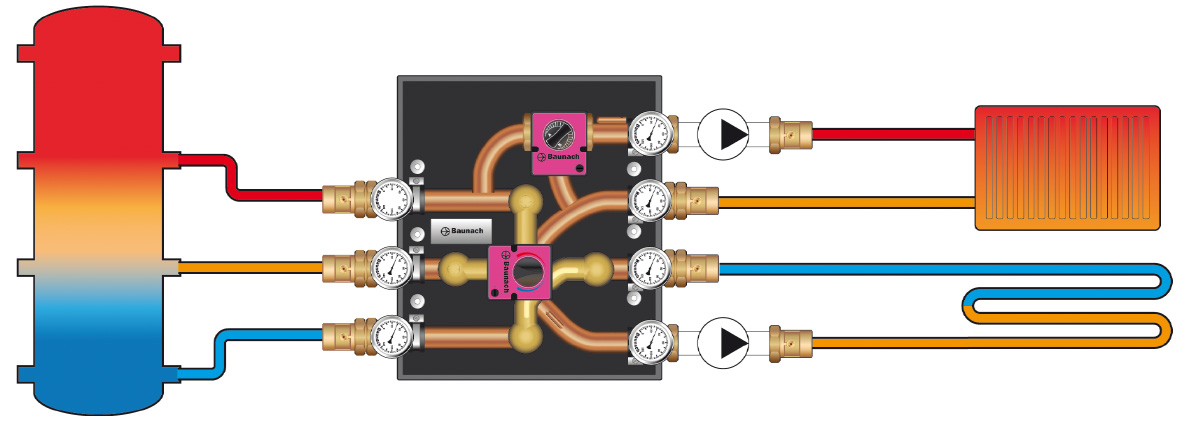

Насосні групи rendeMIX для ефективного вивантеження тепла з буферних ємностей rSYS DN25 3×4 R 35 та rMIX DN25 3×4+3mix R 35
Всі компоненти обв’язані мідной трубою ДУ 25 мм, всі виводи для трубних з’єднань обладнані відсічним шаровим краном з “американкой” ВР 1”, 7 термометрів, EPP-теплоізоляція
Примітка: Насоси опалювальних контурів повинні бути з частотним регулюванням
Порівняємо роботу класичної змішувальної групи з роботою спеціальної групи rendeMIX при завантаженні акамульованого тепла з буферної ємності

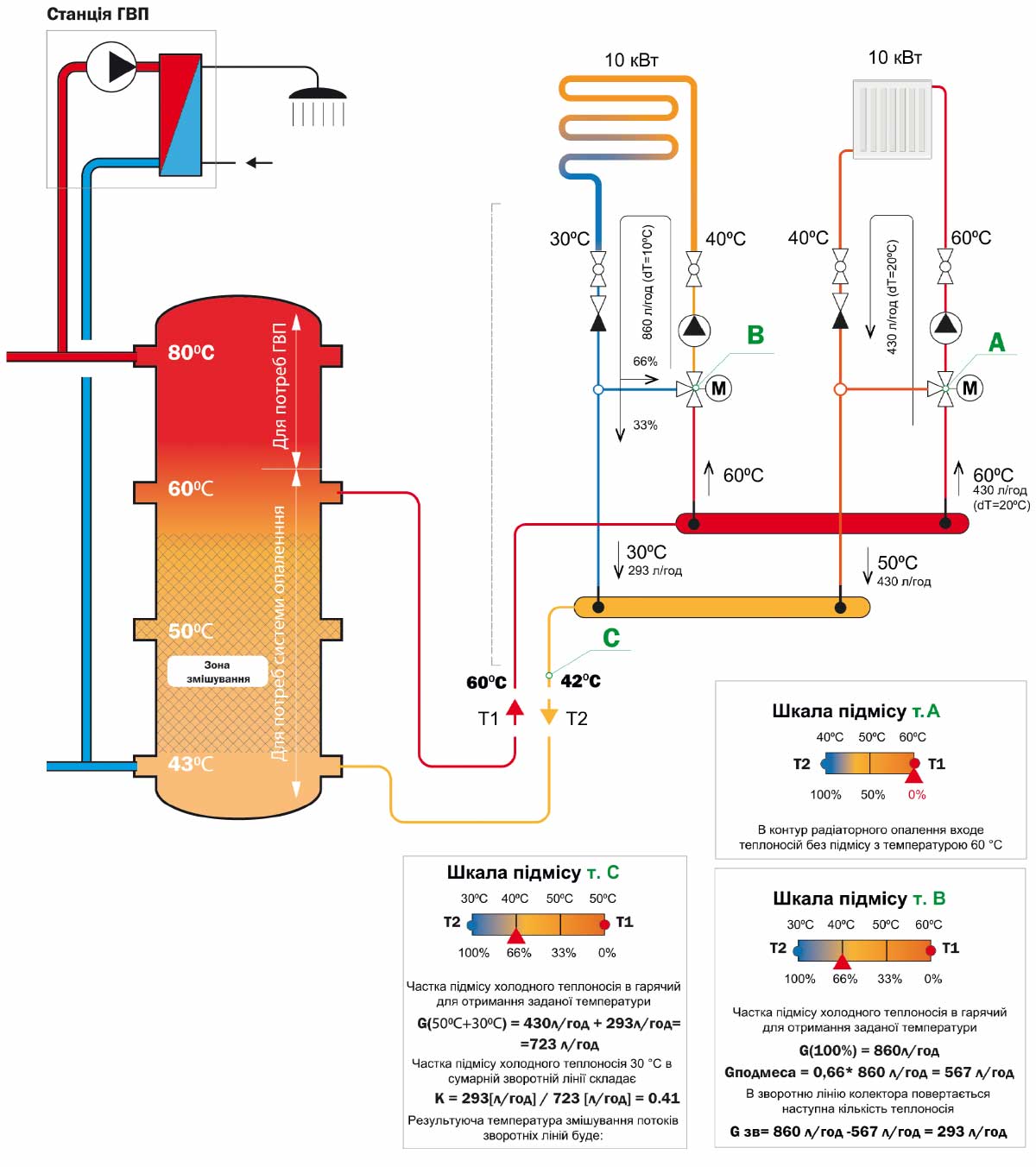

Класична обв’язка
Опис роботи “класичної обв’язки”:
Більш гарячий теплоносій легше холодного, тому під дією конвективних сил в самому верху буферної ємності накопичується найгарячіший теплоносій, а внизу – найхолодніший. Верхню частину буферної ємності резервують під потреби ГВП, для приготування якої потрібно найгарячіший теплоносій.
Насосні групи систем опалення підключають до нижньої зони буфреной ємності: Це дозволяє знижувати, по можливості, температуру теплогенерації за погодозалежним графіком, і не забрати на потреби опалення відкладений зверху ємності запас “гострого” теплоносія, відкладеного на потреби ГВП.
Насосні групи, що відбирають тепло на опалювальні контури обов’язково повинні бути змішувальними, і управлятися погодозалежною автоматикою. Це забезпечить економний відбір накопиченого в буфері тепла, і оптимальне вихолоджування теплоносія в кожному з контурів. Однак, через змішування зворотних ліній високотемпературних і низькотемпературних контурів, температура загальної зворотної лінії приходить в нижню частину буферної ємності досить теплою, що призводить до консервації великої кількості енергії у вигляді низько потенційного теплоносія, непридатного до подальшого використання. Через це, з буферної ємності можна вивантажити тільки до 70% енергії, яка була в неї завантажена.

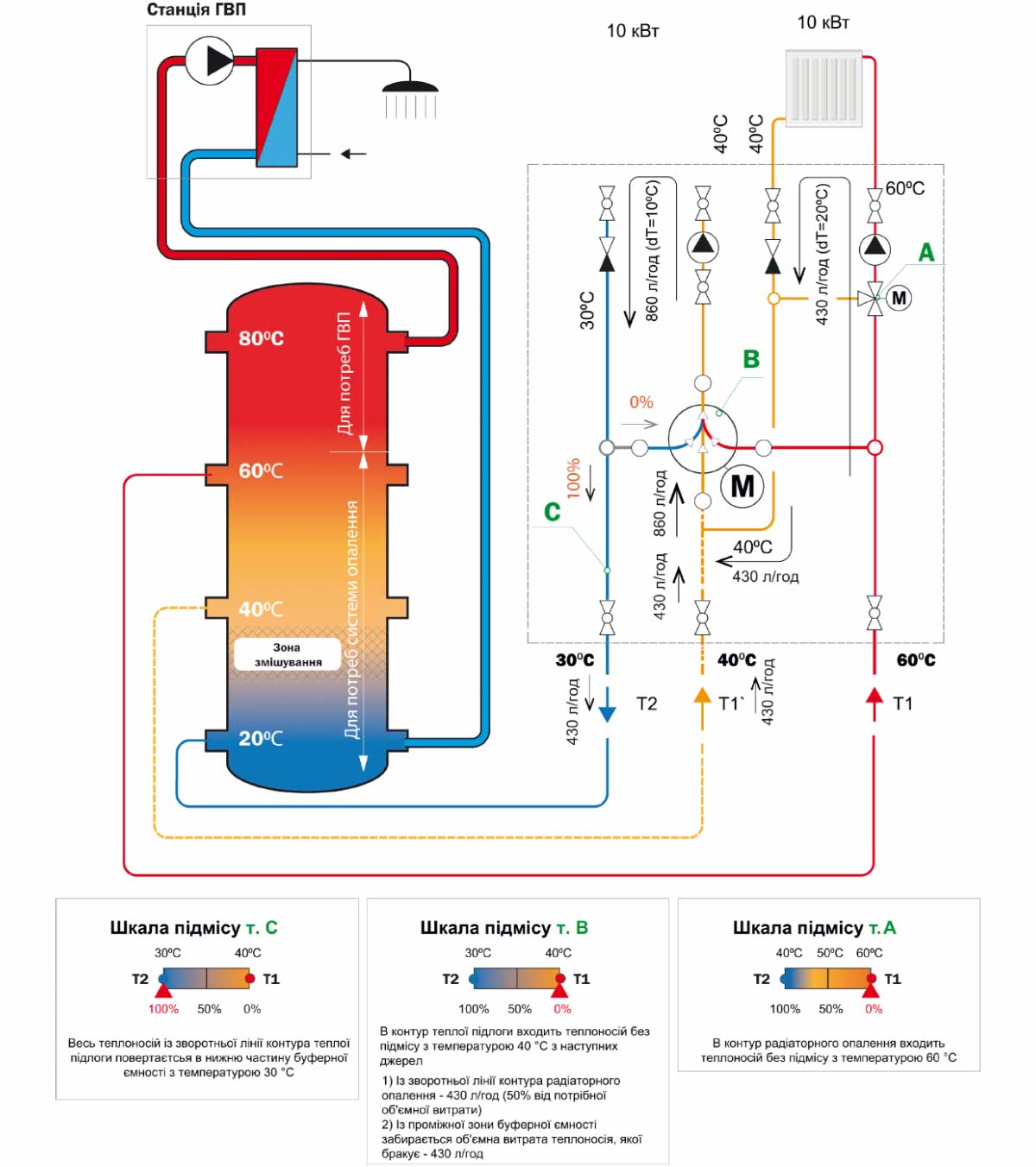

Опис роботи rendeMIX:
Теплоносій використовується так само, як і в класичної обв’язки, тільки ми використовуємо на потреби опалення середню зону нижньої частини буферної ємності, яка використовується для опалення.
Це надає ряд переваг:
1) Утилізується теплий низькопотенційний теплоносій із зони змішування, на потреби низькотемпературного опалювального контура
2) В нижню частину буферної ємності приходить максимально охолоджений теплоносій з температурою зворотної лінії низькотемпературного контуру
3) Якщо низькотемпературний контур в даний момент не потребує у зворотній лінії високотемпературного контуру, остання відправляється в середню зону опалювальної частини буферної ємності, не перемішуючись з холодним теплоносієм. При виникненні потреби, низькотемпературний контур використовує з користю цей теплоносій
4) Більш якісно використовується обсяг буферної ємності
5) З буферної ємності можна вивантажити до 90% завантаженого тепла
6) Завантаження буферної ємності вистачає на більшу кількість часу
| Конфігурація | 1 змішувальний контур, 2 змішувальних контура |
|---|
