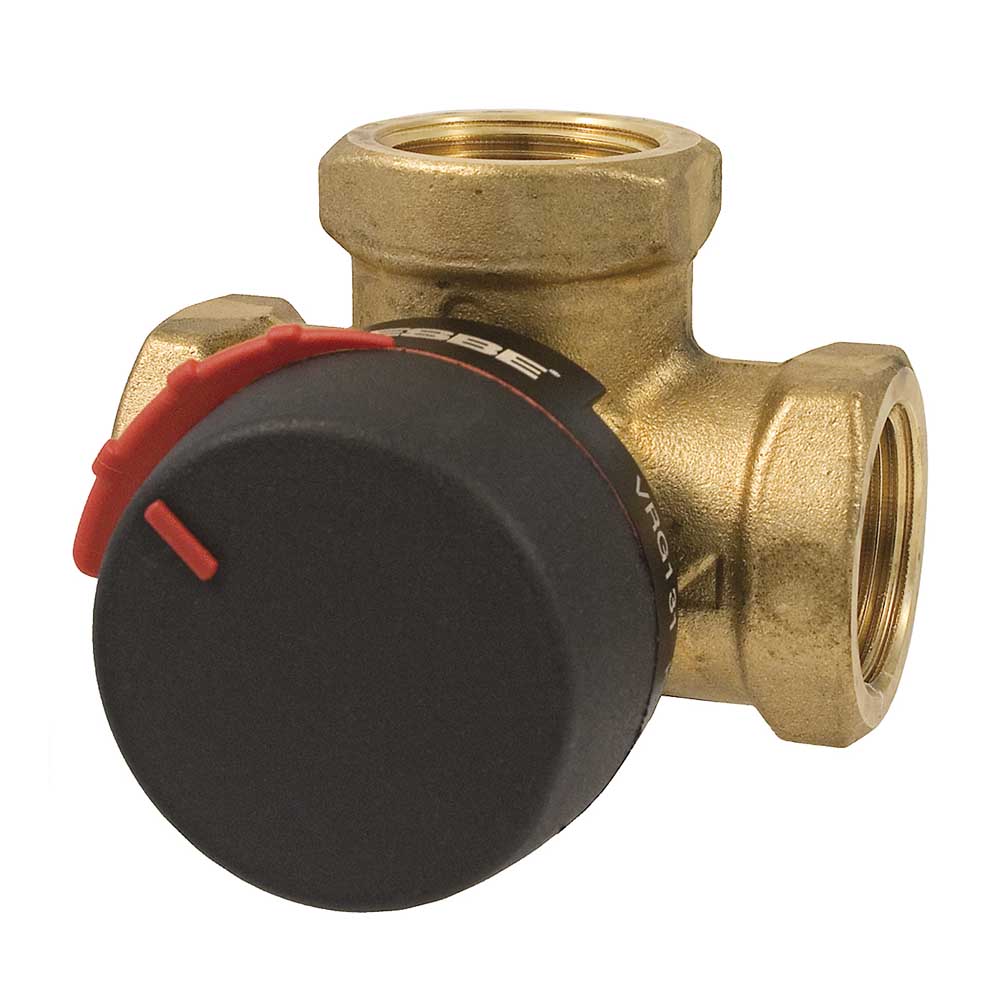

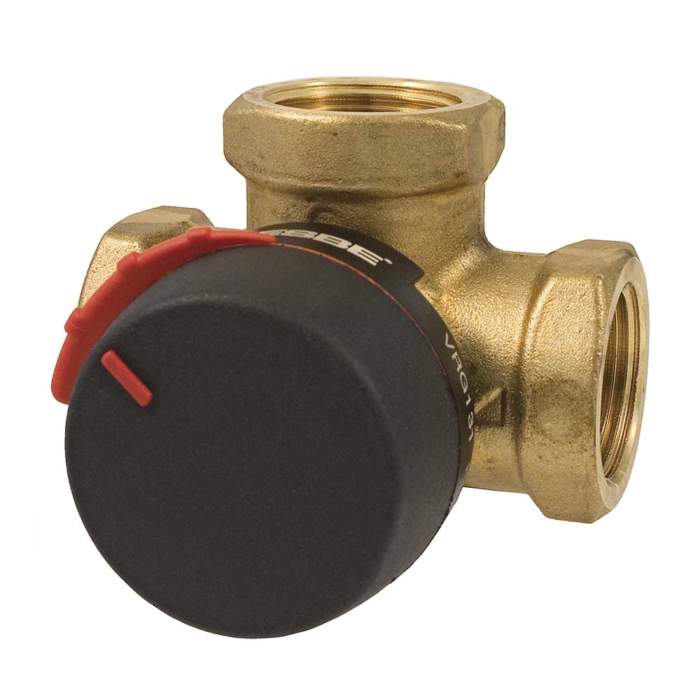

Поворотний змішувальний 3-ходовий клапан VRG 131

Від 4 721,60  з ПДВ

Поворотний змішувальний 3-ходовий клапан VRG 131 для змішування та відведення. Клапани виготовлені з високопродуктивної латуні, що дозволяє їх використання в системах опалення та охолодження. Серія VRG доступна у типорозмірах DN15-50. У комплект поставки входять різні типи приєднань для більшості труб. Клапан чудово комбінується з приводами та контролерами ESBE.

Особливості:

  • Чудове регулювання для кращої продуктивності;
  • Компактний та легке встановлення;
  • Тривалий термін експлуатації.

Технічні характеристики:

  • Робочий тиск: 10 бар;
  • Тиск блокування: 200 кПа;
  • Діапазон регулювання Kv/Kv хв, A-AB: 100;
  • Температура теплоносія, макс. постійно: +110 °C;
  • Температура теплоносія, макс. тимчасово: +130 °C;
  • Температура теплоносія, хв.: -10 °C;
  • Матеріал, Корпус клапана: Стійка до корозії латунна поверхня, DZR;
  • Матеріал, Золотник: Зносостійка латунна поверхня;
  • Матеріал, Шток та втулка: PPS композит;
  • Матеріал, Ущільнювальні прокладки: EPDM.
Артикул: ESBE VRG131 Категорія: Позначка:
Виробник:ESBE

Опис

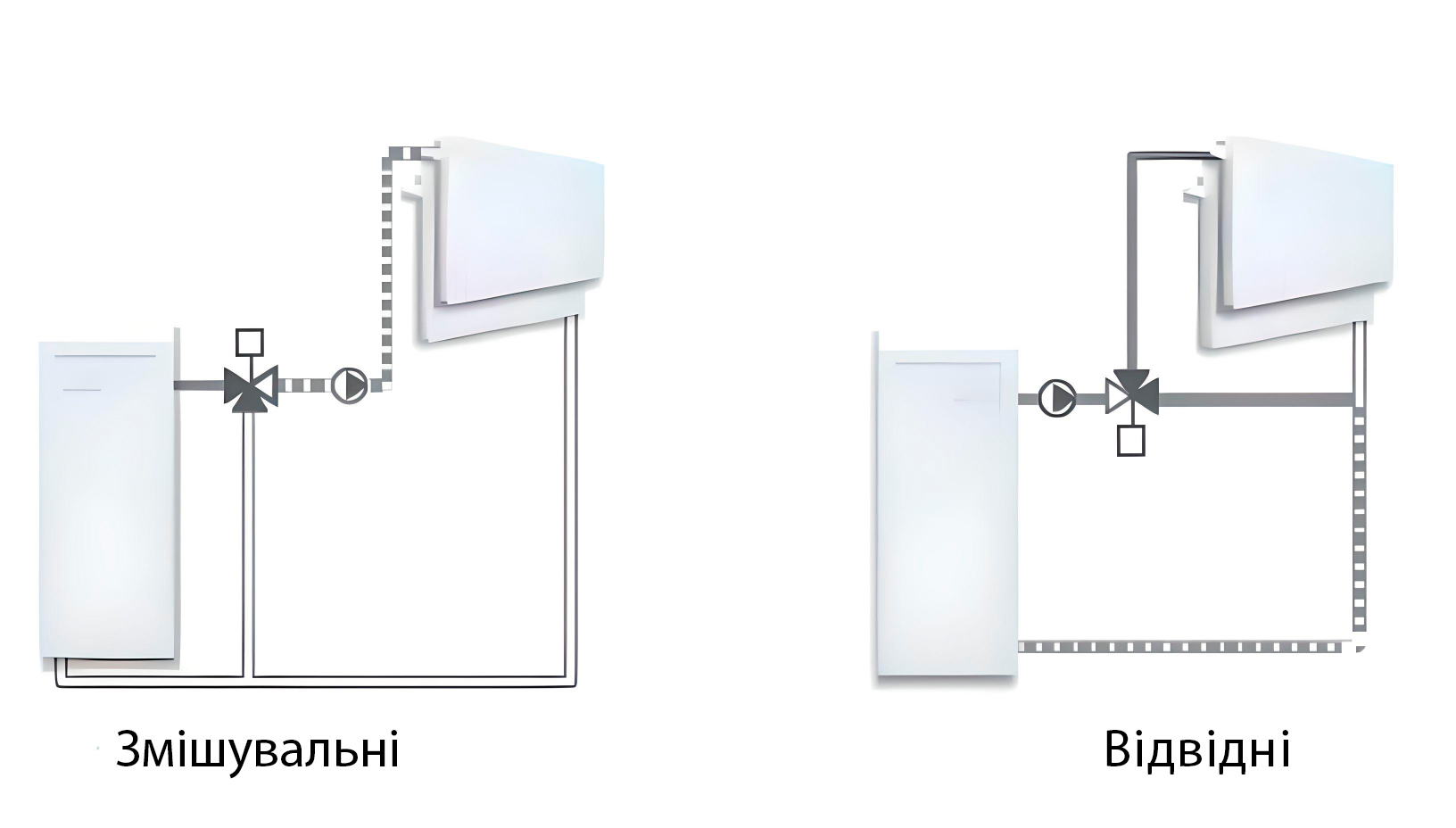

Способи підключення

Технічні характеристики клапану

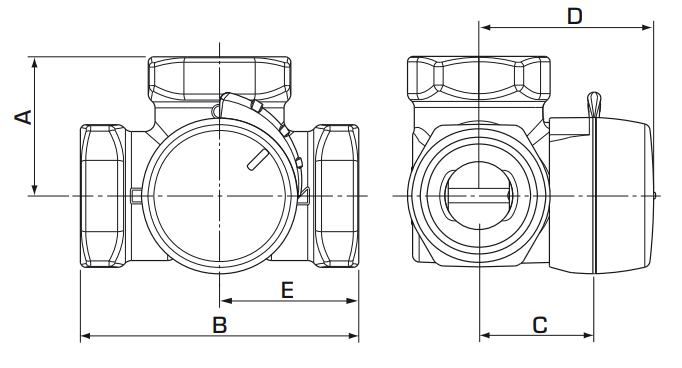

Арт. № Серія DN Kvs З’єданання A B C D E Маса, кг
11600600 VRG 131 15 4 Rp 1/2″ 36 72 32 50 36 0,40
11600900 VRG 131 20 6.3 Rp 3/4″ 36 72 32 50 36 0,43
11601100 VRG 131 25 10 Rp 1″ 41 82 34 52 41 0,70
11601200 VRG 131 32 16 Rp 1 1/4″ 47 94 37 55 47 0,95
11603400 VRG 131 40 25 Rp 1 1/2″ 53 106 44 62 53 1,68
11603600 VRG 131 50 40 Rp 2″ 60 120 46 64 60 2,30

РОЗРАХУНОК

РАДІАТОРНІ І ПІДЛОГОВІ

Почніть із необхідної потужності в кВт (наприклад, 25 кВт) та переміщайтеся вертикально до вибору ∆t (наприклад, 15°С). Переміщайтесь горизонтально до затіненого поля (падіння тиску 3-15 кПа) та виберіть меншу Kvs- величину (наприклад, 4.0). Змішувальний клапан з відповідною Kvs-величиною, буде знайдений у відповідному описі виробу.

ІНШІ ЗАСТОСУВАННЯ

Переконайтеся, що максимальне ΔР не перевищено (див. лінії А та В у графіку нижче).

Завантажень для цього продукту поки не додано :( Ми працюємо над цим

Додаткова інформація

Номінальний діаметр

DN 15, DN 20, DN 25, DN 32, DN 40, DN 50
