Контролер TECH для сонячних систем ST-402N PWM

12 723,60  з ПДВ

Призначення: Для котлів
Тип: Контролер

Особливості:

  • Плавне керування роботою колекторного насоса з сигналом PWM
  • Керування роботою додаткового насоса або клапана
  • Можливість під’єднання обладнання: циркуляційного насоса, електричного нагрівача або подавання сигналу котла ЦО для його розпалювання
  • Захист від перегрівання та замерзання колектора
  • Контроль і обслуговування роботи системи сонячного колектора у сімнадцяти конфігураціях

Додаткові характеристики:

  • Напруга: 220 В – 50 Гц
  • Навантаження на виході насоса: 1 А
  • Навантаження на додатковому виході: 1 А
  • Навантаження на виході насоса/клапана: 1 А
  • Термостійкість солярного датчика: -30 °C – 180 °C
  • Великий дисплей, який добре читається
  • Корпус виготовлений з високоякісних матеріалів, стійких до високих та низьких температур.

Матеріал:

  • Пластик

Комплектація:

  • Контролер
  • Інструкція
Габарити (ВхШхГ): 16.3 х 11 х 5.7 см
Вага: 0.72 кг
Артикул: ST-402N-PWM Категорія: Позначка:
Виробник:TECH

Опис

Контролер TECH ST-402n PWM

Призначений для управління систем сонячних колекторів. Цей колектор управляє головним насосом (колекторним) на підставі вимірювання температури в колекторі і в баку-накопичувачі. Існує можливість підключення додаткових приладів, таких як змішувальний насос, електричний нагрівач або передача сигналу на котел ЦО з метою його включення. Управління циркуляційним насосом, а також передача сигналу для розпалювання котла ЦО можливо безпосередньо з контролера, але в разі управління електричним нагрівачем необхідний додатковий передавач сигналу.

Функції контролера:

  • Управління роботи насосів (або насосом і клапаном)
  • Управління насосом c сигналом PWM
  • Нагляд і управління роботою в дев’яти різних конфігураціях колекторної системи
  • Захист від перегріву і замерзання колектора
  • Можливість підключення додаткового пристрою: циркуляційного насоса, електричного нагрівача або передача сигналу на котел ЦО з метою його включення

Оснащення контролера:

  • Великий, добре читається ЖК-дисплей
  • Датчик температури колектора: PT1000
  • Датчик температури бака-накопичувача: PT1000
  • Корпус, виготовлений з високоякісних матеріалів, стійких на високі і низькі температури

Параметри продукту

Харктеристика Од. вим. Значення
Напруга живлення В 230В +/- 10% /50Гц
Максимальна споживана потужність Вт 4
Температура довкілля °C 5-50
Макс. навантаження на кожен вихід A 1
Точність вимірювання °C 1
Термостійкість датчиків °C -30 – 180
Перемичка запобіжника A 3,15
Діапазон регулювання температури °C 8 – 90

Схема підключення:

17 Схем Систем

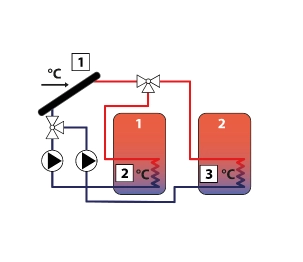

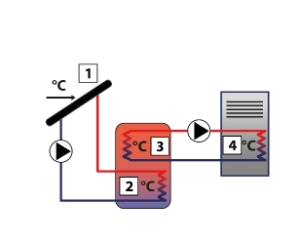

Схема 1/17 — Основна

Схема 2/17 — один бак, секвенція

Схема 3/17 — два коллектори, два насоси

Схема 4/17 – два коллектори, клапан

Схема 5/17 – підігрів за допомогою котла

Схема 6/17 – два баки, клапан

Cхема 7/17 – два баки, два клапани

Схема 8/17 – два баки – секвенція

Схема 9/17 – теплообмінник

Схема 10/17 – дворежимна піч

Схема 11/17 – підігрів повернення ЦО

Схема 12/17 – 2-х колекторних насосів

Схема 13/17 — два колектори, насос, клапан, бак та додатковий приймач

Схема 14/17 – підігрів повернення ЦО

Схема 15/17 – 2-х накопичувальних бака

Схема 16/17 – накопичувальний бак – солярний

Схема 17/17 – колекторний насос
