Сонячна насосна станція Meibes SolaVentec II

Як працює сонячна станція Meibes SolaVentec II

Насосна група Meibes SolaVentec II не має зворотніх клапанів, зворотній циркуляції перешкоджає термічний ламаний міст та клапан із термоприводом.

Термопривід (7) керує клапаном (8), відкриваючи і закриваючи його паралельно із увімкненням та вимкненням насосу, тим самим регулюючи протік теплоносія саме тоді коли це потрібно.

Зі сторони подачі  станції SolaVentec II є спеціальний елемент – термічний ламаний міст. Його суть полягає у тому, що завдяки оберненій U-подібній формі зворотній потік досягає верхньої точки мосту та залишається там завдяки різниці густин між верхньою та нижньою частиною оберненого U-подібного елементу.

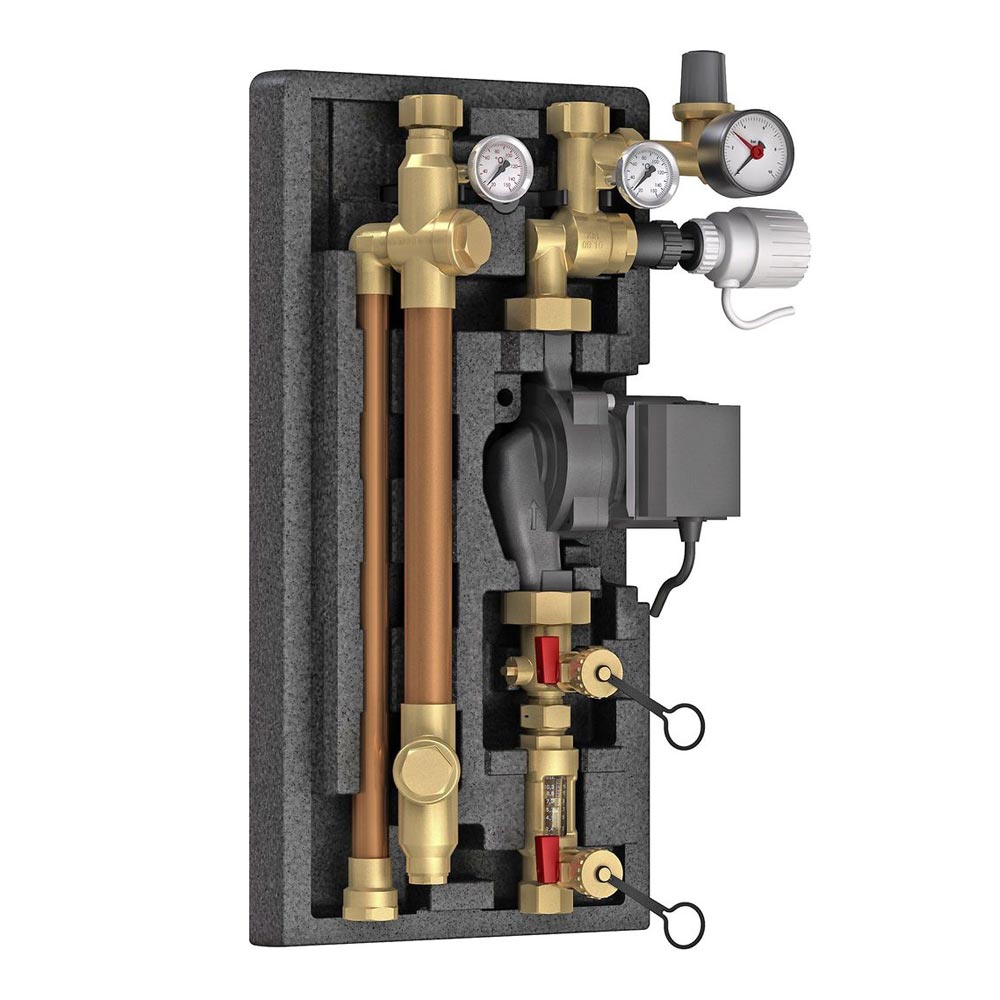

Основні елементи сонячної насосної групи Meibes SolaVentec II

1, 2 – вихід теплоносія до сонячних колекторів;
3, 4 – вихід теплоносія до теплообмінника акумулятора тепла;
5 – запобіжний клапан на 6 бар;
6 – манометр 10 бар;
7 – нормальнозакритий термопривід ~220В;
8 – клапан термоприводу;
9 – циркуляційний насос DN25 180 мм;
10 – кульовий кран для відключення насосу та регулювання витрати;
11 – патрубок підключення розширювального баку ЗР 3/4″;
12 – гофротрубка каналізації (не входить в комплект);
13 – кран KFE 1/2″ для заповнення системи;
14 – шток без ручки для регулювання витрати;
15 – кран Маєвського;
16 – термічний ламаний міст;
17 – EPP теплоізоляція;
18 – витратомір типу тахометр з металічним поплавком;
19 – термометри;
20 – кріпильна рамка.
