Контролер ST-48 призначений для керування котлом з автоматичною подачею палива, оснащеним вентилятором і пристроєм, що подає. Контролер ST-48 управляє насосом центрального опалення, насосом гарячого водопостачання, насосом опалення підлоги, а також роботою вентилятора наддуву і пристроєм, що подає. Основним завданням даного контролера є підтримання заданої температури теплоносія на виході з котла, за допомогою включення/вимкнення вентилятора наддуву. Завдяки функціоналу даного контролера є можливість вибору одного з чотирьох режимів роботи насосів: опалення будинку, пріоритет бойлера, паралельні насоси, літній режим. Також передбачена спільна робота контролера ST-48 з двопозиційним кімнатним терморегулятором або терморегулятором зі зв’язком RS. Завдяки наявності цієї функції управління температурою в приміщенні стає найбільш комфортним. Корпус виконаний із металевого матеріалу та призначений для прихованого монтажу в котлі.
Контролер TECH для пилетного котла ST-48
16 264,00 ₴ з ПДВ
Опис
Функції контролера:
- управління вентилятором
- керування подавальним пристроєм
- управління насосом ЦО
- управління насосом ГВП
- керування насосом підлогового опалення
- керування насосом рециркуляції
- можливість підключення кімнатного двопозиційного терморегулятора та терморегулятора зі зв’язком RS
- можливість підключення інтернет-модуля ST-505 Ethernet або ST-WiFi RS
- можливість керування двома клапанами за допомогою додаткових модулів ST-i-1, ST-i-1m,
- тижневе графік опалення (опція)
Оснащення контролера:
- великий РК-дисплей
- ручка імпульсатора
- датчик температури центрального опалення (встановлюється на лінії подачі котла)
- датчик температури гарячого водопостачання (встановлюється у баку ГВП)
- датчик температури опалення підлоги (встановлюється в опалювальному контурі)
- захист від закипання – термік (встановлюється на лінії подачі котла)
- датчик температури на пристрої, що подає (термостат захисту системи подачі палива від зворотного вогню)
- корпус виконаний з металевого матеріалу та призначений для прихованого монтажу в котлі
Параметри контроллера TECH ST-48
| Характеристика | Один. вим. | Значення |
|---|---|---|
| Живлення | V | 230V ± 10% / 50Hz |
| Потужність | W | 11 |
| Температура довкілля | °C | 5 – 50 |
| Макс. навантаження на виході | A | 0,5 |
| Навантаження на виході вентилятора | A | 0,5 |
| Макс. навантаження на виході насоса ГВП | A | 0,5 |
| Макс. навантаження завантажувального пристрою | A | 2 |
| Макс. навантаження насоса рециркуляції | A | 0,5 |
| Макс. навантаження насоса підлогового опалення | A | 0,5 |
| Точність виміру | °C | 1 |
| Діапазон налаштування температури | °C | 45 – 80 |
| Діапазон виміру | °C | 0 – 90 |
| Пікова температура датчика | °C | – 25 – 90 |
| Пікова температура датчика вихлопних газів | °C | -30 – 480 |
| Запобіжник | A | 6,3 |

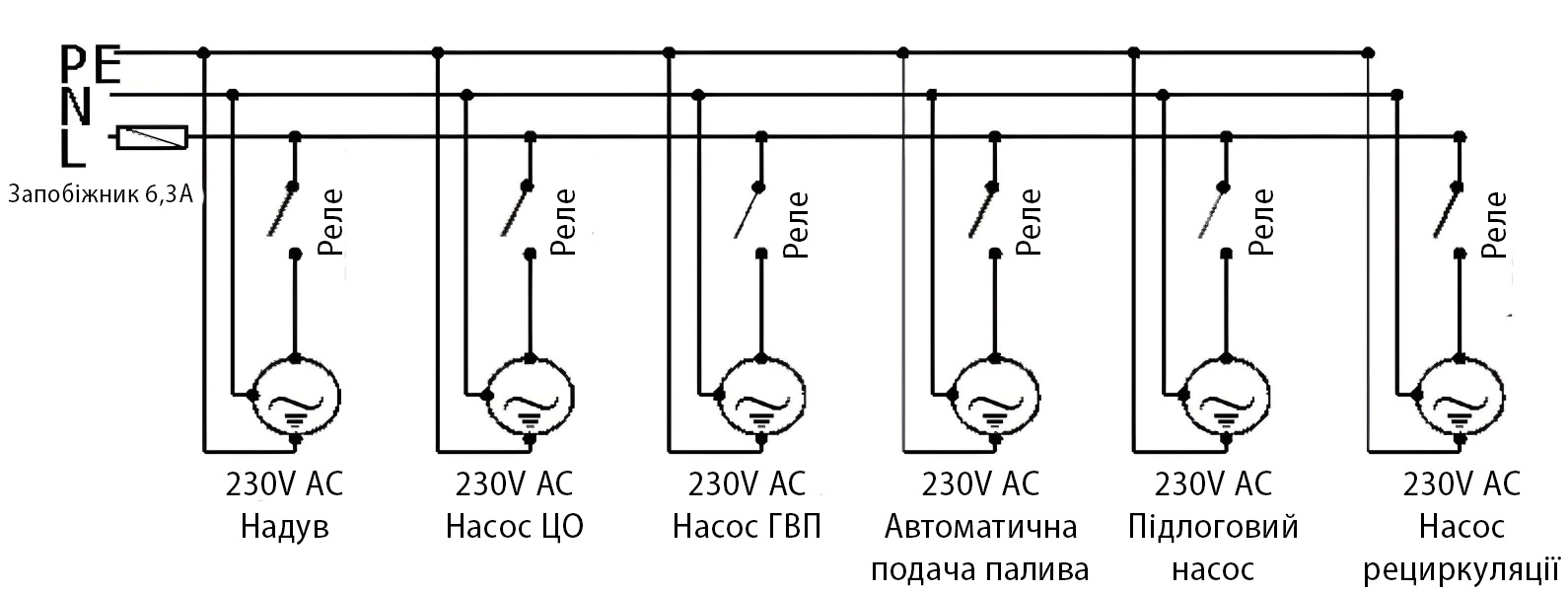

Схема підключення кабелів до контроллера
| PE | Заземлення |
|---|---|
| N | Нейтраль (0) |
| L | Фаза |
