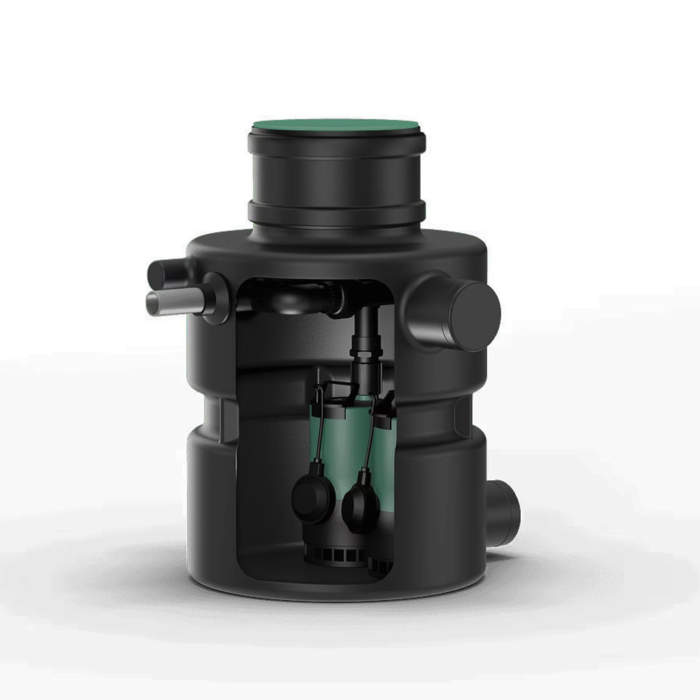

Автоматична установка водовідведення Wilo-DrainLift Box

DrainLift BOX-32 … і DrainLift BOX-32 … D …

Газо- та водонепроникний збірний резервуар із пластику з внутрішньою камерою, в якій не утворюються відкладення. Два зсунутих на 180° під’єднань DN 100 для приливу, а також для розповітрення та прокладання кабелю. Напірний патрубок розміщено зсунутим убік на 90° щодо обох під’єднань. Для простого технічного обслуговування установки є кришка, яка слугує за отвір для проведення огляду.

Насос для відведення стічних вод з вбудованим вихровим механізмом (віхрова функція), відкритим багатоканальним робочим колесом і вертикальним нарізним під’єднанням. Корпус насоса, всмоктувальний кошик та робоче колесо з композитного матеріалу. 1~ двигун (кожух охолодження) з вбудованим робочим конденсатором і автоматично керованим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Під’єднувальний кабель із поплавковим вимикачем і змонтованим штекером (CEE 7/7).

Вихрова функція забезпечує постійне завихрення у всмоктувальній частині насоса. Завихрення запобігає опусканню та відкладанню осадів. Завдяки цьому приямок насоса залишається завжди чистим і зменшується утворення запаху.

Керування за рівнем здійснюється за допомогою поплавкового вимикача, встановленого на насосі. Рівень перемикання «Насос увімк/вимк» визначається довжиною кабелю поплавкового вимикача.

DrainLift BOX-32 … DS …

Газо- та водонепроникний збірний резервуар із пластику з внутрішньою камерою, в якій не утворюються відкладення. Два зсунутих на 180° під’єднань DN 100 для приливу, а також для розповітрення та прокладання кабелю. Напірний патрубок розміщено зсунутим убік на 90° щодо обох під’єднань. Для простого технічного обслуговування установки є кришка, яка слугує за отвір для проведення огляду.

Насос для відведення стічних вод з вбудованим вихровим механізмом (віхрова функція), відкритим багатоканальним робочим колесом і вертикальним нарізним під’єднанням. Корпус насоса, всмоктувальний кошик та робоче колесо з композитного матеріалу. 1~ двигун (кожух охолодження) з вбудованим робочим конденсатором і автоматично керованим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Під’єднувальний кабель із поплавковим вимикачем і змонтованим штекером (CEE 7/7).

Вихрова функція забезпечує постійне завихрення у всмоктувальній частині насоса. Завихрення запобігає опусканню та відкладанню осадів. Завдяки цьому приямок насоса залишається завжди чистим і зменшується утворення запаху.

Керування за рівнем здійснюється за допомогою окремого поплавкового вимикача в резервуарі та комутаційного пристрою. Комутаційний пристрій попередньо налаштований. Момент перемикання «Насос увімк.» задається довжиною кабелю поплавкового вимикача. Момент перемикання «Насос вимк.» визначається заданим часом роботи за інерцією в комутаційному пристрої. Комутаційний пристрій забезпечує наведені нижче функції:

• Узагальнений сигнал про несправності (SSM) та узагальнений сигнал про роботу (SBM).
• Роздільна сигналізація про несправності (ESM) і роздільна сигналізація про роботу (EBM).
• Сигнал тривоги про підняття води.Додатковий поплавковий вимикач як приладдя.
• Вбудована звукова сигналізація, незалежна від мережі.До комплекту постачання належить акумулятор 9 В.

DrainLift BOX-40 … і DrainLift BOX-40 … D …

Газо- та водонепроникний збірний резервуар із пластику з внутрішньою камерою, в якій не утворюються відкладення. Два зсунутих на 180° під’єднань DN 100 для приливу, а також для розповітрення та прокладання кабелю. Напірний патрубок розміщено зсунутим убік на 90° щодо обох під’єднань. Для простого технічного обслуговування установки є кришка, яка слугує за отвір для проведення огляду.

Насос для відведення стічних вод, з вільнопротічним робочим колесом і вертикальним різьбовим з’єднанням. Корпус гідравліки із сірого чавуну, робоче колесо з пластику. Двигун змінного струму (1~) з поверхневим охолодженням, із вбудованим робочим конденсатором і автоматично керуючим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Розбірний під’єднувальний кабель із поплавковим вимикачем і змонтованим штекером (CEE 7/7).

Керування за рівнем здійснюється за допомогою поплавкового вимикача, встановленого на насосі. Рівень перемикання «Насос увімк/вимк» визначається довжиною кабелю поплавкового вимикача.

DrainLift BOX-40 … DS …

Газо- та водонепроникний збірний резервуар із пластику з внутрішньою камерою, в якій не утворюються відкладення. Два зсунутих на 180° під’єднань DN 100 для приливу, а також для розповітрення та прокладання кабелю. Напірний патрубок розміщено зсунутим убік на 90° щодо обох під’єднань. Для простого технічного обслуговування установки є кришка, яка слугує за отвір для проведення огляду.

Насос для відведення стічних вод, з вільнопротічним робочим колесом і вертикальним різьбовим з’єднанням. Корпус гідравліки із сірого чавуну, робоче колесо з пластику. Двигун змінного струму (1~) з поверхневим охолодженням, із вбудованим робочим конденсатором і автоматично керуючим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Роз’ємний з’єднувальний кабель зі змонтованим штекером (CEE 7/7).

Керування за рівнем здійснюється за допомогою окремого поплавкового вимикача в резервуарі та комутаційного пристрою. Комутаційний пристрій попередньо налаштований. Момент перемикання «Насос увімк.» задається довжиною кабелю поплавкового вимикача. Момент перемикання «Насос вимк.» визначається заданим часом роботи за інерцією в комутаційному пристрої. Комутаційний пристрій забезпечує наведені нижче функції:

• Узагальнений сигнал про несправності (SSM) та узагальнений сигнал про роботу (SBM).
• Роздільна сигналізація про несправності (ESM) і роздільна сигналізація про роботу (EBM).
• Сигнал тривоги про підняття води.Додатковий поплавковий вимикач як приладдя.
• Вбудована звукова сигналізація, незалежна від мережі.До комплекту постачання належить акумулятор 9 В.

DrainLift BOX … E

• Шахта із синтетичного матеріалу із вбудованою системою трубопроводів
• Система трубопроводів зі зворотним клапаном
• Насос з поплавковим вимикачем і штекером
• Напірний шланг (внутрішній діаметр: 40 мм/1,5 дюйма), разом із затискачами для шланга
• Ущільнювальне кільце для ущільнення кришки резервуара та для запобігання поширенню запахів
• Монтаж під підлогою
  • Кришка резервуара з рамою для облицювальної плитки та підлоговим зливом
  • Кришка для прикриття при чорнових роботах
• Монтаж на підлозі
  • Кришка резервуара (муфтова заглушка каналізаційної труби)
  • Матеріал для кріплення захисту від спливання
• Інструкція з монтажу та експлуатації

DrainLift BOX … D

• Шахта із синтетичного матеріалу із вбудованою системою трубопроводів
• Система трубопроводів зі зворотним клапаном і трубним розгалужувачем
• Два насоси з поплавковим вимикачем і штекером
• Напірний шланг (внутрішній діаметр: 40 мм/1,5 дюйма), разом із затискачами для шланга
• Ущільнювальне кільце для ущільнення кришки резервуара та для запобігання поширенню запахів
• Монтаж під підлогою
  • Кришка резервуара з рамою для облицювальної плитки та підлоговим зливом
  • Кришка для прикриття при чорнових роботах
• Монтаж на підлозі
  • Кришка резервуара (муфтова заглушка каналізаційної труби)
  • Матеріал для кріплення захисту від спливання
• Інструкція з монтажу та експлуатації

DrainLift BOX … DS

• Шахта із синтетичного матеріалу із вбудованою системою трубопроводів
• Система трубопроводів зі зворотним клапаном і трубним розгалужувачем
• Два насоси зі штекером
• Напірний шланг (внутрішній діаметр: 40 мм/1,5 дюйма), разом із затискачами для шланга
• Ущільнювальне кільце для ущільнення кришки резервуара та для запобігання поширенню запахів
• Монтаж під підлогою
  • Кришка резервуара з рамою для облицювальної плитки та підлоговим зливом
  • Кришка для прикриття при чорнових роботах
• Монтаж на підлозі
  • Кришка резервуара (муфтова заглушка каналізаційної труби)
  • Матеріал для кріплення захисту від спливання
• Комутаційний пристрій з поплавковим вимикачем і штекером
• Акумулятор 9 В
• Інструкція з монтажу та експлуатації

• Манжета − для захисту від потрапляння ґрунтових вод у разі монтажу під підлогою.
• Прилади сигналізації − для визначення негерметичності.
• Поплавковий вимикач − для визначення підвищеного рівня води.
• Мембранний насос − для аварійного зливу.
• Запірний клапан
