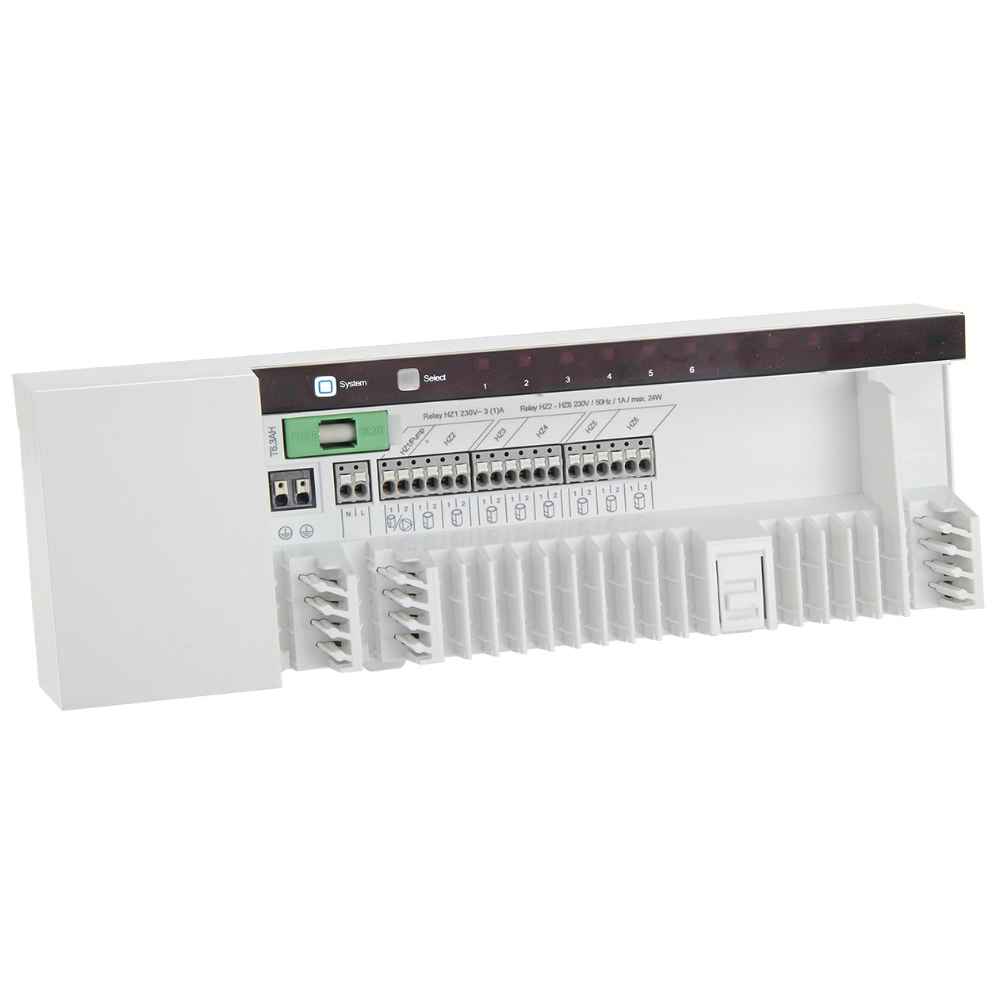

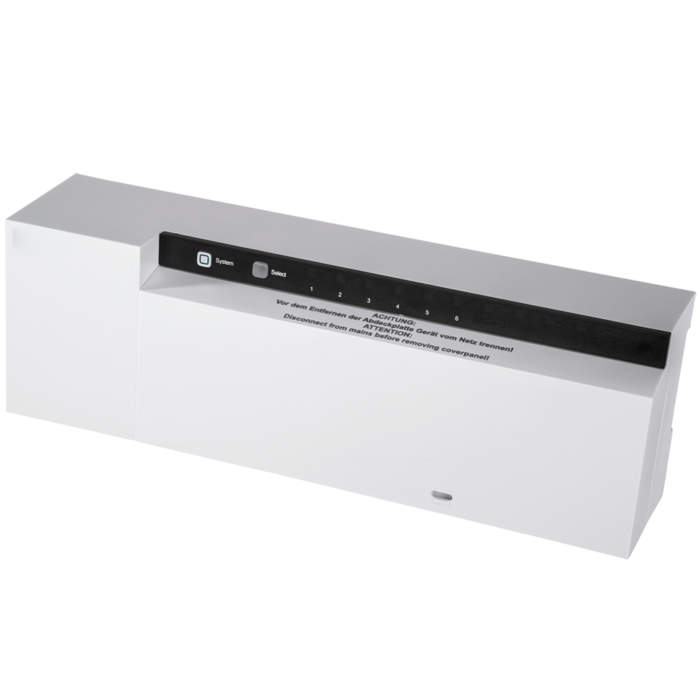

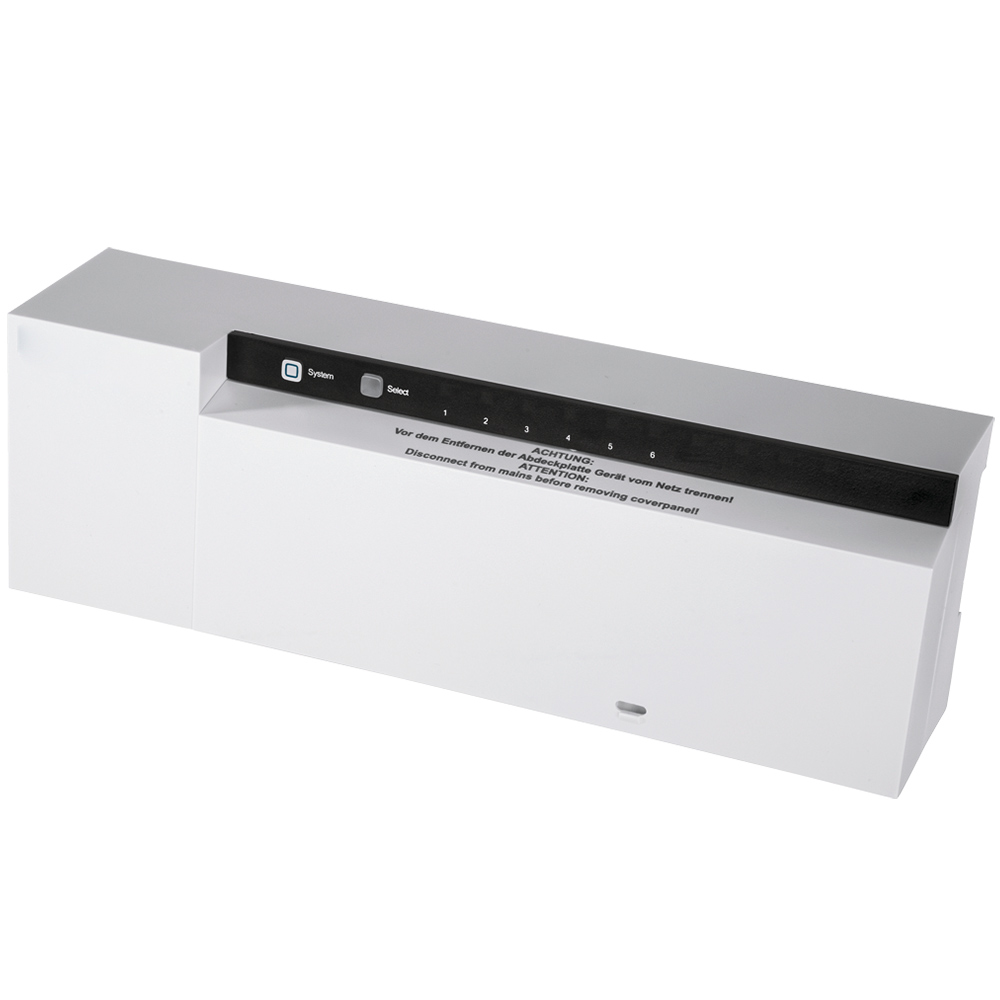

Базовий модуль Alpha

Від 6 368,06  з ПДВ

Базовий модуль Alpha призначений для точного управління кліматом в приміщеннях, які опалюються (або охолоджуються) такими системами, як “тепла підлога”, “теплі стіни”.

Базові модулі мають 6 або 10 контрольованих кліматичних зон (приміщень). До кожної зони прив’язаний центральний блок керування Alpha, або Датчик кімнатної температури Alpha. Також кожна зона має клеми для підключення термоприводів (норм. закр. / відкр. – налаштовується; 230 В або 24 В, в залежності від типу модуля). Під час отримання запиту від датчика температури певної зони на подачу теплоносія, термоприводи цієї зони отримують сигнал на відкриття.

Базовий модуль має 1 безпотенційний контакт для запуску локального насоса або котла.

Для підключення віддаленого управління за допомогою смартфона або ПК, а також для об’єднання в єдину мережу, базові модулі Alpha необхідно підключити до модему Alpha (до 7 модулів на один модем)

Для передачі загальних запитів мережі базових модулів Alpha на подачу тепла до котельні, або на подачу холоду холодогенератору, а також для підключення додаткових приладів безпеки, необхідно підключити блок реле Multi IO Box.

Радіус дії радіоканалу – 270 м (в полі).

Габарити:

  • 6 і 10 зон, 230В: В 75 мм х Ш 225 мм х Г 52 мм.
  • 6 і 10 зон, 24В: В 75 мм х Ш 305 мм х Г 52 мм.

Характеристики:

  • Максимальна кількість базових модулів Alpha в одній системі: 7 шт
  • Максимальна потужність термопріводов – 24Вт
  • Максимальна потужність насоса (клема Pump) ~ 24В / 230В – 24Вт / 230 Вт
  • Живлення: ~ 230В
  • Запобіжник – 5х20мм, T6,3A (230В), T1,25A (24В)
  • Час роботи радіопередавача: <1% на годину <10% в годину
  • Захист: IP20

Примітка: У комплект поставки базових модулів alpha 24В входить трансформатор 230В / 24В

Артикул: FM-M132567 Категорія: Позначка:
Виробники:Flamco Meibes

Опис

Приклад комплектації


Позначення:

  1. Модем Alpha: IP Access Point (арт. M132083)
  2. Блок реле Multi IO Box (арт. M132570)
  3. Центральний блок управління Aplha IP (арт. M132573)
  4. Термостатична електронна головка Alpha IP (арт. M132084)
  5. Базовий модуль Alpha IP на 6 зон, ~ 230В (арт. M132566)
  6. Термоприводи NC, ~ 230В (арт. MN80597.0021)
  7. Цифрова кімнатна панель BWTH з малим РК дисплеєм (арт. M134231)
  8. Розетка Alpha IP (арт. M132380)

Правила комплектації системи Alpha IP з віддаленим управлінням по мобільному телефону:

Побудова системи починається з включення модему Alpha: IP Access Point # 1, який необхідно підключити до інтернету безпосередньо через роутер (за допомогою LAN-кабелю), і підключити до електромережі. Також необхідний сматрфон на базі Android або IOS з попередньо встановленими програмами Alpha  IP (за допомогою нього будуть підключатися і налаштовуватися наступні беспрводние елементи системи).

Блок реле # 2 закладається тільки тоді, якщо необхідно блокувати запуск котельні при відсутності потреби в теплі в контрольованих приміщеннях, або перемикатися в режим теплопостачання на холодопостачання.

Приміщення А: Приміщення обігрівається одночасно і радіаторами і теплими підлогами. Для синхронізації роботи цих двох систем, закладаємо в приміщення Центральний блок управління Alpha IP # 3 . Радітори оснащуємо термостатичними головками # 4, на гребінку теплої підлоги Базовий модуль Alpha # 5 з термопріводамі # 6.

Приміщення B: Приміщення обігрівається електроконвектори і в ньому є ділянка водяної теплої підлоги. Для синхронізації цих двох систем закладаємо на це приміщення цифрову кімнатну панель BWTH # 7, яка буде керувати електроконвектори за допомогою розетки PS (арт. 132380), а теплими підлогами за допомогою безпосередньо підключеного до них термопривода # 6.

Приміщення С: Якщо приміщення опалюється виключно радіаторами, які не закриті в нішах, корзинах і т.д., то для управління кліматом досить закласти тільки термоголовки: вони будуть самі вимірювати температуру навколишнього їх повітря і передавати її в систему Homematic IP.

Завантажень для цього продукту поки не додано :( Ми працюємо над цим

Додаткова інформація

Кількість зон

6, 10

Напруга

24В, 220В
