- Можливість підключення в каскад до 16-ти теплогенераторів з системами управління серії Logamatic R5000 або підключення до 4-х навісних / підлогових котлів з системами управління EMS на один функціональний модуль FM-CM
- Модуль для використання в системах управління Logamatic 5000
- Підключення до каскадної системи, яка включає в себе 16 теплогенераторів
- Прямий внутрішній зв’язок з контролерами теплогенератров через шину даних за допомогою:
– IP-роз’єму (RJ45)
– Шини EMS (для теплогенераторів EMS, наприклад, Logamax plus GB162) - Повністю закритий корпус для безпечного використання
- Штекерна система з механічною фіксацією для полегшення монтажу і підвищення надійності роботи
- Штекери марковані та позначені відповідними кольорами
- Довільна комбінація з максимальною к-стю теплогенераторів – 16 (з встановленим контролером котла Logamatic 5000). Та до 4-х котлів з системами управління Logamatic EMS (MC110, BC10, BC10, BC20, BC25)
- Довільна комбінація з опалювальних котлів з одно-, двоступінчастими і модульованими пальниками
- Паралельний або послідовний режим роботи для обліку коефіцієнта використання установки
- Управління каскадом по датчику гідравлічної стрілки
- Обмеження навантаження по вибору по:
– зовнішній температурі
– зовнішньому контакту - Зміна послідовності включення опалювального котла за вибором:
– щодня
– по зовнішній температурі
– по робочим годинах або
– зовнішньому контакту - Параметризований вихід 0-10 В для зовнішнього запиту необхідного значення потужності або температури
- Включає стратегічний датчик температури лінії подачі

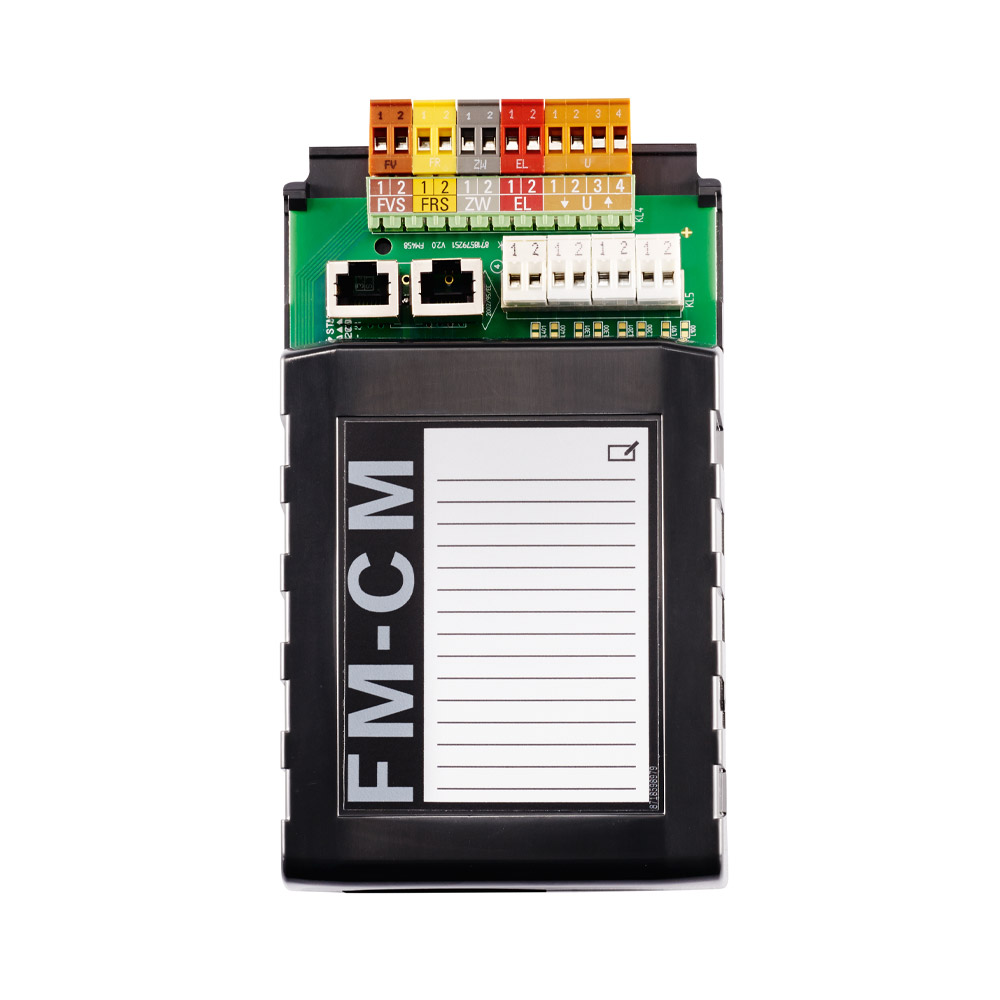

Функціональний модуль Buderus logamatic FM-CM
31 649,24 ₴ з ПДВ
Опис

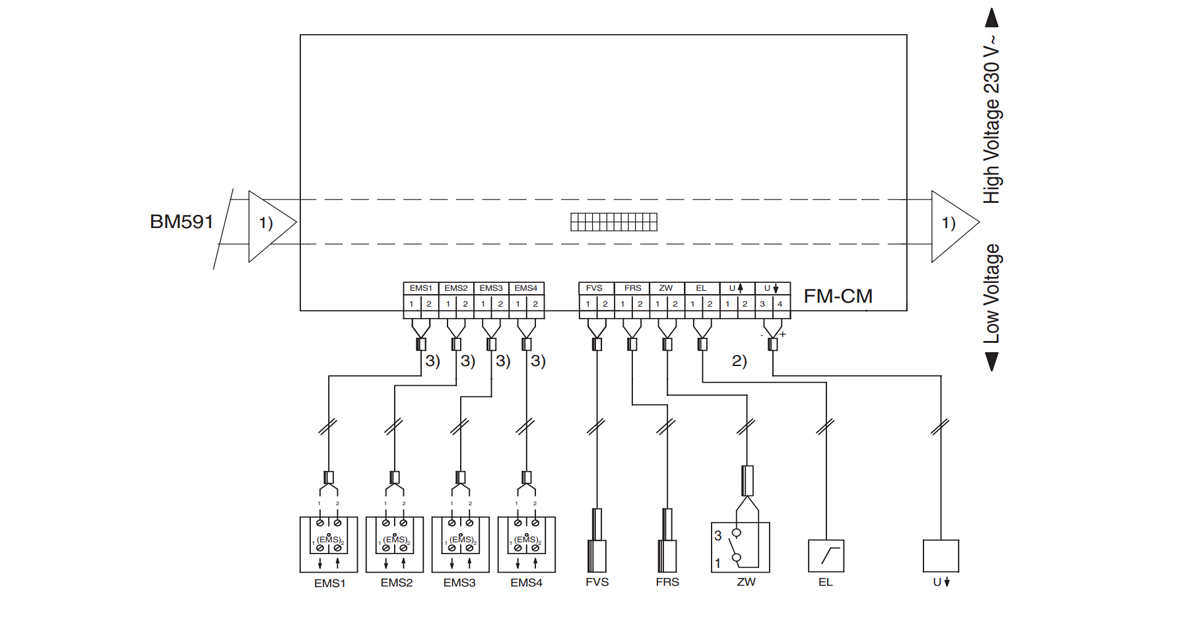

Електрична схема модулю Buderus logamatic FM-CM
Клеми
High-Voltage — Напруга лінії керування 230 В ~1,5 мм²/AWG 14, макс. 5 A
Low-Voltage — Низька напруга 0,4…0,75 мм2/AWG 18
1) — Внутрішня шина в системі керування
2) — Без функції. Потенціальний вхід необхідно підключити до клем WA центрального модуля ZM531x на головній системі керування
3) — Максимальна довжина підведення шинного кабелю 100 м, мінімальний поперечний перетин 2 × 0,4…0,75 мм²
EL — Вхід для зовнішнього обмеження навантаження, контакт із нульовим потенціалом із можливістю підключення
EMS1 — Котел 1 (Теплогенератор)
EMS2 — Котел 2 (Теплогенератор)
EMS3 — Котел 3 (Теплогенератор)
EMS4 — Котел 4 (Теплогенератор)
FA — Датчик температури зовнішнього повітря
FK — Датчик температури котлової води
FRS — Система датчика температури зворотної лінії
FVS — Система датчика температури лінії подачі
PK — Насос котлового контуру (активація за умови перевищення 230 В). Під час підключення до R5311/R5313/CC8311/CC8313 насосом котлового контуру можна керувати в модульованому варіанті через сигнал 0…10 В центрального модуля
SR — Виконавчий елемент температури зворотної лінії (опалювальний контур 1…3)
U↑ — Вхід – без функції. Потенціальний вхід необхідно підключити до клем WA центрального модуля ZM531x наголовній системі керування.
U↓ — Вихідна напруга 0…10 В, із можливістю налаштування
ZW — Зворотна послідовність дій ззовні, контакт із нульовимпотенціалом із можливістю підключення
| Артикул | Назва Товару | Тип Файлу | Розмір | Файл |
|---|---|---|---|---|
| 7736602088 | Функціональний модуль Buderus logamatic FM-CM | Інструкція з монтажу та експлуатації | 2 МБ | |
| 7736602088 | Функціональний модуль Buderus logamatic FM-CM | Схема з’єднань | 0,15 МБ |
