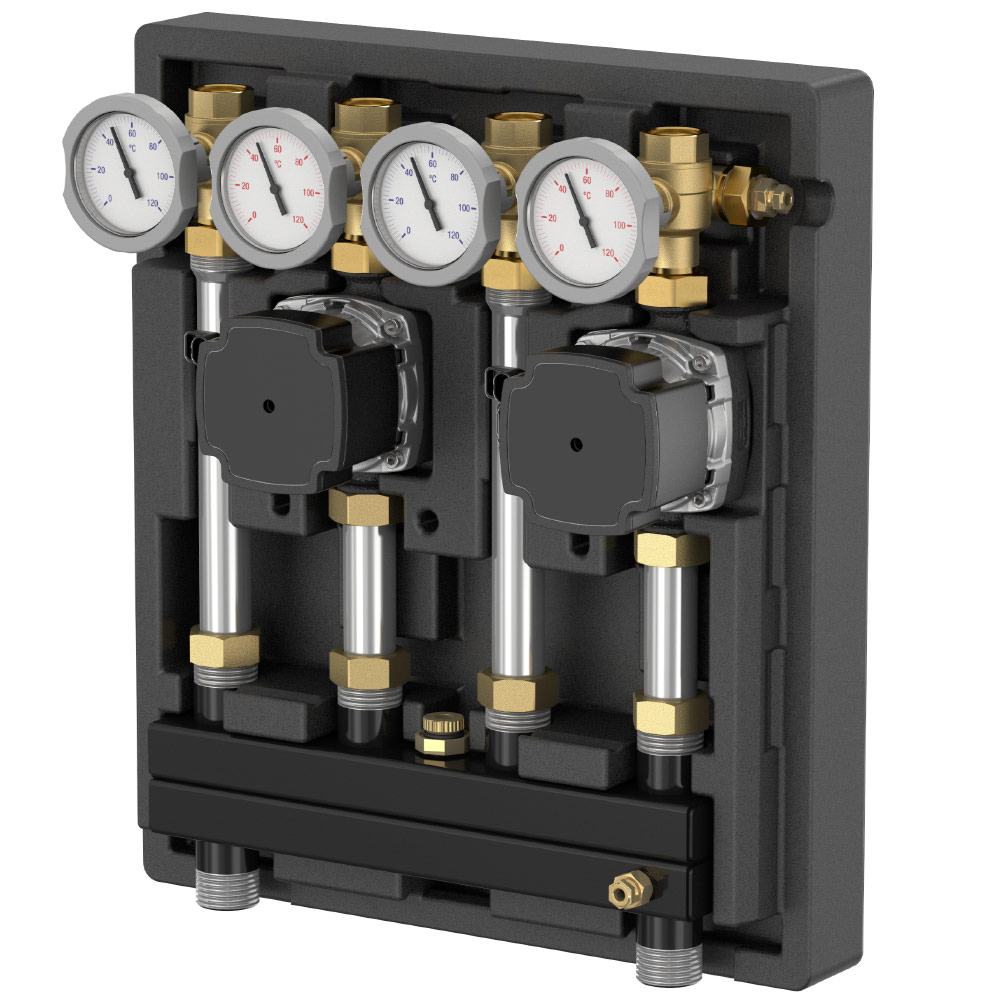

Універсальний насосно-змішувальний блок-модуль Kombimix

Від 13 543,45  з ПДВ

Універсальний насосний блок-модуль Kombimix до 40 кВт

UK – конфігурація модулю з прямим контуром

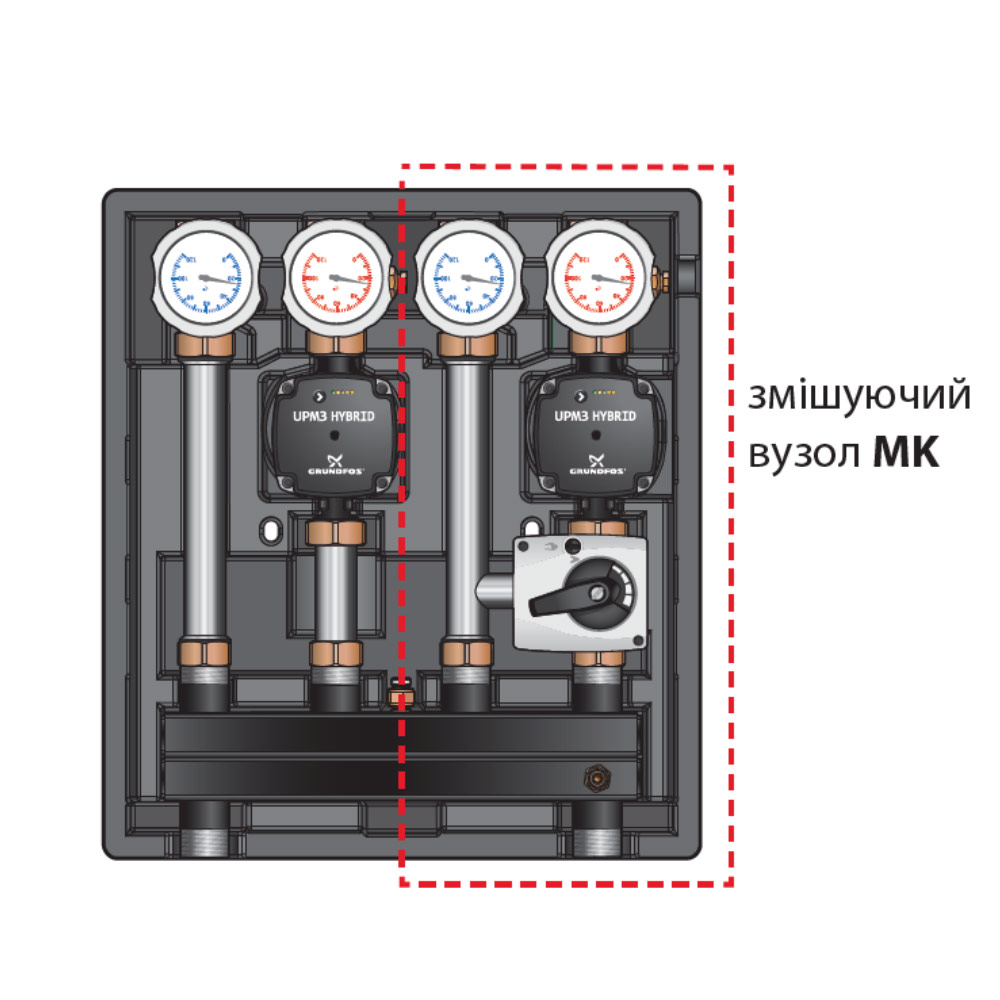

MK – конфігурація модулю зі змішувальним контуром

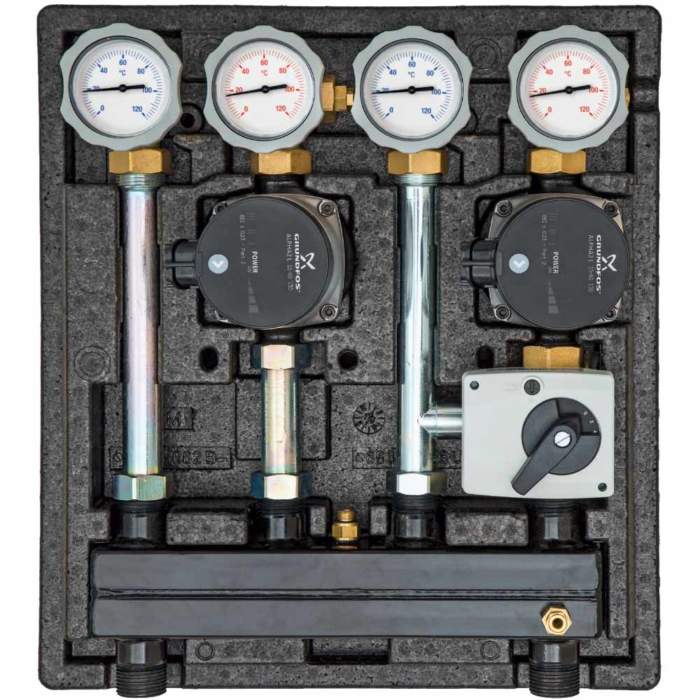

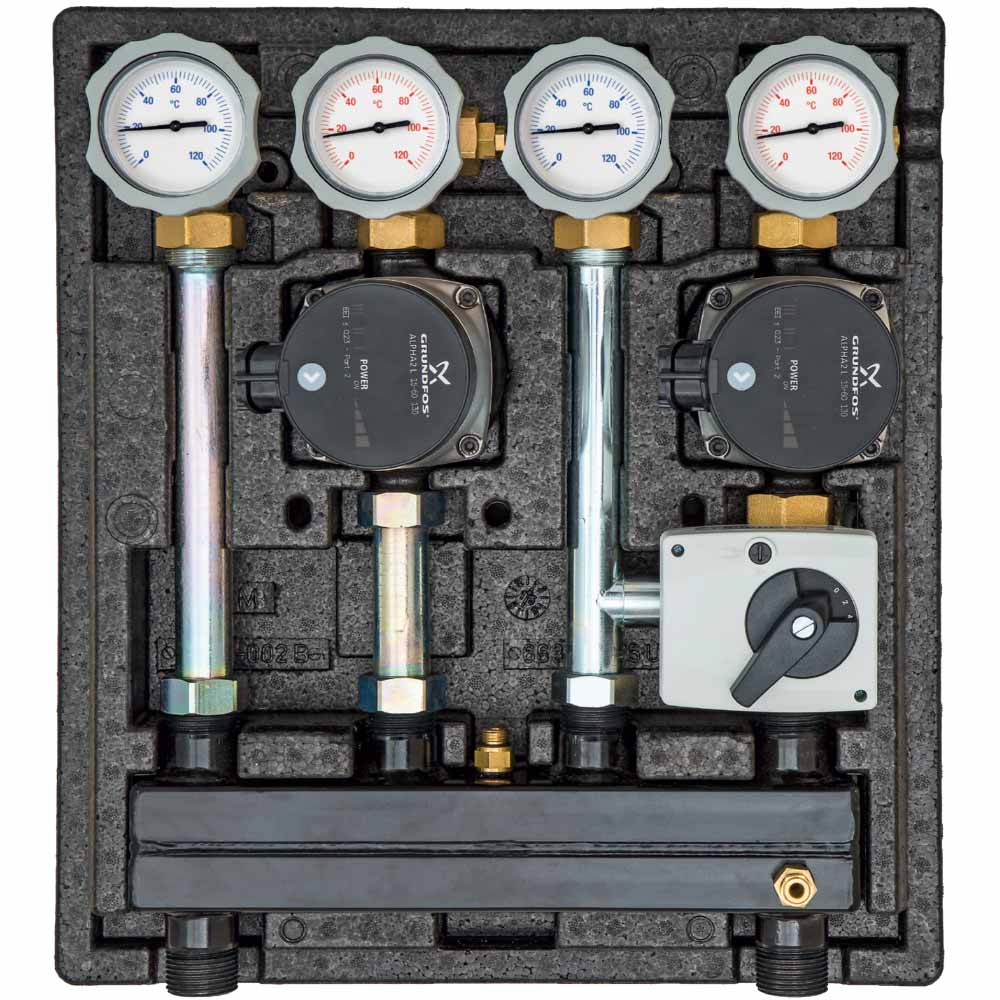

Розглянемо модуль на прикладі конфігурації Kombimix 2MK (два змішувальних контури):

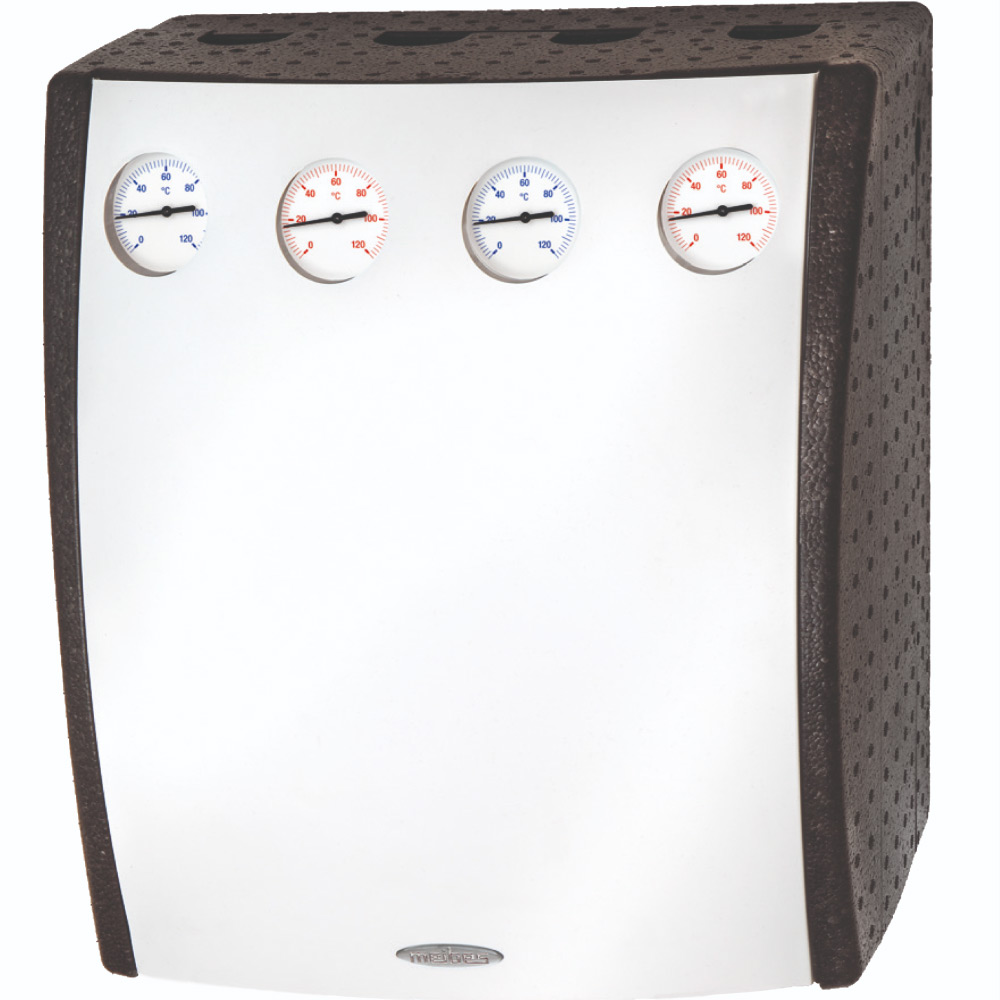

Насосна група Kombimix 2MK, має 2 контури змішувачів ДУ 20 мм з сервоприводами і електронними насосами, які об’єднані на одному розподільчому колекторі, і закриваються блокової теплоізоляцією. На перший вигляд, здається, що це єдина станція. Бак ГВП підключається через перемикаючий 3-х ходовий клапан з приводом, який управляється автоматикою самого котла.

Як це працює:

Насосна група Kombimix підключена до настіного котлу, і роздає тепло на 2 окремих опалювальних контура. Кожен контур керується окремо, власним регулятором по температурі приміщення і часу (відповідно до програми). Це дозволяє співвіднести продуктивність опалювальних систем з тепловтратами будинку відповідно до поточної погоди, і контролювати клімат в будинку відповідно до життєвого циклу мешканців. Наприклад, якщо в будинку живе сім’я: діти і батьки. І якщо днем діти залишаються вдома, а батьки їдуть на роботу, то Кліматична зона №1 (де живуть батьки) переходить на знижений температурний графік, а Кліматична зона №2 (де живуть діти), залишається працювати на комфортному температурному графіку. Як результат, добре опалюються тільки використовувані зони приміщення, і в цілому оптимізується споживання тепла будинком. При охолодженні санітарної води в баку ГВП, котел перемикається на завантаження бака теплом через гріючий змійовик, який знаходиться всередині бака. Опалювальні контури на час роботи бака ГВП вимикаються.

Доступна комплектація:

  • З та без насосів
  • З насосами Wilo або насосами Grundfos
Артикул: FM-26102EA Категорія: Позначка:
Виробники:Flamco Meibes
ПЕРСОНАЛЬНА КОНСУЛЬТАЦІЯ

Опис

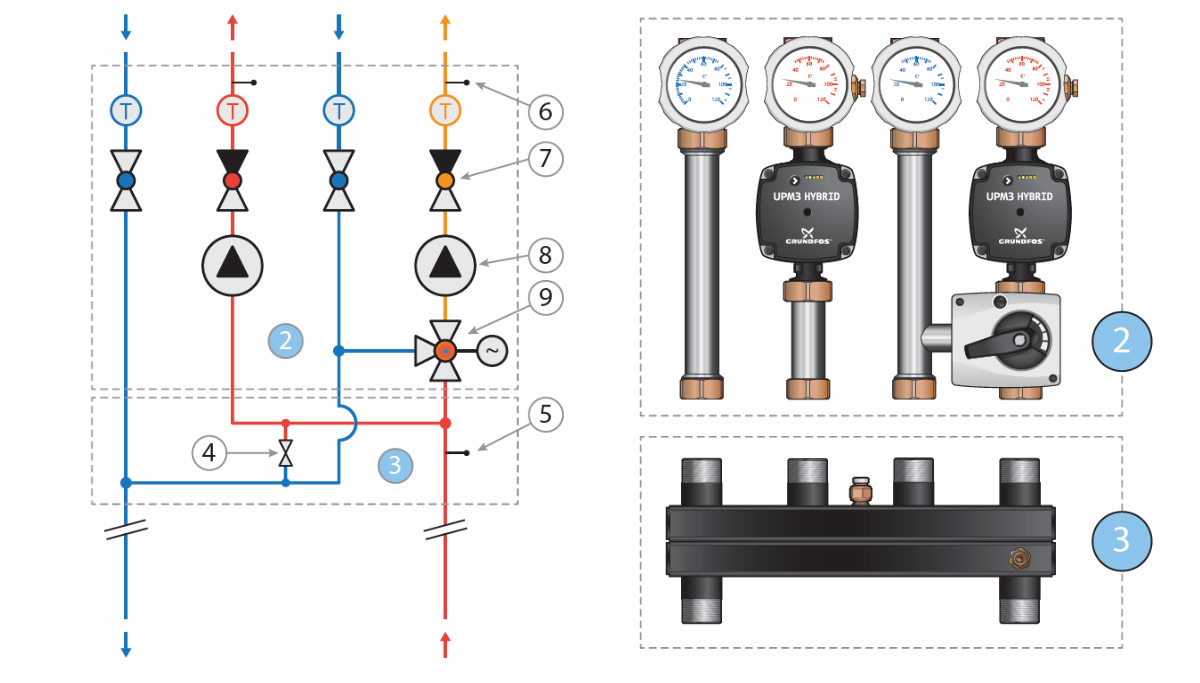

Принципова схема



2. Комбіноване виконання контурів:
– 2 прямих контуру (2 x UK)
– 2 контури змішувачів (2 x MK)
– 1 прямий і 1 змішувальний контури (UK + MK)
3. Універсальний колектор з функцією гідравлічного поділу
4. Клапан перемикання для колектора: стандартний / з низьким перепадом тиску
5. Заглибна гільза для датчика температури колектора
6. Заглибна гільза для датчика температури подаючого трубопроводу опалення
7. Кульовий кран з вбудованим зворотнім клапаном і термометром
8. Насос опалювального контуру з частотним регулюваням
9. 3-х ходовий змішувальний клапан з сервоприводом (~ 220В, 3-х точкове управління).

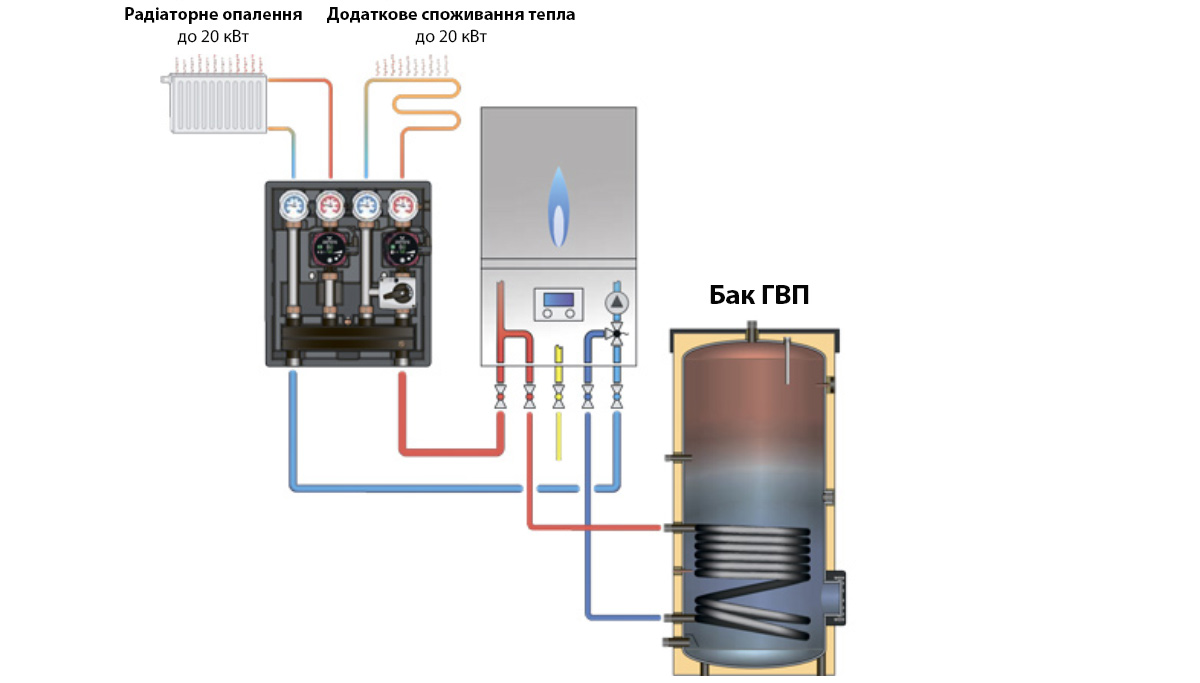

Приклад схеми підключення універсального насосно-змішувального блок-модулю Kombimix

У цій схемі Kombimix підключається до настіного котлу з вмонтованим насосом і забазпечує роботу системи радіаторного і додаткового опалення (наприклад: тепла підлога). Бак ГВП підключається безпосередньо до виходу з котла і працює за рахунок ресурсу вмонтованого насосу. У схемі положення перемикаючого клапана колектору повинно бути у положені “відкрито”, що забезпечує гідравлічне розділення насосів і постійну витрату через котел.

Примітка:
Для коректної роботи Kombimix, система опалення повинна працювати під керуванням спеціальної котлової автоматики, наприклад, регулятору HZR-C (арт. 7R5R5)

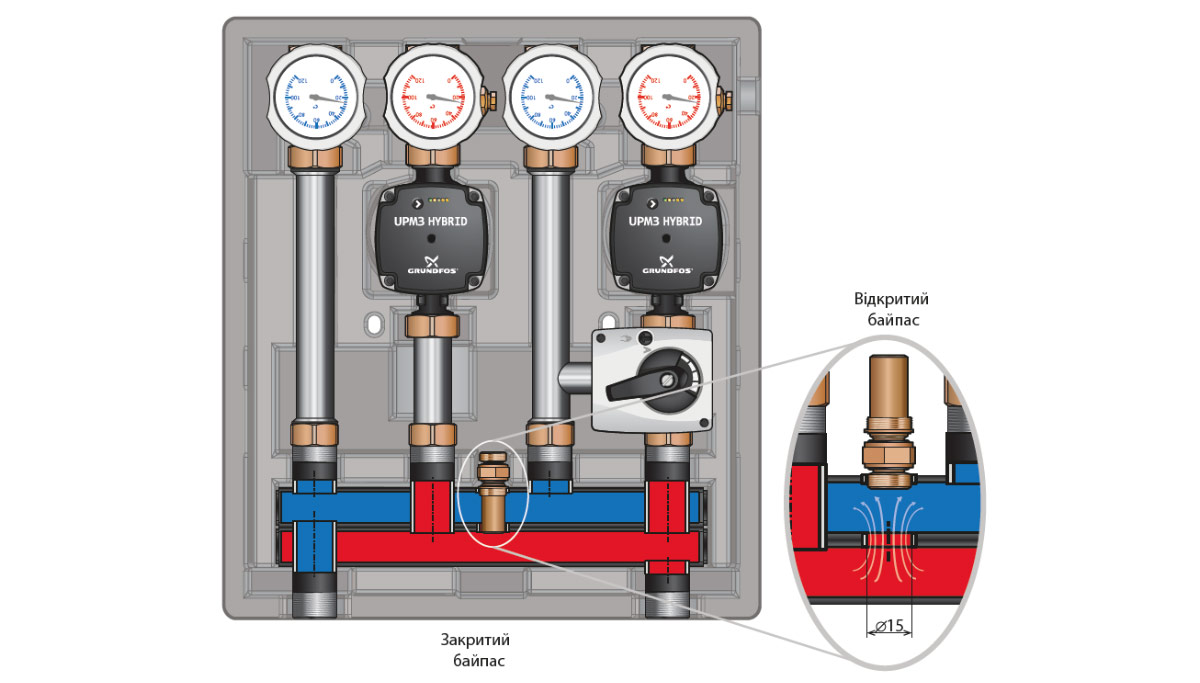

При необхідності забезпечити котла гарантовану номінальну витрату теплоносія по контуру котла в колекторі модуля Kombimix передбачений спеціальний байпас Ду 15 мм (за замовчуванням закритий). При його відкритті, теплоносій буде перетікати з камери подаючого колектору у зворотню, забезпечуючи насосу котла можливість
омивати первинний теплообмінник котла в номінальному режимі. Байпас буде залишати незначний перепад тиску між прямою та зворотньою камерами колектора, величина якого буде залежати від характеристики котлового насосу.

Для запобігання “непотрібної” циркуляції в прямому контурі, яку може викликати залишковий напір, рекомендуємо всі контура робити змішувальними, або передбачати відсічний клапан на прямому контурі. На контур радіаторного опалення можна ставити прямий контур, якщо всі радіатори матимуть термостатичне регулювання.

Напірно-витратна характеристика відкритого байпаса Ду 15 мм всередині розподільного колектора Kombimix

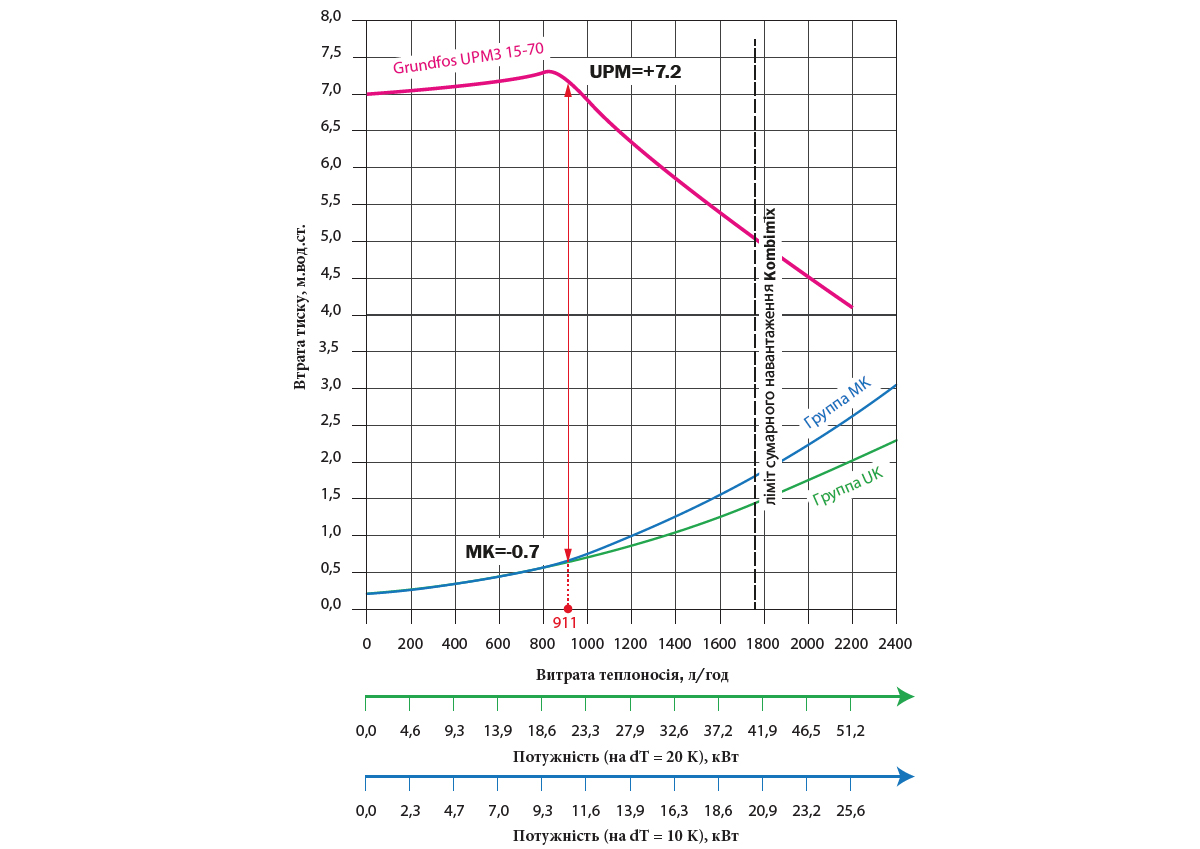

Напірно-витратна характеристика модуля Kombimix в співвідношенні насосів Grundfos і Wilo



Завантажень для цього продукту поки не додано :( Ми працюємо над цим

Додаткова інформація

Конфігурація

З двом змішуючими контурами, З двома прямим контурами, З прямим і змішуючим контуром

Комплектація

Без насоса, З насосом Grundfos, З насосом Wilo

Відгуки

Відгуків немає, поки що.

Будьте першим, хто залишив відгук “Універсальний насосно-змішувальний блок-модуль Kombimix”“
