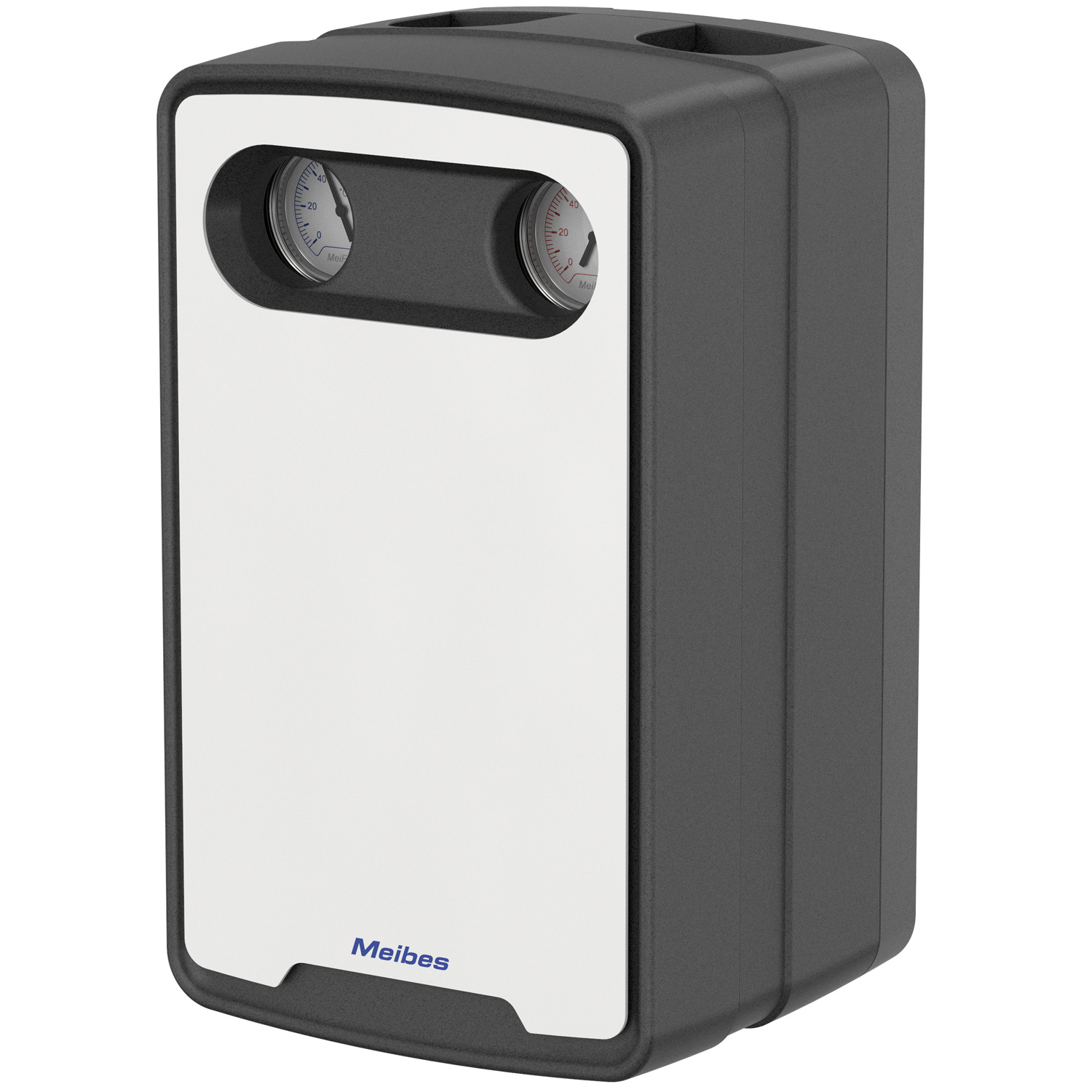

Насосна група опалювального контуру Flamco Meibes MeiFlow Top S MC зі змішувачем

Від 9 736,32  з ПДВ

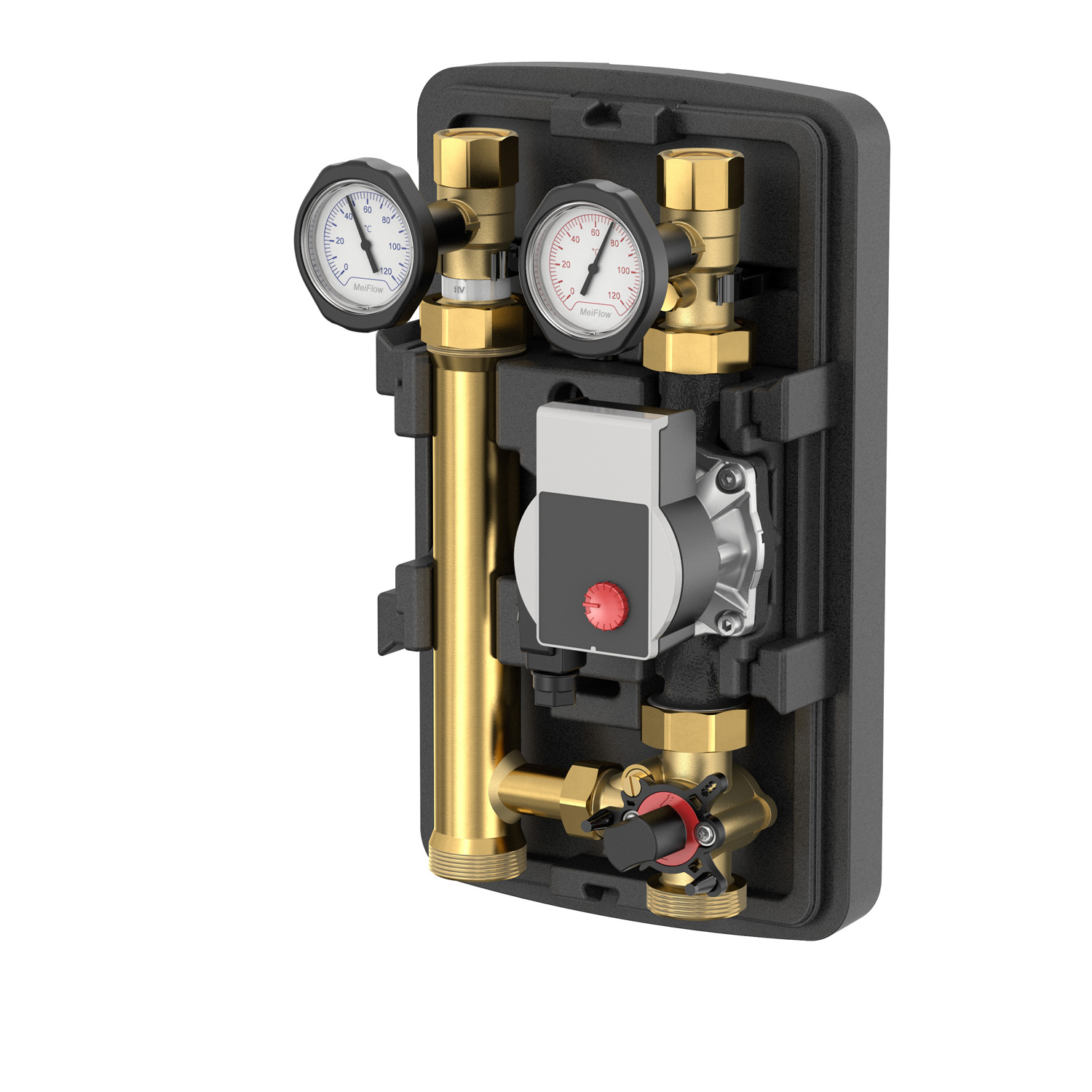

Насосна група Flamco Meibes MeiFlow Top S МC (змішувальний контур нагріву для розподільчого колектора MF або настінного монтажу)

  • два кульових крана (з зворотним клапаном у зворотній лінії)
  • два контактних термометра вбудовані в ручку кульового крана (діапазон 0 – 120°C)
  • 3-ходовий змішувач з налаштованим байпасом
  • мультикомпонентна теплоізоляція з EPP
  • нижні з’єднання 1″ M плоске ущільнення
  • місце для установки датчика температури в кульовому крані подачі
  • верхні з’єднання з внутрішньою різьбою адаптовані до швидкороз’ємних підключень O-ring
  • настінний кронштейн.

Доступно в двох типорозмірах DN 25 і DN 32 в комплектації з або без циркуляційного насоса (монтажна довжина 180 мм).

Можливе замовлення комплексного рішення від компанії Magma Energy

Артикул: M6693 Категорія: Позначка:
Виробник:Flamco Meibes

Опис

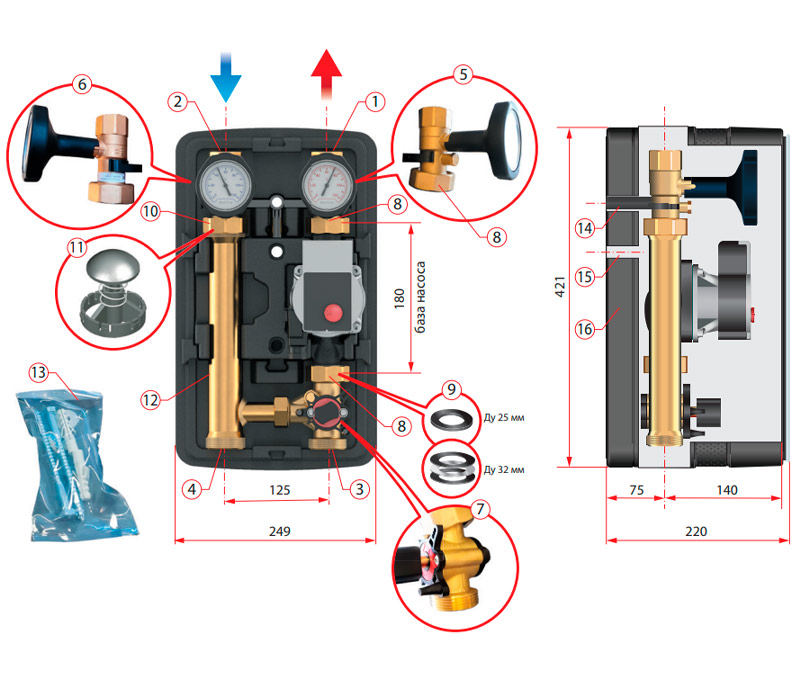

Будова та розміри насосної групи опалювального контуру MeiFlow Top S MC

Позначення:

  1. Підключення лінії подачі споживача ВР 1”’ (Ду 25) або ВР 1 1/4” (Ду 32);
  2. Підключення зворотної лінії споживача ВР 1” (Ду 25) або ВР 1 1/4” (Ду 32);
  3. Підключення до лінії подачі джерела НГ ЗР 1 1/2”.
  4. Підключення до зворотної лінії джерела НГ ЗР 1 1/2”.
  5. Відсічний кульовий кран із занурювальним термометром у знімній ручці, штуцером для занурювальної гільзи (М10), і накидною гайкою 8
  6. Відсічний кульовий кран із занурювальним термометром у знімній ручці та накидною гайкою 10.
  7. Триходовий змішувальний клапан із байпасом.
  8. Накидна гайка для підключення насоса 1 1/2” (Ду 25) або 2” (Ду 32).
  9. Прокладки для монтажу насоса.
  10. Накидна гайка на зворотній лінії 1 1/2”.
  11. Зворотний клапан (всередині кульового крана).
  12. Нікельований сталевий патрубок зворотної лінії;
  13. Комплект кріплення насосної групи до стіни (якщо вона не встановлюється на колектор);
  14. Кріпильна консоль для монтажу насосної групи на стіні (тримає вагу арматурної групи).
  15. Отвір для виведення проводів від електрообладнання.
  16. EPP-теплоізоляція з лазерною структурою

Flamco Meibes MeiFlow Top S – інноваційна система обв’язки котелень до 85 кВт

  • Збільшений асортимент і технічне наповнення готових насосних груп для покриття більшої кількості завдань з теплопостачання та холодопостачання різних об’єктів
  • В насосних групах і розподільчих колекторах використана спеціальна теплоізоляція з лазерною структурою, яка має більш високий клас енергоефективності та стильний дизайн
  • Лінія подачі на змішувальних групах легко переробляється з правої на ліву без додаткових комплектуючих
  • Наявність довгих насосних груп з додатковою відсічною арматурою по стороні джерела тепла для спрощення подальшого обслуговування об’єктів
  • Спеціальні насосні групи для роботи з системами холодопостачання
  • На передній частині теплоізоляції насосних груп розташована декоративна біла накладка для стильного сучасного дизайну котельні
  • Унікальна гідравлічна стрілка, яка має компактні габарити, виконує ще й додатково функції сепаратора повітря і вловлювача шламу
  • Група з роздільним теплообмінником trenn-system (на основі пластинчатого теплообмінника) для підключення нового конденсаційного котла до старої системи і експлуатації котла з чистим теплоносієм, або для розділення контуру котла та системи опалення з антифризом

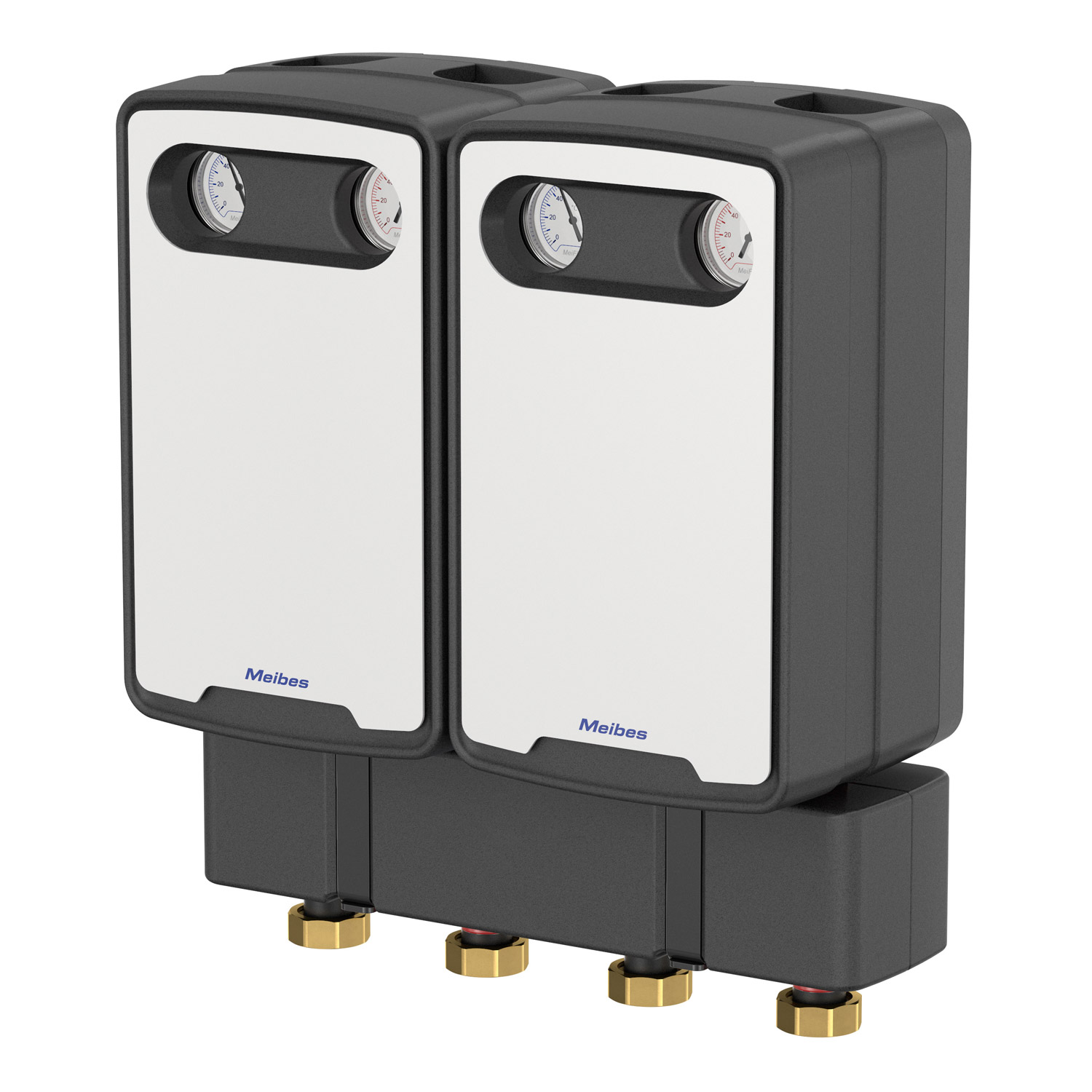

  • Широкий асортимент розподільчих колекторів, які мають від 2-х до 7-ми посадочних місць для монтажу насосних груп Meibes MeiFlow Top S. Монтаж насосних груп на колекторі можливий як зверху, так і знизу, що максимально економить місце в котельні
  • У комплекті з розподільчими колекторами поставляються нові консолі з 2-ма рівнями відступу від стіни
  • Великий асортимент насосних груп Meibes MeiFlow Top S: прямі, змішувальні, змішувальні з вбудованим термостатом, з роздільним теплообмінником, з місцем для монтажу теплових лічильників, з вбудованим сепаратором і т.д.
  • Всі основні елементи (насосні групи, колектори, гідрострілки) з’єднуються безпосередньо один з одним без використання будь-яких додаткових аксесуарів (все передбачено на заводі, в тому числі і кабелі з кутовими штекерами для підключення насосів)

Змішувальні насосні групи Flamco Meibes MeiFlow Top S МC поставляються тільки в одній модифікації – «подача зправа» та використовуються для підключення контуру підігріву підлоги, стін, контуру радіаторного опалення та вентиляції. Для управління змішуванням необхідно використовувати відповідний сервопривід (опція), який управляється від автоматики котельної, вентиляційної установки, або автономно.
При необхідності можна отримати змішувальну групу «подача зліва», 3-ходовий змішувач переставляється на місці за допомогою стандартної викрутки. Після цього переставляється патрубок зворотної лінії і термометри, і насосна група «подача зліва» готова!

АртикулНазва ТоваруТип ФайлуРозмірФайл
M6693Насосна група опалювального контуру Flamco Meibes MeiFlow Top S MC зі змішувачемІнструкція з монтажу та експлуатації4 МБ

Додаткова інформація

Номінальний діаметр

DN 25, DN 32

Комплектація

Без насоса, З насосом
