Насосна група прямого опалювального контуру Flamco Meibes MeiFlow Top S UC

Від 7 008,54  з ПДВ

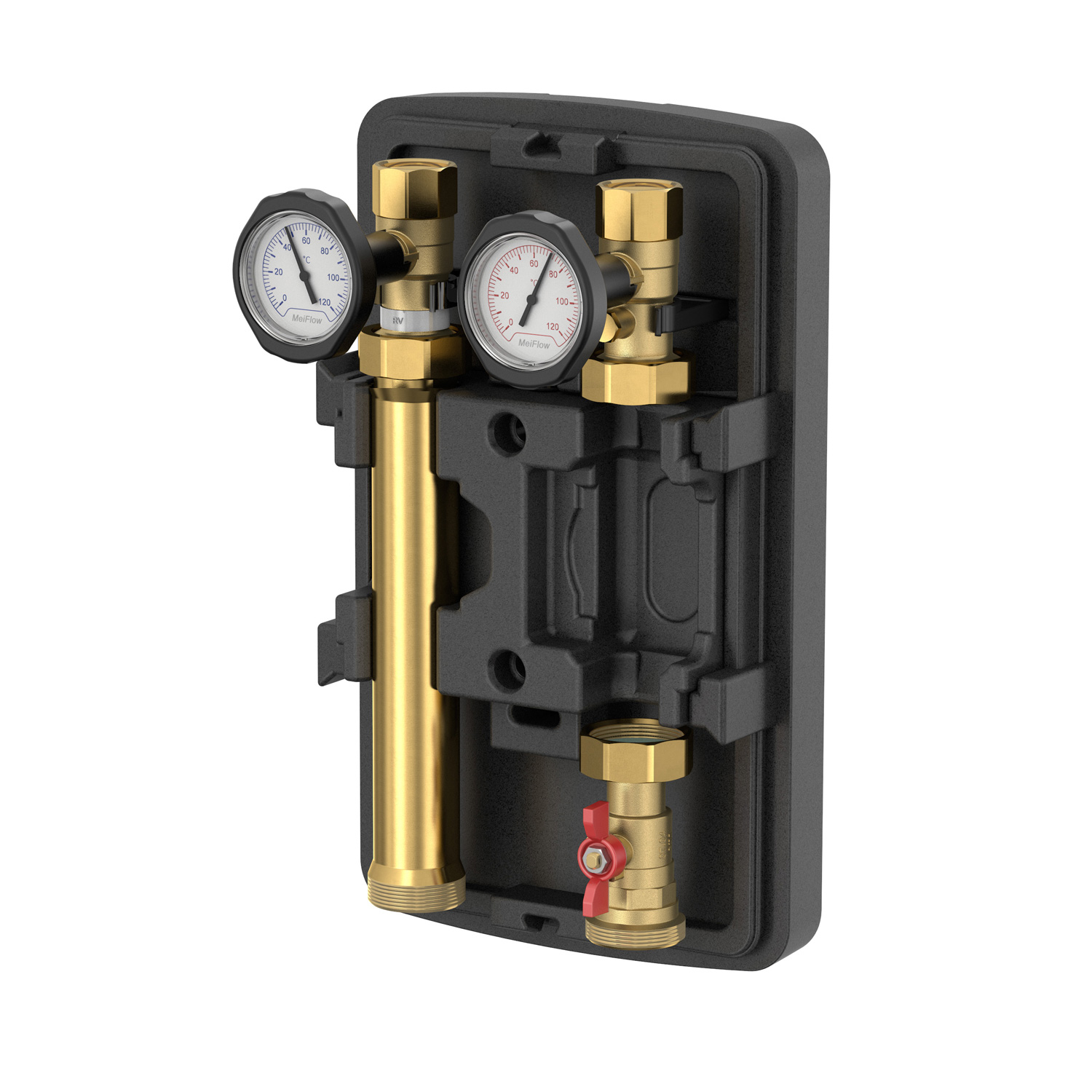

Насосна група Meibes MeiFlow Top S UC (прямий контур нагріву для розподільчого колектора MF до 85 кВт або для настінного монтажу)

  • два кульових крана (з зворотним клапаном у зворотній лінії)
  • два контактних термометра вбудовані в ручку кульового крана (діапазон 0 – 120°C)
  • один кульовий кран насоса з фланцем Meibes
  • мультикомпонентна теплоізоляція з EPP
  • нижні з’єднання 1″ M плоске ущільнення
  • місце для установки датчика температури в кульовому крані подачі
  • міжосьова відстань між патрубками – 125 мм.
  • верхні з’єднання з внутрішньою різьбою адаптовані до швидкороз’ємних підключень O-ring
  • настінний кронштейн.

Доступно в двох типорозмірах DN 25 і DN 32 в комплектації з або без циркуляційного насоса (монтажна довжина 180 мм).

Можливе замовлення комплексного рішення  від компанії Magma Energy.

Артикул: M6691 Категорія: Позначка:
Виробник:Flamco Meibes

Опис

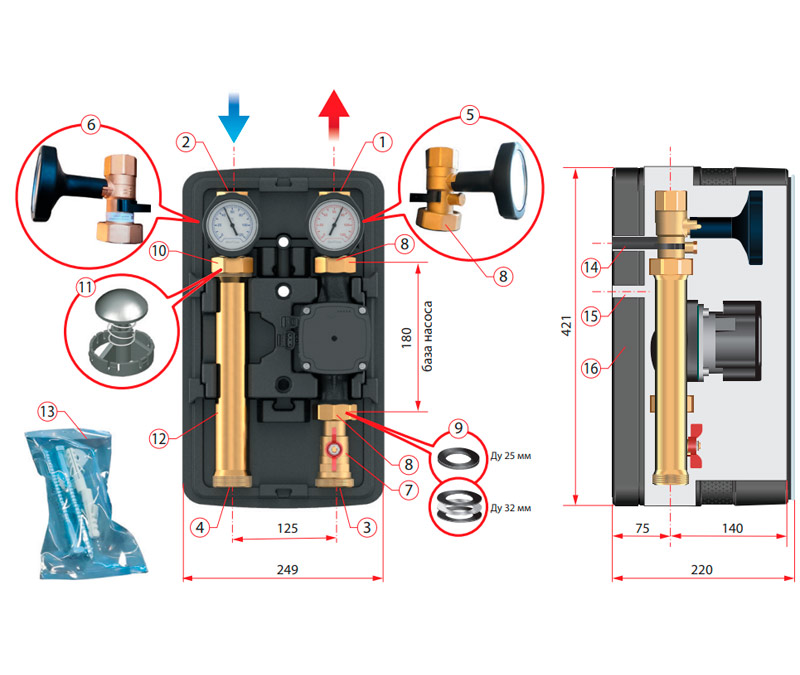

Будова та розміри насосної групи прямого опалювального контуру MeiFlow Top S UC

Позначення:

  1. Підключення лінії подачі споживача ВР 1”’ (Ду 25) або ВР 1 1/4” (Ду 32);
  2. Підключення зворотної лінії споживача ВР 1” (Ду 25) або ВР 1 1/4” (Ду 32);
  3. Підключення до лінії подачі джерела НГ ЗР 1 1/2”.
  4. Підключення до зворотної лінії джерела НГ ЗР 1 1/2”.
  5. Відсічний кульовий кран із занурювальним термометром у знімній ручці, штуцером для занурювальної гільзи (М10), і накидною гайкою 8.
  6. Відсічний кульовий кран із занурювальним термометром у знімній ручці і накидною гайкою 10.
  7. Відсічний кульовий кран із накидною гайкою 8.
  8. Накидна гайка для підключення насоса 1 1/2” (Ду 25) або 2” (Ду 32). або 2” (Ду 32).
  9. Прокладки для монтажу насоса.
  10. Зворотний клапан (усередині кульового крана), накидна гайка на зворотній лінії 1 1/2”.
  11. Зворотний клапан (всередині кульового крана).
  12. Нікельований сталевий патрубок зворотної лінії;
  13. Комплект кріплення насосної групи до стіни (якщо вона не встановлюється на колектор);
  14. Кріпильна консоль для монтажу насосної групи на стіні (тримає вагу арматурної групи).
  15. Отвір для виведення проводів від електрообладнання.
  16. EPP-теплоізоляція з лазерною структурою

Meibes MeiFlow Top S – інноваційна система обв’язки котелень до 85 кВт

  • Збільшений асортимент і технічне наповнення готових насосних груп для покриття більшої кількості завдань з теплопостачання та холодопостачання різних об’єктів
  • В насосних групах і розподільчих колекторах використана спеціальна теплоізоляція з лазерною структурою, яка має більш високий клас енергоефективності та стильний дизайн
  • Лінія подачі на змішувальних групах легко переробляється з правої на ліву без додаткових комплектуючих
  • Наявність довгих насосних груп з додатковою відсічною арматурою по стороні джерела тепла для спрощення подальшого обслуговування об’єктів
  • Спеціальні насосні групи для роботи з системами холодопостачання
  • На передній частині теплоізоляції насосних груп розташована декоративна біла накладка для стильного сучасного дизайну котельні
  • Унікальна гідравлічна стрілка, яка має компактні габарити, виконує ще й додатково функції сепаратора повітря і вловлювача шламу
  • Група з роздільним теплообмінником trenn-system (на основі пластинчатого теплообмінника) для підключення нового конденсаційного котла до старої системи і експлуатації котла з чистим теплоносієм, або для розділення контуру котла та системи опалення з антифризом
  • Широкий асортимент розподільчих колекторів, які мають від 2-х до 7-ми посадочних місць для монтажу насосних груп Meibes MeiFlow Top S. Монтаж насосних груп на колекторі можливий як зверху, так і знизу, що максимально економить місце в котельні
  • У комплекті з розподільчими колекторами поставляються нові консолі з 2-ма рівнями відступу від стіни
  • Великий асортимент насосних груп: прямі, змішувальні, змішувальні з вбудованим термостатом, з роздільним теплообмінником, з місцем для монтажу теплових лічильників, з вбудованим сепаратором і т.д.
  • Всі основні елементи (насосні групи, колектори, гідрострілки) з’єднуються безпосередньо один з одним без використання будь-яких додаткових аксесуарів (все передбачено на заводі, в тому числі і кабелі з кутовими штекерами для підключення насосів)

Прямі насосні групи Meibes MeiFlow Top S UC поставляються тільки в одній модифікації – «подача зправа». Конструкція даної насосної групи дозволяє поміняти місцями подаючу і зворотню лінії (з права на ліво і навпаки). Насосна група Meibes MeiFlow Top S UC використовується для підключення контуру радіаторного опалення, завантаження водонагрівача ГВП, підігріву басейну, прямого контуру вентиляції і в якості котлового контуру.

АртикулНазва ТоваруТип ФайлуРозмірФайл
M6691Насосна група прямого опалювального контуру Flamco Meibes MeiFlow Top S UCІнструкція з монтажу та експлуатації4 МБ

Додаткова інформація

Номінальний діаметр

DN 25, DN 32

Комплектація

Без насоса, З насосом
