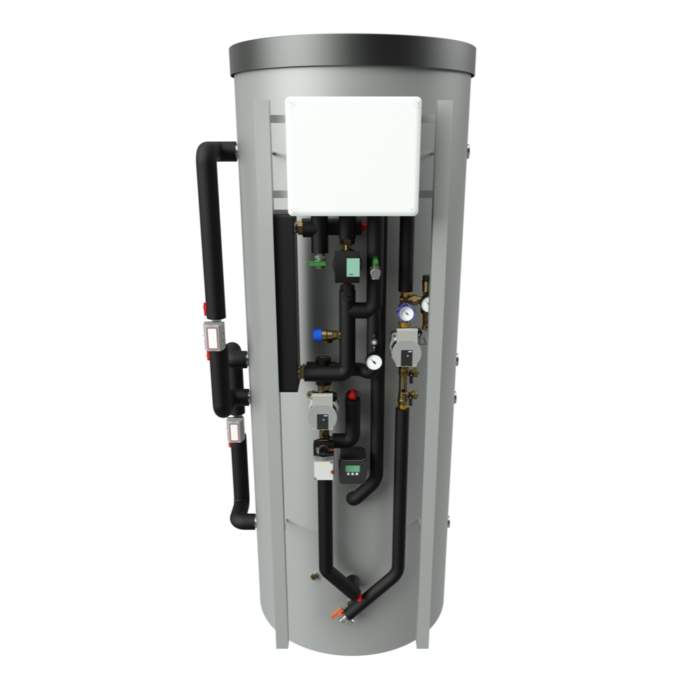

Комбінований тепло-розподільчий модуль MAGMAmodule® HUB H500/1/25R

217 956,40  з ПДВ

MAGMAmodule® HUB – центральний модуль, який дозволяє поєднувати декілька джерел теплової енергії та ефективно розподіляти її за температурними параметрами теплоносія на опалення та гаряче водопостачання.

  • Призначений для забезпечення опалення та гарячого водопостачання приватних будинків площею до 200 м.кв.
  • Компактна котельня в одному приладі
  • Швидкий монтаж та просте обслуговування
  • Необхідна площа для встановлення – всього 1 м.кв.
  • Свіжа гаряча вода в проточному режимі
  • Тепловий насос, сонячні колектори, газовий котел – можуть бути встановлені в будь який час

Обладнання MAGMAmodule® HUB H500/1/25R:

  • Буферна ємність на 500 літрів з гладкотрубним теплообмінником
  • Стратифікаційна пластина розподілу теплових зон буферу
  • Пластинчатий теплообмінник ГВП із нержавіючої сталі
  • Вузол підготовки гарячої води: Wilo PARA STG 15/8-75
  • Рециркуляційний вузол ГВП: Wilo Star-Z NOVA A
  • Стратегічний триходовий перемикаючий клапан з приводом
  • Фітинги та трубопроводи з міді та нержавіючої сталі: DN20 (DN16 – геліоконтур)
  • Система керування з можливістю розширення функціоналу

Можлива інтеграція різних видів джерел теплової енергії:

  • тепловий насос
  • газовий/водневий конденсаційний котел
  • твердопаливний котел
  • сонячні колектори
  • фотоелектрична система (електричний блок-тен)
  • централізована система теплозабезпечення
Артикул: H500125R Категорія: Позначка:
Виробник:Magma Energy

Опис

Технічні характеристики MAGMAmodule® HUB H500/1/25R

Обладнання Приєднання та розміри Характеристики
Буферна ємність на 500 літрів з
гладкотрубним теплообмінником
Гаряча вода: G 3/4’’ Модель H500/1/25R
Стратифікаційна пластина розподілу теплових зон буферу Холодна вода: G 3/4’’ Теплоакумулююча здатність до 55 кВт×год
Пластинчатий теплообмінник ГВП із нержавіючої сталі Рециркуляція: G 3/4’’ Продуктивність системи ГВП* 25 л/хв
Вузол підготовки гарячої води: Wilo PARA STG 15/8-75 Контур теплоносія: Rp 1’’ Площа теплообмінника геліоконтуру 1,5 м2
Рециркуляційний вузол ГВП: Wilo Star-Z NOVA A Геліоконтур: G 3/4’’ Максимальна потужність ТЕН-блоку 9 кВт
Стратегічний триходовий перемикаючий клапан з приводом Вага: 150 кг Максимальна робоча температура 90°С
Фітинги та трубопроводи з латуні та міді: DN20 (DN16 – геліоконтур) ШхВхГ, мм: 800х2100х1100 Максимальний тиск системи опалення 3 бар
Система керування з можливістю розширення функціоналу Ввід: 220 В (380 В) Максимальний тиск системи гарячого водопостачання 8 бар

Гнучкість та простота монтажу

Кожне з джерел теплової енергії може бути підключено до MAGMAmodule® HUB в будь який час, і в майбутньому система не буде потребувати переробки.

Відразу готовий до роботи

Модуль може самодостатньо виконувати функцію теплогенератора потужністю до 9 кВт і забезпечувати опалення та гаряче водопостачання без необхідності під’єднання додаткових теплогенераторів – необхідно лише підключення до електромережі.

Гігієнічність та ефективність

Нагрів побутової гарячої води здійснюється у проточному режимі через теплообмінник із нержавіючої сталі за принципом миттєвого нагріву, що дозволяє досягти високої гігієнічності та ефективності.

Легке та зрозуміле керування

Спеціально розроблена внутрішня будова накопичувальної ємності та алгоритм роботи самого модулю забезпечують ефективну температурну стратифікацію теплоносія.

MAGMAmodule® HUB – Продуктивність підготовки гарячої води

MAGMAmodule® HUB – ГВП | Нагрів 10/45 °С
Подаюча лінія, °С Зворотня лінія, °С Продуктивність, л/хв Потужність, кВт
50 30 17 41,2
55 27 24 57,6
60 25 29 71,8
65 24 34 83,8
70 23 40 95,8

Принципова теплотехнічна схема MAGMAmodule® HUB

Принципова теплотехнічна схема MAGMAmodule® HUB

1 – трубопровід гарячої води; 2 – трубопровід рециркуляції; 3 – трубопровід холодної води; 4 – подаючий трубопровід до теплоспоживаючого обладнання; 5 – зворотній трубопровід від теплоспоживаючого обладнання; 6 – подаючий трубопровід від сонячних колекторів; 7 – зворотній трубопровід до сонячних колекторів; 8 – подаючий трубопровід від теплогенеруючого обладнання; 9 – зворотній трубопровід до теплогенеруючого обладнання.

АртикулНазва ТоваруТип ФайлуРозмірФайл
H500125RКомбінований тепло-розподільчий модуль MAGMAmodule® HUB H500/1/25RБрошура1 МБ
