Опис
Гідравлічні характеристики груп DN 25 і DN 32 мм відносно продуктивності насосів, які пропонуються в стандартній комплектації
| № Графіка |
Kvs (м3/год) |
Типи насосних груп |
| 1 |
7,7-8,0 |
UC, …-M, …-CS, …-L, …-X (Ду 25 мм/32 мм) |
| 2 |
5,7-6,0 |
MC, …-M, …CV, …-W, …-L, …X, RLB (Ду 25 мм/32 мм) |
| 3 |
4,4-4,6 |
MC-CS (Ду 25 мм) |
| 4 |
2,8-3,3 |
UC-SD 20 пластин (I контур/II контур), UC-SD 30 пластин
(II контур) |
| 5 |
3,7 |
UC-SD 30 пластин (I контур) |
Meibes MeiFlow Top S – інноваційна система обв’язки котелень до 85 кВт
- Збільшений асортимент і технічне наповнення готових насосних груп для покриття більшої кількості завдань з теплопостачання та холодопостачання різних об’єктів
- В насосних групах і розподільчих колекторах використана спеціальна теплоізоляція з лазерною структурою, яка має більш високий клас енергоефективності та стильний дизайн
- Лінія подачі на змішувальних групах легко переробляється з правої на ліву без додаткових комплектуючих
- Наявність довгих насосних груп з додатковою відсічною арматурою по стороні джерела тепла для спрощення подальшого обслуговування об’єктів
- Спеціальні насосні групи для роботи з системами холодопостачання
- На передній частині теплоізоляції насосних груп розташована декоративна біла накладка для стильного сучасного дизайну котельні
- Унікальна гідравлічна стрілка, яка має компактні габарити, виконує ще й додатково функції сепаратора повітря і вловлювача шламу
- Група з роздільним теплообмінником trenn-system (на основі пластинчатого теплообмінника) для підключення нового конденсаційного котла до старої системи і експлуатації котла з чистим теплоносієм, або для розділення контуру котла та системи опалення з антифризом
- Широкий асортимент розподільчих колекторів, які мають від 2-х до 7-ми посадочних місць для монтажу насосних груп Meibes MeiFlow Top S. Монтаж насосних груп на колекторі можливий як зверху, так і знизу, що максимально економить місце в котельні
- У комплекті з розподільчими колекторами поставляються нові консолі з 2-ма рівнями відступу від стіни
- Великий асортимент насосних груп: прямі, змішувальні, змішувальні з вбудованим термостатом, з роздільним теплообмінником, з місцем для монтажу теплових лічильників, з вбудованим сепаратором і т.д.
- Всі основні елементи (насосні групи, колектори, гідрострілки) з’єднуються безпосередньо один з одним без використання будь-яких додаткових аксесуарів (все передбачено на заводі, в тому числі і кабелі з кутовими штекерами для підключення насосів)

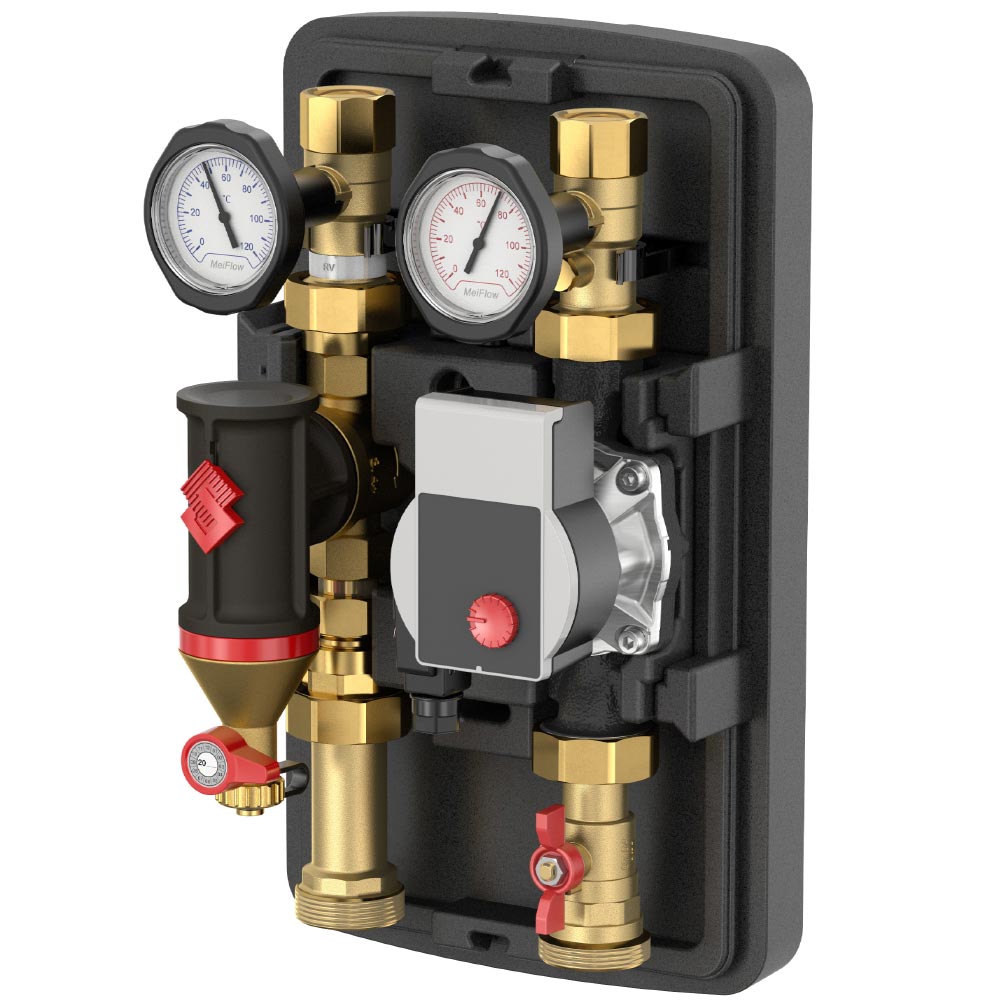

Прямі насосні групи Meibes MeiFlow Top S UC-CS поставляються тільки в одній модифікації – «подача зправа». Конструкція даної насосної групи дозволяє поміняти місцями подаючу і зворотню лінії (з права на ліво і навпаки). Насосна група Meibes MeiFlow Top S UC-CS використовується для підключення контуру радіаторного опалення, завантаження водонагрівача ГВП, підігріву басейну, прямого контуру вентиляції і в якості котлового контуру.
