Насосна група прямого контуру системи охолодження Meibes MeiFlow Top S UC-X

Від 21 960,19  з ПДВ

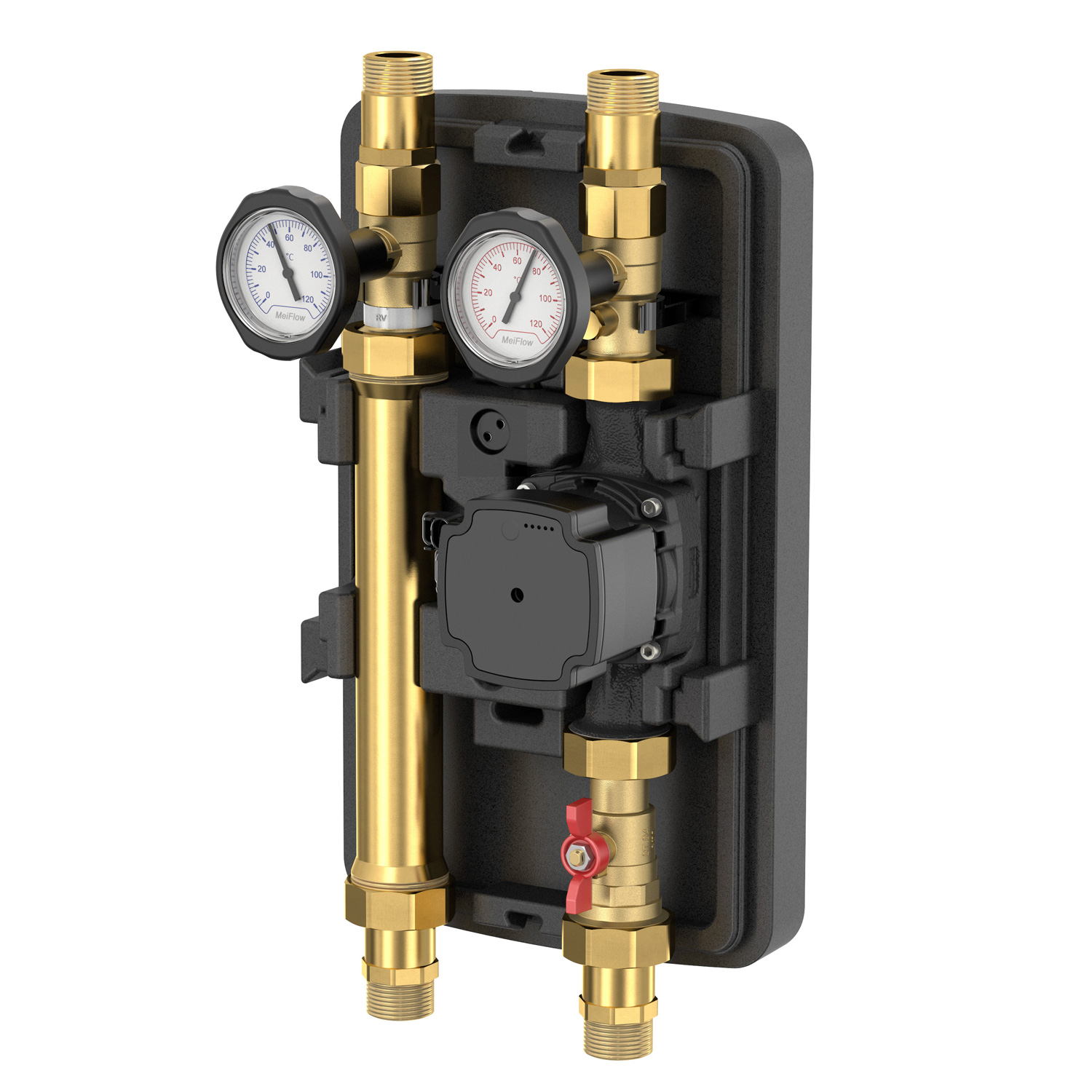

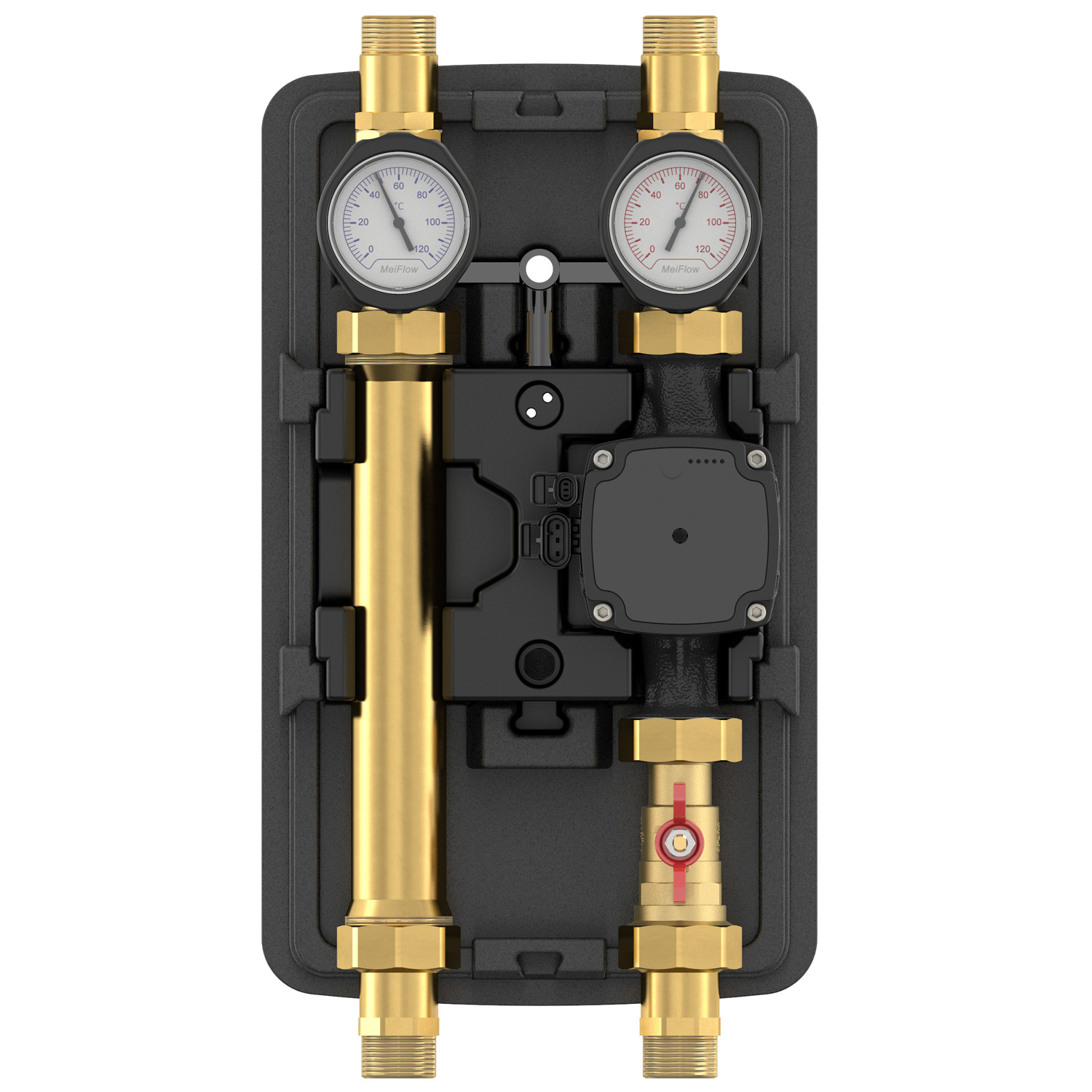

Спеціальна насосна група Meibes MeiFlow Top S UC-X DN25 для роботи в системах охолодження та опалення.

  • два кульових крана (з зворотним клапаном у зворотній лінії)
  • два контактних термометра вбудовані в ручку кульового крана (діапазон 0 – 120 ° C)
  • кульовий кран насоса з фланцем Meibes
  • закрита мультикомпонентна теплоізоляція з EPP для уникнення конденсації
  • місце для установки датчика температури в кульовому крані подачі
  • міжосьова відстань між патрубками – 125 мм.
  • подовжуючі патрубки верхніх з’єднань Ду 25 мм
  • настінний кронштейн.

Групи мають герметичну теплоізоляцію, що перешкоджає випадінню конденсату. Поставляються з насосами Grundfos UPM3K Hybrid із захистом IPX4D від сконденсованої вологи або без нього.

Насосна група UC-X не призначена для монтажу на розподільний колектор MeiFlow TOP-S, вона монтується окремо!

Можливе замовлення комплексного рішення  від компанії Magma Energy.

Артикул: M66911 Категорія: Позначка:
Виробник:Flamco Meibes

Опис

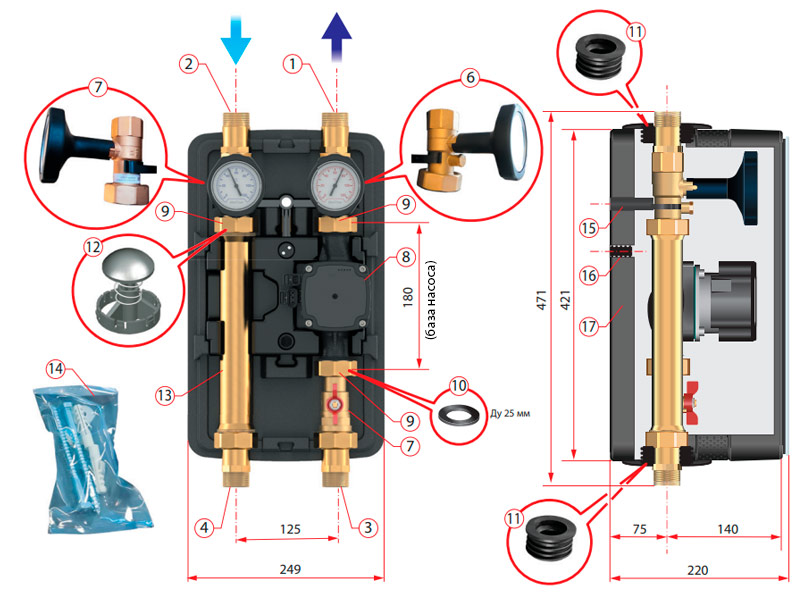

Будова та розміри насосної групи Flamco Meibes MeiFlow Top S UC-X

Позначення:

  1. Підключення лінії подачі споживача НГ 1”.
  2. Підключення зворотної лінії споживача НР 1”.
  3. Підключення до лінії подачі джерела НР 1”.
  4. Підключення до зворотної лінії джерела НР 1”.
  5. Відсічний кульовий кран із занурювальним термометром у знімній ручці, штуцером для занурювальної гільзи (М10), і накидною гайкою 9.
  6. Відсічний кульовий кран із занурювальним термометром у знімній ручці і накидною гайкою.
  7. Відсічний кульовий кран із накидною гайкою 9.
  8. Циркуляційний насос Grundfos UPM3K Hybrid 25-70 (захищений від впливу конденсату).
  9. Накидна гайка для підключення насоса 1 1/2”.
  10. Прокладки для монтажу насоса.
  11. Герметична манжета (перешкоджає оновленню водяної пари всередині групи).
  12. Зворотний клапан (всередині кульового крана).
  13. Нікельований сталевий патрубок зворотної лінії.
  14. Комплект кріплення насосної групи до стіни (якщо вона не встановлюється на колектор);
  15. Кріпильна консоль для монтажу насосної групи настіні (тримає вагу арматурної групи).
  16. Отвір для виведення проводів від електрообладнання.
  17. EPP-теплоізоляція з лазерною структурою.

Насосні групи Meibes MeiFlow Top S UC-X для систем холодопостачання

Для вирішення завдань з перемиканням «тепло / холод» при обв’язці теплових насосів, Meibes розроблені спеціальні насосні групи: UC-X (пряма) і MC-X (змішувальна).
Ці насосні групи мають спеціальну конструкцію, яка дозволяє їм працювати з температурами теплоносія нижче «точки роси».

За допомогою насосних груп Meibes MeiFlow Top S UC-X і MC-X можна роздавати на кліматичні системи поперемінно як теплоносій так і холодоносій без наслідків випадіння конденсату. Залежно від обраного температурного перепаду для кожного з режимів роботи може бути обрана відповідна схема обв’язки системи. Якщо перепад температур в контурах між прямою та зворотною лініями в обох режимах однаковий, то одну і ту ж групу можна використовувати в режимах і охолодження, і опалення. Якщо ж в кожному з режимів температурний перепад на контурах різний, то треба окремо робити розподільну систему на режим «опалення» (групи UC, MC), окремо на режим «холодопостачання» і перемикати ці системи за допомогою 3-ходових клапанів.

Також ці групи можна вдало використовувати для побудови пасивних систем холодопостачання, коли вилучене фанкойлами з приміщень тепло віддається в землю через «ґрунтовий колектор». Електроенергія витрачається тільки на перекачування теплоносія насосом.

Meibes MeiFlow Top S – інноваційна система обв’язки котелень до 85 кВт

  • Збільшений асортимент і технічне наповнення готових насосних груп для покриття більшої кількості завдань з теплопостачання та холодопостачання різних об’єктів
  • В насосних групах і розподільчих колекторах використана спеціальна теплоізоляція з лазерною структурою, яка має більш високий клас енергоефективності та стильний дизайн
  • Лінія подачі на змішувальних групах легко переробляється з правої на ліву без додаткових комплектуючих
  • Наявність довгих насосних груп з додатковою відсічною арматурою по стороні джерела тепла для спрощення подальшого обслуговування об’єктів
  • Спеціальні насосні групи для роботи з системами холодопостачання
  • На передній частині теплоізоляції насосних груп розташована декоративна біла накладка для стильного сучасного дизайну котельні
  • Унікальна гідравлічна стрілка, яка має компактні габарити, виконує ще й додатково функції сепаратора повітря і вловлювача шламу
  • Група з роздільним теплообмінником trenn-system (на основі пластинчатого теплообмінника) для підключення нового конденсаційного котла до старої системи і експлуатації котла з чистим теплоносієм, або для розділення контуру котла та системи опалення з антифризом
  • Широкий асортимент розподільчих колекторів, які мають від 2-х до 7-ми посадочних місць для монтажу насосних груп Meibes MeiFlow Top S. Монтаж насосних груп на колекторі можливий як зверху, так і знизу, що максимально економить місце в котельні
  • У комплекті з розподільчими колекторами поставляються нові консолі з 2-ма рівнями відступу від стіни
  • Великий асортимент насосних груп: прямі, змішувальні, змішувальні з вбудованим термостатом, з роздільним теплообмінником, з місцем для монтажу теплових лічильників, з вбудованим сепаратором і т.д.
  • Всі основні елементи (насосні групи, колектори, гідрострілки) з’єднуються безпосередньо один з одним без використання будь-яких додаткових аксесуарів (все передбачено на заводі, в тому числі і кабелі з кутовими штекерами для підключення насосів)
